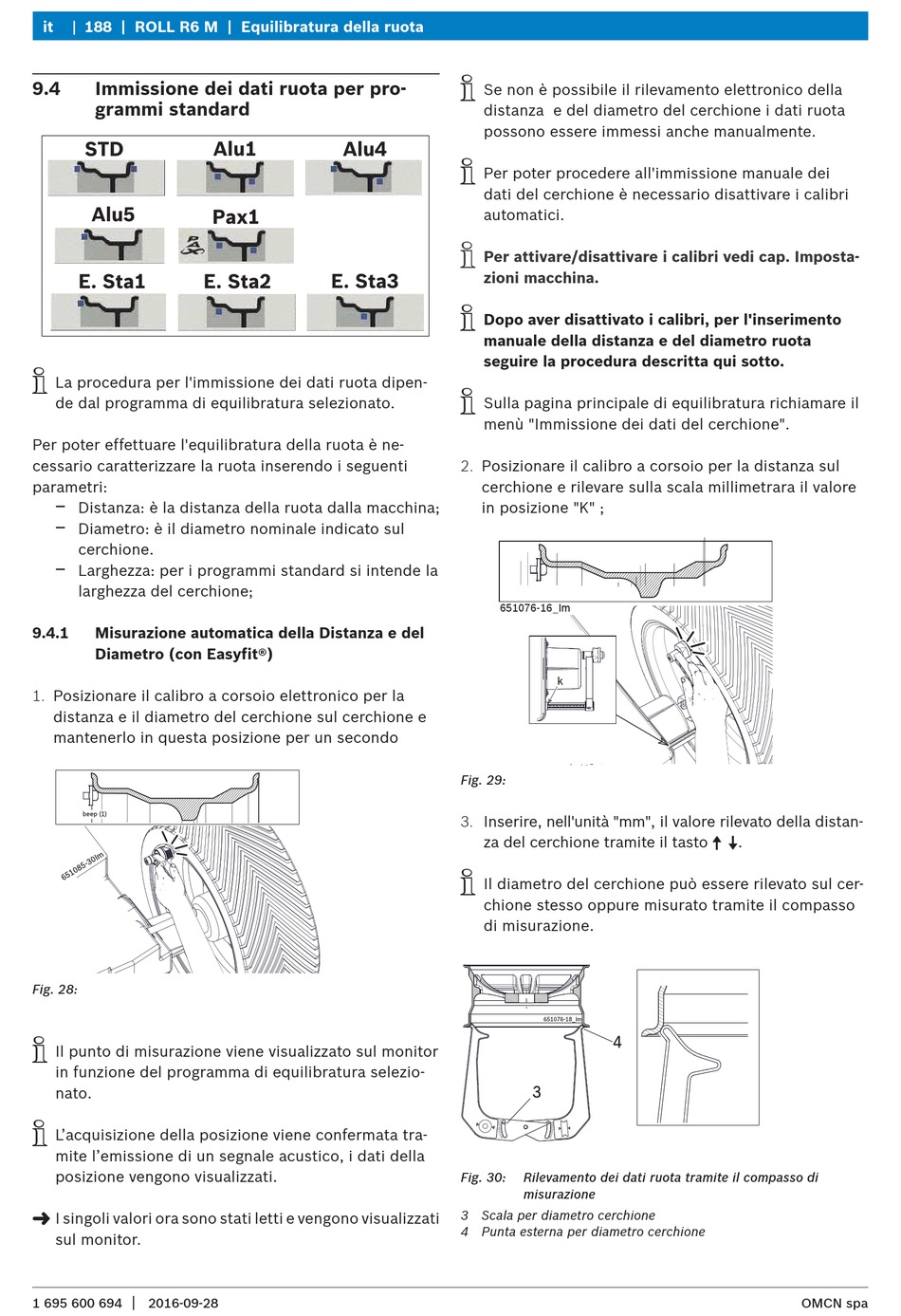

it 188 | ROLL R6 M | Equilibratura della ruota
9.4 Immissione dei dati ruota per pro-
grammi standard
i
La procedura per l'immissione dei dati ruota dipen-
de dal programma di equilibratura selezionato.
Per poter effettuare l'equilibratura della ruota è ne-
cessario caratterizzare la ruota inserendo i seguenti
parametri:
$
Distanza: è la distanza della ruota dalla macchina;
$
Diametro: è il diametro nominale indicato sul
cerchione.
$
Larghezza: per i programmi standard si intende la
larghezza del cerchione;
9.4.1 Misurazione automatica della Distanza e del
Diametro (con Easyfit®)
1. Posizionare il calibro a corsoio elettronico per la
distanza e il diametro del cerchione sul cerchione e
mantenerlo in questa posizione per un secondo
Fig. 28:
i
Il punto di misurazione viene visualizzato sul monitor
in funzione del programma di equilibratura selezio-
nato.
i
L 'acquisizione della posizione viene confermata tra-
mite l'emissione di un segnale acustico, i dati della
posizione vengono visualizzati.
"
I singoli valori ora sono stati letti e vengono visualizzati
sul monitor.
|
1 695 600 694 2016-09-28
i
Se non è possibile il rilevamento elettronico della
distanza e del diametro del cerchione i dati ruota
possono essere immessi anche manualmente.
i
Per poter procedere all'immissione manuale dei
dati del cerchione è necessario disattivare i calibri
automatici.
i
Per attivare/disattivare i calibri vedi cap. Imposta-
zioni macchina.
i
Dopo aver disattivato i calibri, per l'inserimento
manuale della distanza e del diametro ruota
seguire la procedura descritta qui sotto.
i
Sulla pagina principale di equilibratura richiamare il
menù "Immissione dei dati del cerchione".
2. Posizionare il calibro a corsoio per la distanza sul
cerchione e rilevare sulla scala millimetrara il valore
in posizione "K" ;
Fig. 29:
3. Inserire, nell'unità "mm", il valore rilevato della distan-
za del cerchione tramite il tasto
i
Il diametro del cerchione può essere rilevato sul cer-
chione stesso oppure misurato tramite il compasso
di misurazione.
Fig. 30: Rilevamento dei dati ruota tramite il compasso di
misurazione
3 Scala per diametro cerchione
4 Punta esterna per diametro cerchione
