3.5 ROLL R6 M

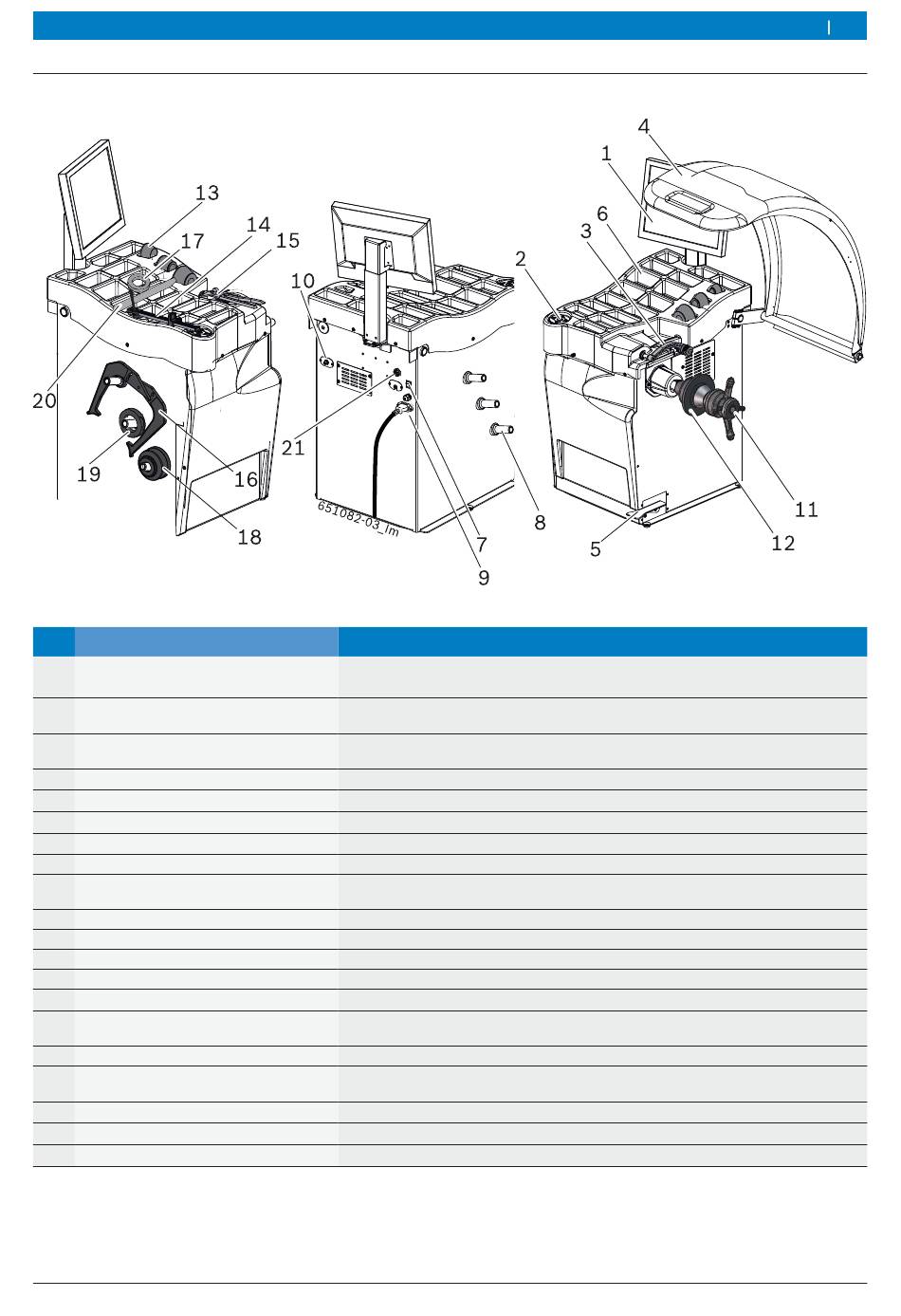

Abb. 6: ROLL R6 M
Pos. Bezeichnung
1 TFT-Monitor
2 Bedienfeld
3 Messschieber
(elektronisch)
4 Radschutzhaube
5 Pedal
6 Ablage
7 Ein-/Aus-Schalter
8 Spannmittelhalter
9 Netzanschlussbuchse
10* Anschlusskabel
11 Spannhaube
12 Mittenzentrierflansch mit Zuganker
13 Befestigungskonus
14 Manueller Messschieber
15 Auswuchtgewichtzange
16 Messzirkel
17 Konkave Muffe
18 Distanzring
19 Gummikappe
20 Kunststoffspachtel
21 USB-Anschluss
* Sonderzubehör
OMCN spa
Funktion
Anzeige Software (Messwerte und Bedienhinweise)
Bedienung ROLL R6 M.
+ Felgenabstand und Felgendurchmesser erfassen.
+ Positionen zur Befestigung der Klebegewichte ermitteln.
+ Schutz des Bedieners vor wegfliegenden Partikeln (z. B. Schmutz, Wasser).
+ Messung starten und Messung stoppen.
Blockieren des Rades während des Anbringens oder Entnehmen der Radgewichte
Ablage für Auswuchtgewichte und Zubehör.
Einschalten und Ausschalten von ROLL R6 M.
Aufbewahrung des Zubehörs.
Anschluss für die Netzanschlussleitung.
+ Anschluss des Winkellehre zur Breitenmessung
+ an die Wuchtmaschine.
Rad auf dem Konus zentrieren und befestigen
Rad befestigen.
Rad auf Flanschwelle zentrieren.
Dient als Ersatz, wenn der elektronische Messschieber defekt ist.
Um die Radgewichte von den Felgen zu entnehmen
Dient als Ersatz, wenn die Felgenbreite und der Felgendurchmesser nicht elektro-
nisch erfasst werden können.
Zu verwenden mit Schnellspannmutter bei Konusanbringung außen.
Wird in Verbindung mit dem Quick-Spannmutter benutzt, um die Räder zu sichern,
wenn ein Konen auf der flasch benutzt wird.
Sitzt auf Hülse und dient dem Alufelgenschutz.
Um die Klebegewichte entfernen
Software-Aktualisierung.
