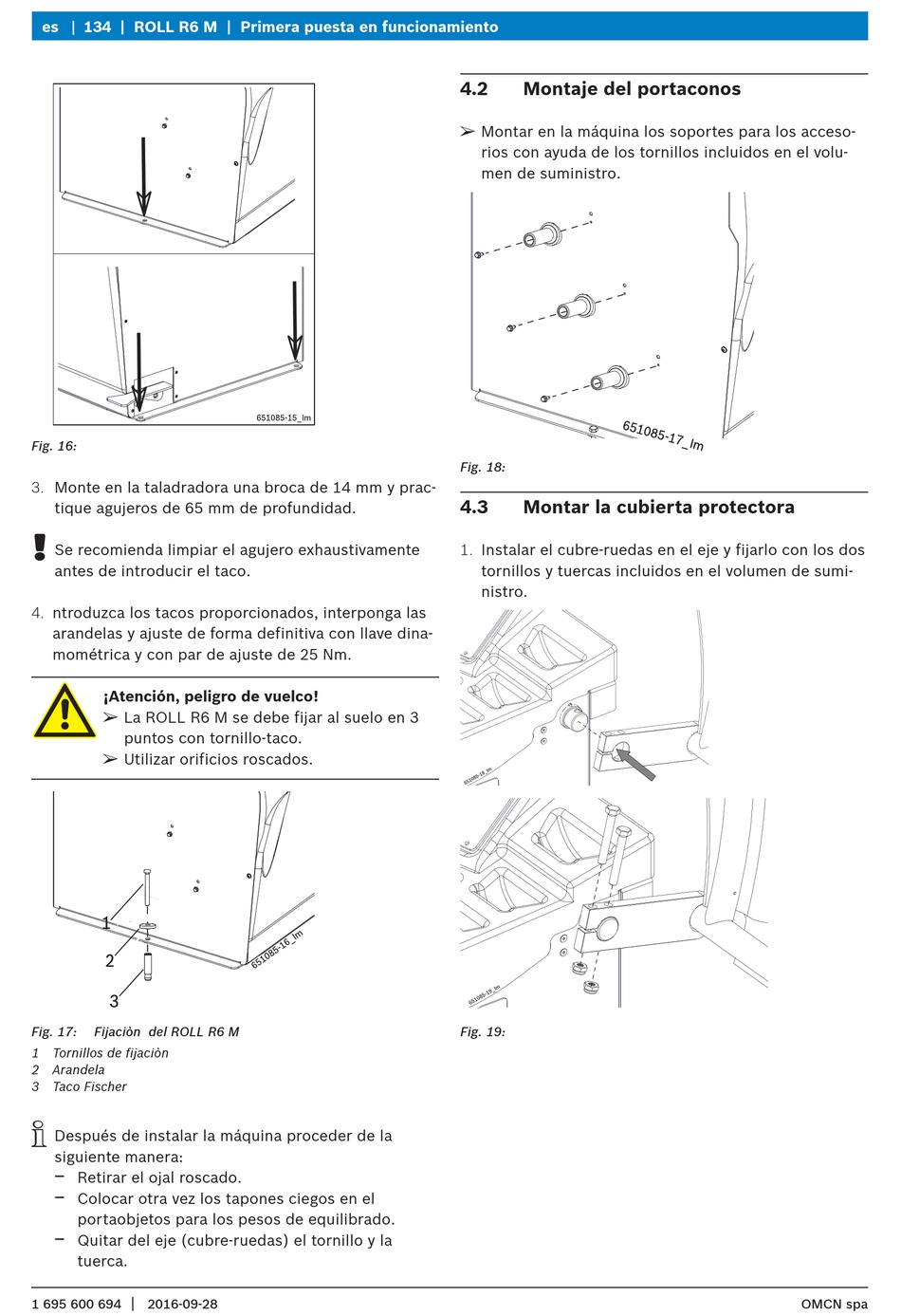

es 134 | ROLL R6 M | Primera puesta en funcionamiento
Fig. 16:
3. Monte en la taladradora una broca de 14 mm y prac-
tique agujeros de 65 mm de profundidad.
!
Se recomienda limpiar el agujero exhaustivamente
antes de introducir el taco.
4. ntroduzca los tacos proporcionados, interponga las
arandelas y ajuste de forma definitiva con llave dina-
mométrica y con par de ajuste de 25 Nm.
¡Atención, peligro de vuelco!
€
La ROLL R6 M se debe fijar al suelo en 3
puntos con tornillo-taco.
€
Utilizar orificios roscados.
Fig. 17: Fijaciòn del ROLL R6 M
1 Tornillos de fijaciòn
2 Arandela
3 Taco Fischer
i
Después de instalar la máquina proceder de la
siguiente manera:
$
Retirar el ojal roscado.
$
Colocar otra vez los tapones ciegos en el
portaobjetos para los pesos de equilibrado.
$
Quitar del eje (cubre-ruedas) el tornillo y la
tuerca.
|
1 695 600 694 2016-09-28
4.2 Montaje del portaconos
€
Montar en la máquina los soportes para los acceso-
rios con ayuda de los tornillos incluidos en el volu-
men de suministro.
Fig. 18:
4.3 Montar la cubierta protectora
1. Instalar el cubre-ruedas en el eje y fijarlo con los dos
tornillos y tuercas incluidos en el volumen de sumi-
nistro.
Fig. 19:
