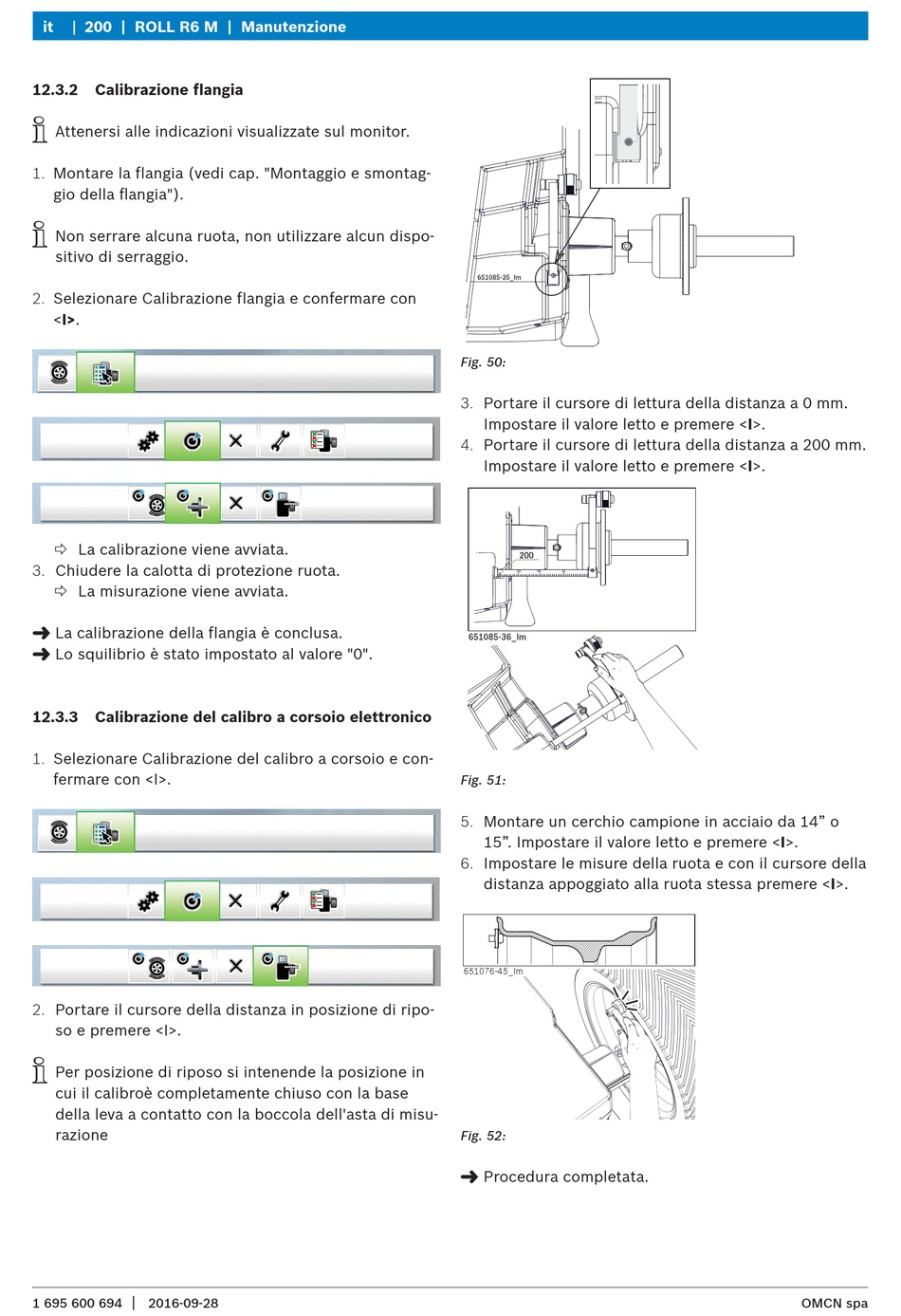

it 200 | ROLL R6 M | Manutenzione
12.3.2 Calibrazione flangia
i
Attenersi alle indicazioni visualizzate sul monitor.
1. Montare la flangia (vedi cap. "Montaggio e smontag-
gio della flangia").
i
Non serrare alcuna ruota, non utilizzare alcun dispo-
sitivo di serraggio.
2. Selezionare Calibrazione flangia e confermare con
<I>.
« La calibrazione viene avviata.
3. Chiudere la calotta di protezione ruota.
« La misurazione viene avviata.
"
La calibrazione della flangia è conclusa.
"
Lo squilibrio è stato impostato al valore "0".
12.3.3 Calibrazione del calibro a corsoio elettronico
1. Selezionare Calibrazione del calibro a corsoio e con-
fermare con <I>.
2. Portare il cursore della distanza in posizione di ripo-
so e premere <I>.
i
Per posizione di riposo si intenende la posizione in
cui il calibroè completamente chiuso con la base
della leva a contatto con la boccola dell'asta di misu-
razione
|
1 695 600 694 2016-09-28
Fig. 50:
3. Portare il cursore di lettura della distanza a 0 mm.
Impostare il valore letto e premere <I>.
4. Portare il cursore di lettura della distanza a 200 mm.
Impostare il valore letto e premere <I>.
Fig. 51:
5. Montare un cerchio campione in acciaio da 14" o
15". Impostare il valore letto e premere <I>.
6. Impostare le misure della ruota e con il cursore della
distanza appoggiato alla ruota stessa premere <I>.
Fig. 52:
"
Procedura completata.
OMCN spa
