fr 94 | ROLL R6 M | Première mise en service

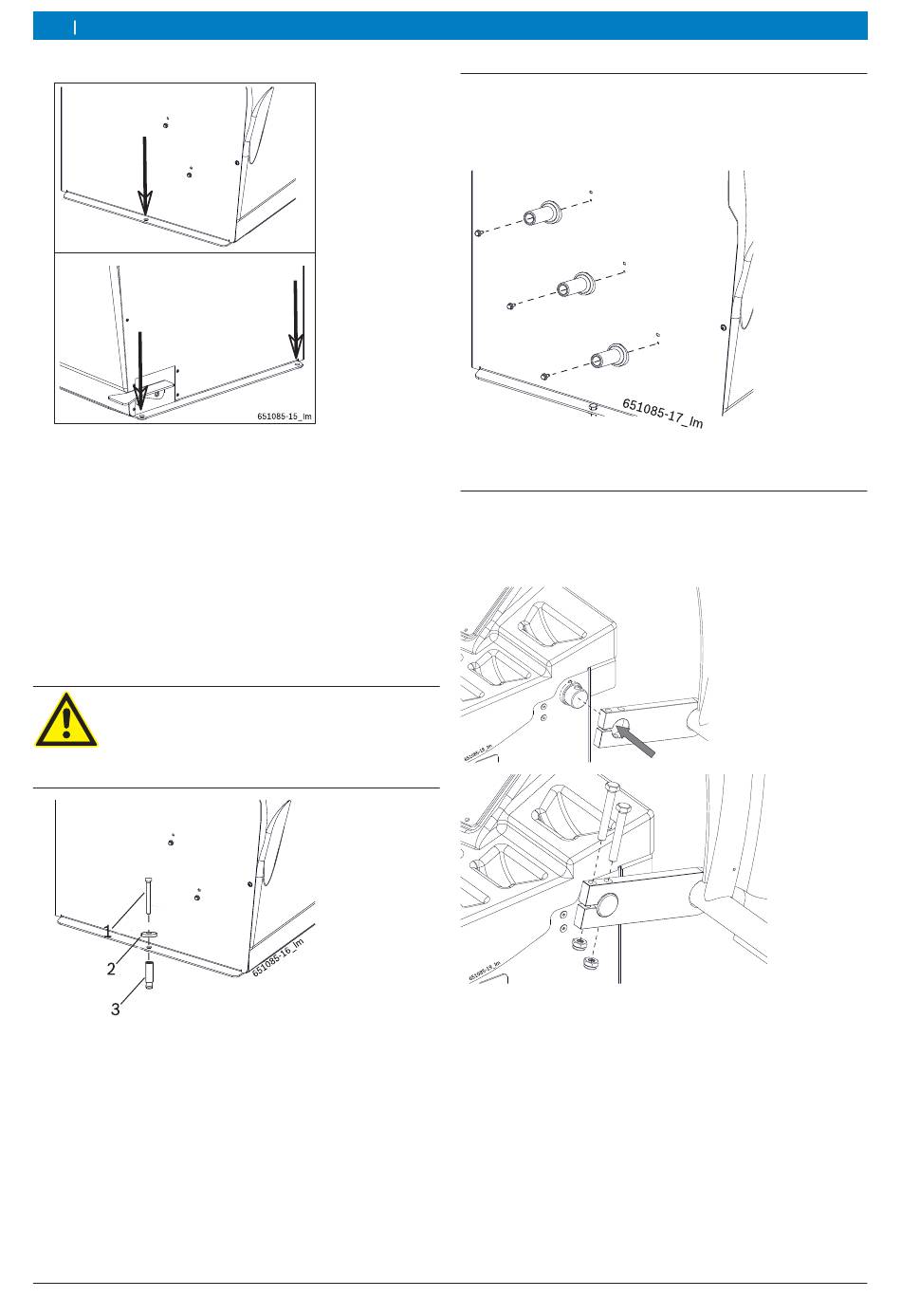

Fig. 16:
3. Monter sur la perceuse un foret de 14 mm et effec-
tuer des trous d'une profondeur de 65 mm.
!
Il est conseillé de nettoyer soigneusement le trou
avant d'insérer la cheville.
4. Enfiler les chevilles fournies, installer les rondelles
et serrer définitivement avec une clé dynamomé-
trique à un couple de serrage de 25 Nm
Attention, risque de basculement !
€
La ROLL R6 M doit être fixée au sol sur 3
points par vis et cheville.
€
Utiliser les trous pour le vissage.
Fig. 17: Fixation ROLL R6 M
1 Vis de fixation
2 Rondelle
3 Fischer tasseau
i
Après la mise en place de la machine, procéder
comme suit :
$
Retirer l'œillet fileté.
$
Remettre le bouchon en place sur le rangement
des masselottes d'équilibrage.
$
Retirer la vis et l'écrou de l'arbre (protège-roue).
|
1 695 600 694 2016-09-28
4.2 Montage du porte-cônes
€
Monter les fixations pour les accessoires sur la
machine à l'aide des vis fournies.
Fig. 18:
4.3

Monter le capot de protection

€
Monter le protège-roue sur l'arbre et le fixer à l'aide
des deux vis et écrous fournis.
Fig. 19:
