es 150 | ROLL R6 M | Equilibrar la rueda
i
La aceptación de la posición se confirma mediante
un tono de señalización y se visualizan los datos de
posición.
"
Los diferentes valores se han leído y se visualizan en
la pantalla.
i
Para poder introducir manualmente los datos de la
llanta, hay que desactivar el pie de rey electrónico.
i
Para poder realizar la introducción manual de los da-
tos es necesario desactivar los calibres automáticos.
i
Para activar/desactivar los calibres vea el cap.
Configuraciones de la máquina.
i
En la página principal de equilbrado extraiga el menú
"Introducción de los datos de la llanta".
i
Después de la desactivación del pie de rey, cumplir
con los siguientes pasos para introducir la distancia
y el diámetro de rueda.
!
Tanto para la distancia como para el diámetro, el
procedimiento es idéntico en los programas están-
dar. La diferencia se da en la medición del ancho.
9.5.2 Medición del Ancho
Con el calibre posiciona pesos, en los programas de
equilibrado Alu2, Alu3 y Pax2 es posible registrar el
ancho de la llanta, colocar y fijar de forma simple los
pesos adhesivos.

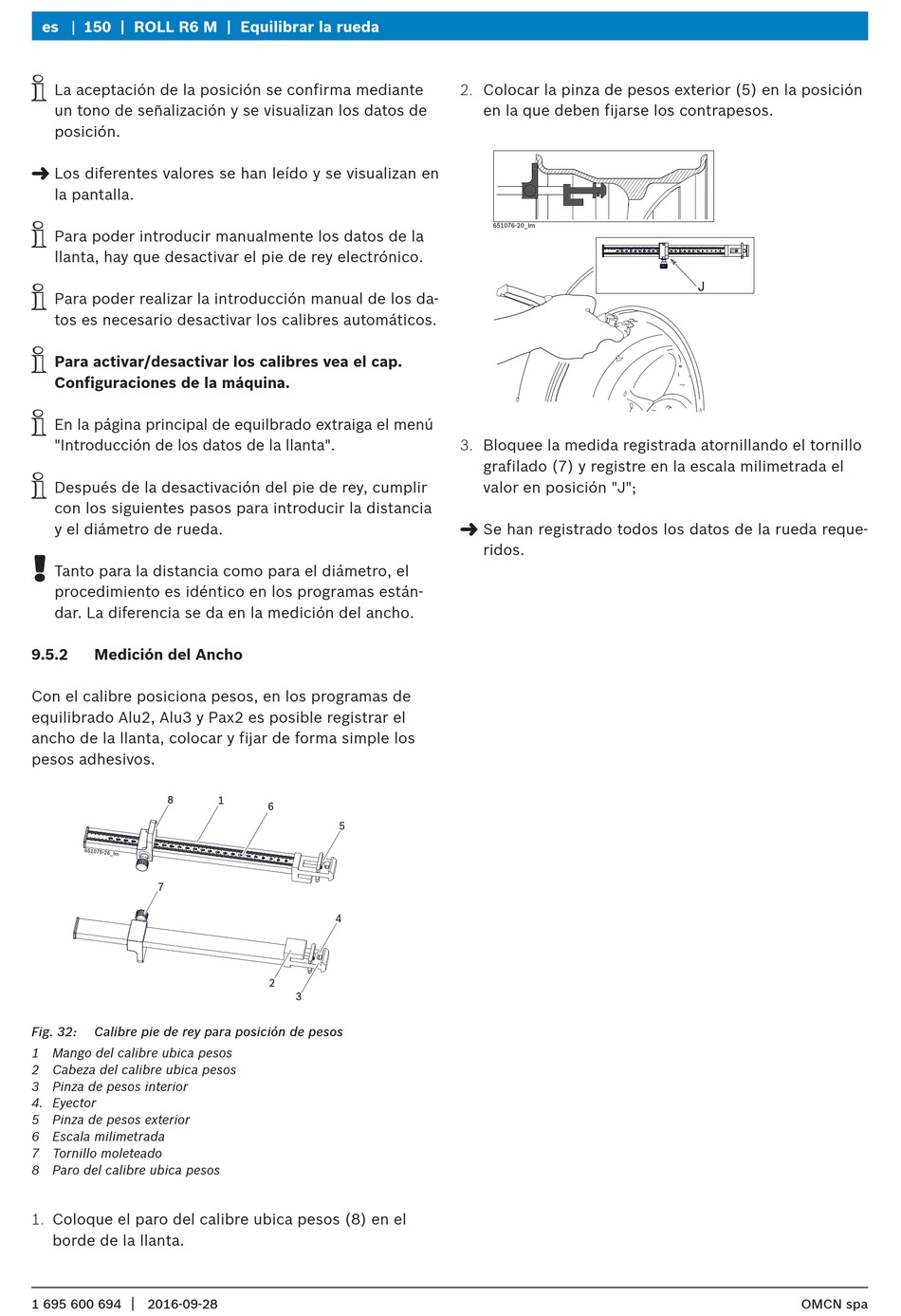

Fig. 32: Calibre pie de rey para posición de pesos
1 Mango del calibre ubica pesos
2 Cabeza del calibre ubica pesos
3 Pinza de pesos interior
4. Eyector
5 Pinza de pesos exterior
6 Escala milimetrada
7 Tornillo moleteado
8 Paro del calibre ubica pesos
1. Coloque el paro del calibre ubica pesos (8) en el
borde de la llanta.
|
1 695 600 694 2016-09-28
2. Colocar la pinza de pesos exterior (5) en la posición
en la que deben fijarse los contrapesos.
3. Bloquee la medida registrada atornillando el tornillo
grafilado (7) y registre en la escala milimetrada el
valor en posición "J";
"
Se han registrado todos los datos de la rueda reque-
ridos.
