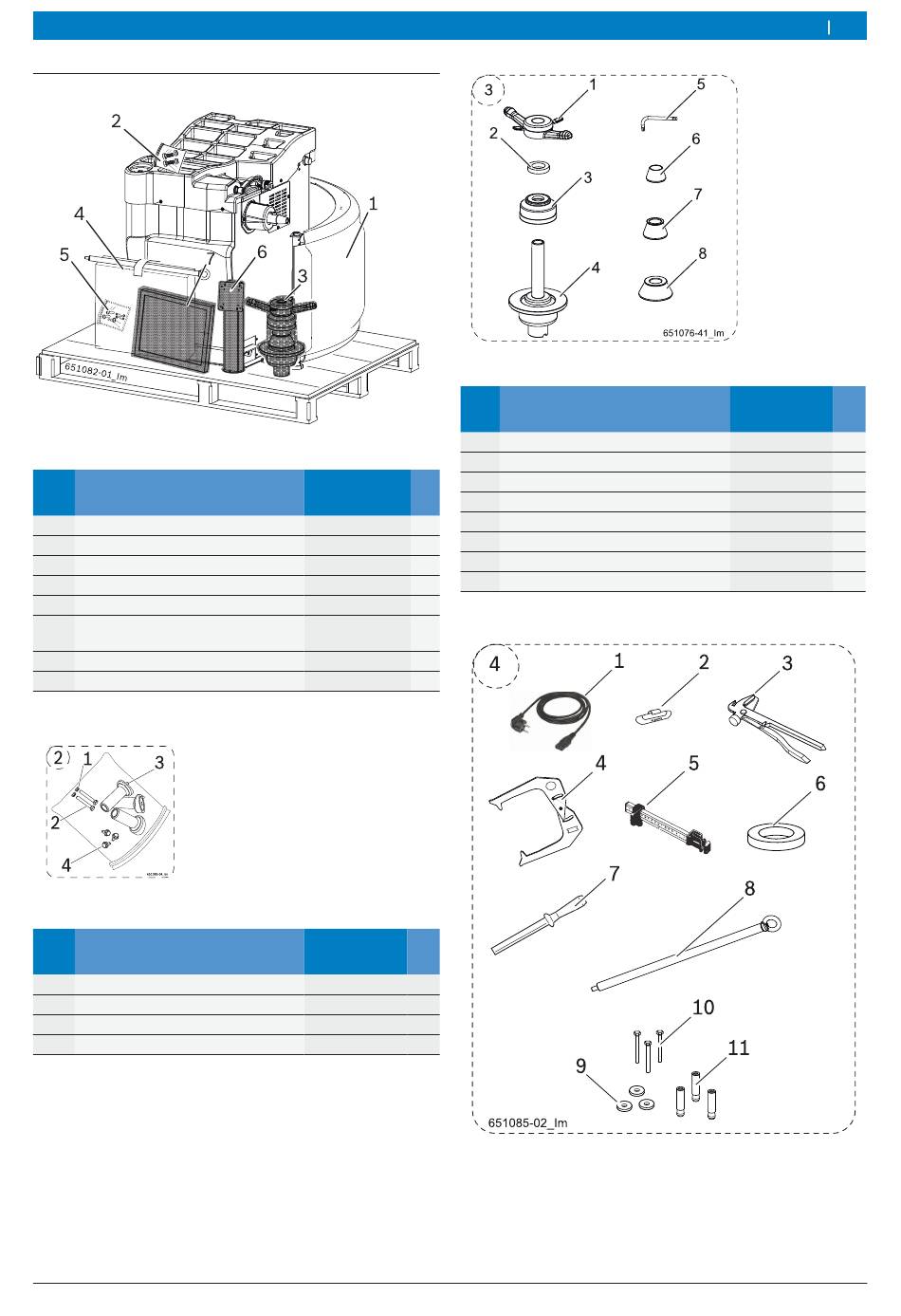

3.3
Volumen de suministro
Fig. 1:
Volumen de suministro ROLL R6 M
Pos.
Designación
1
Cubierta de protección de la rueda
2
Accesorios de montaje
3
Conexión cónica rápida
4
Dotación (2300V)
4*
Dotación (110V)
5
Accesorios para el montaje del bra-
zo de apoyo del monitor
6
Brazo de apoyo (monitor)
7
Monitor LCD/TFT 19"
Tab. 1:
Fig. 2:
Accesorios de montaje
Pos.
Designación
2.1
Tuerca EN 10511 M10
2.2
Tornillo ISO 4017 MA10x70
2.3
Soporte de medio de fijación
2.4
Tornillo ISO 7053 6,3x16
Tab. 2:
OMCN spa
Indicaciones para el usuario | ROLL R6 M | 129
Fig. 3:
Pos. Designación
3.1
3.2
3.3
Número de
Nr.
pedido
3.4
3.5
1 695 600 047
1
3.6
-
1
3.7
1 695 602 400
1
3.8
1 695 600 126
1
1 695 600 127
1
Tab. 3:
1
1 695 911 181
1
1 695 000 230
1
Número de
Nr.
pedido
1 695 040 175 2
1 695 042 410 2
1 695 627 500 3
1 695 041 397 3
Fig. 4:
Conexión cónica rápidao
Tuerca de fijación rápida
Mango Cóncavo
Distanciador
Brida base de centrado
Llave hexagonal
Cono de centrado 42 – 65 mm
Cono de centrado 54 – 80 mm
Cono de centrado 75 – 110 mm
Dotación
es
Número de
Nr.
pedido
1 695 616 200 1
1 695 654 895 1
1 695 616 500 1
-
1
1 695 635 000 1
1 695 632 500 1
1 695 652 862 1
1 695 605 600 1
|
1 695 600 694
