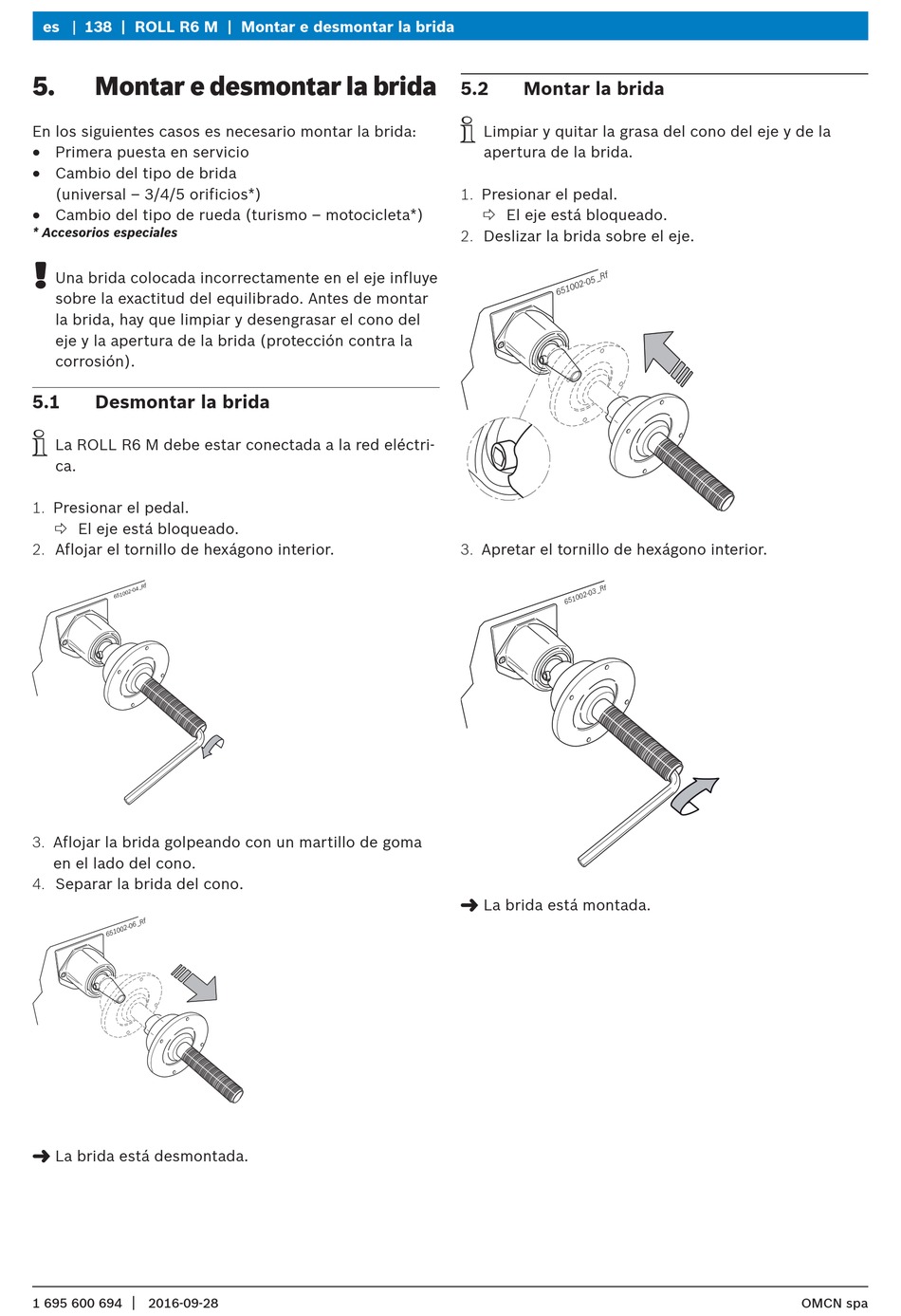

es 138 | ROLL R6 M | Montar e desmontar la brida
5. Montar e desmontar la brida
En los siguientes casos es necesario montar la brida:
+
Primera puesta en servicio
+
Cambio del tipo de brida
(universal – 3/4/5 orificios*)
+
Cambio del tipo de rueda (turismo – motocicleta*)
* Accesorios especiales
!
Una brida colocada incorrectamente en el eje influye
sobre la exactitud del equilibrado. Antes de montar
la brida, hay que limpiar y desengrasar el cono del
eje y la apertura de la brida (protección contra la
corrosión).
5.1 Desmontar la brida
i
La ROLL R6 M debe estar conectada a la red eléctri-
ca.
1. Presionar el pedal.
« El eje está bloqueado.
2. Aflojar el tornillo de hexágono interior.
3. Aflojar la brida golpeando con un martillo de goma
en el lado del cono.
4. Separar la brida del cono.
"
La brida está desmontada.
|
1 695 600 694 2016-09-28
5.2 Montar la brida
i
Limpiar y quitar la grasa del cono del eje y de la
apertura de la brida.
1. Presionar el pedal.
« El eje está bloqueado.
2. Deslizar la brida sobre el eje.
3. Apretar el tornillo de hexágono interior.
"
La brida está montada.
OMCN spa
