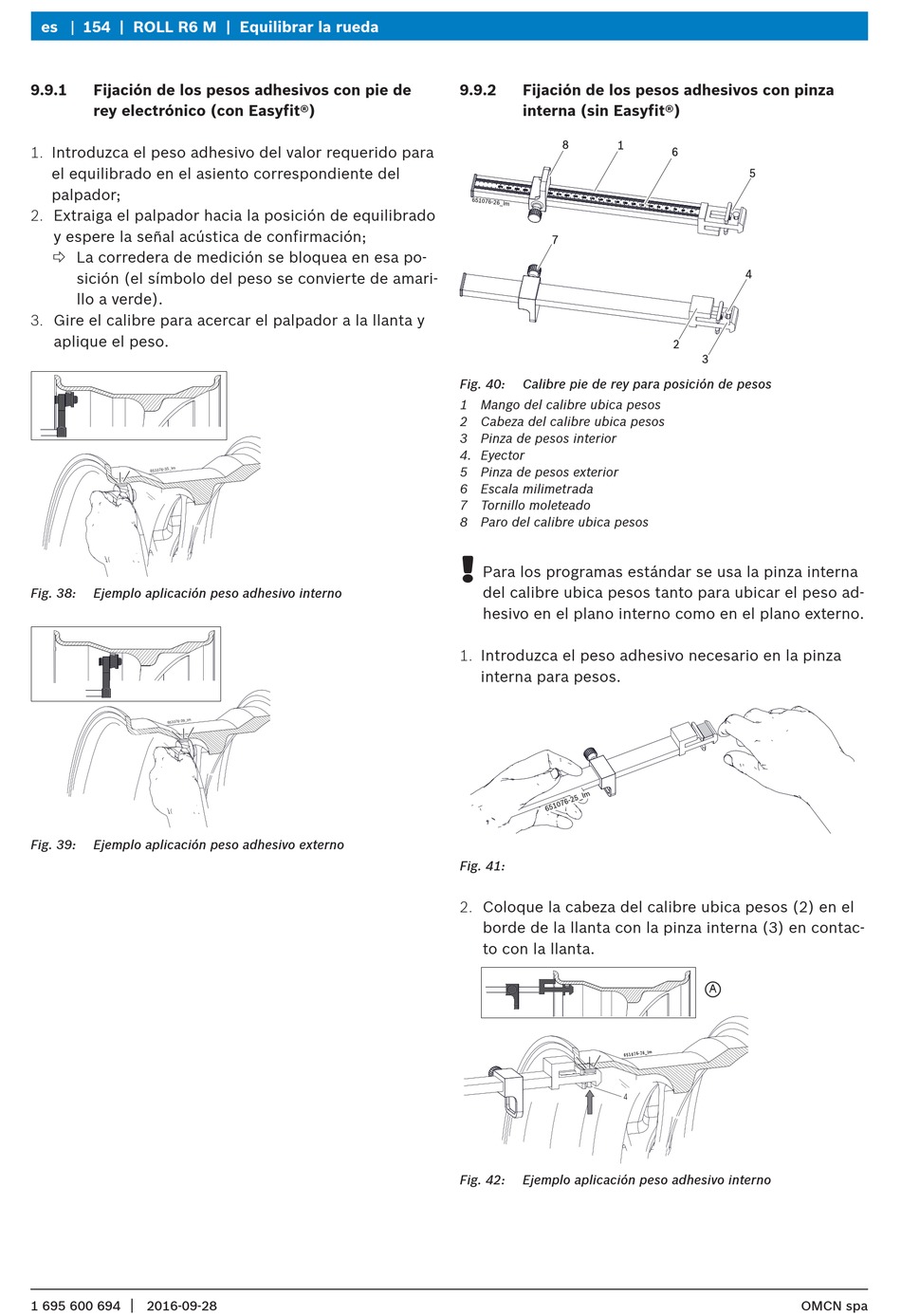

es 154 | ROLL R6 M | Equilibrar la rueda
9.9.1 Fijación de los pesos adhesivos con pie de
rey electrónico (con Easyfit®)
1. Introduzca el peso adhesivo del valor requerido para
el equilibrado en el asiento correspondiente del
palpador;
2. Extraiga el palpador hacia la posición de equilibrado
y espere la señal acústica de confirmación;
« La corredera de medición se bloquea en esa po-
sición (el símbolo del peso se convierte de amari-
llo a verde).
3. Gire el calibre para acercar el palpador a la llanta y
aplique el peso.
Fig. 38: Ejemplo aplicación peso adhesivo interno
Fig. 39: Ejemplo aplicación peso adhesivo externo
|
1 695 600 694 2016-09-28
9.9.2 Fijación de los pesos adhesivos con pinza
interna (sin Easyfit®)
Fig. 40: Calibre pie de rey para posición de pesos
1 Mango del calibre ubica pesos
2 Cabeza del calibre ubica pesos
3 Pinza de pesos interior
4. Eyector
5 Pinza de pesos exterior
6 Escala milimetrada
7 Tornillo moleteado
8 Paro del calibre ubica pesos
!
Para los programas estándar se usa la pinza interna
del calibre ubica pesos tanto para ubicar el peso ad-
hesivo en el plano interno como en el plano externo.
1. Introduzca el peso adhesivo necesario en la pinza
interna para pesos.
Fig. 41:
2. Coloque la cabeza del calibre ubica pesos (2) en el
borde de la llanta con la pinza interna (3) en contac-
to con la llanta.
Fig. 42: Ejemplo aplicación peso adhesivo interno
