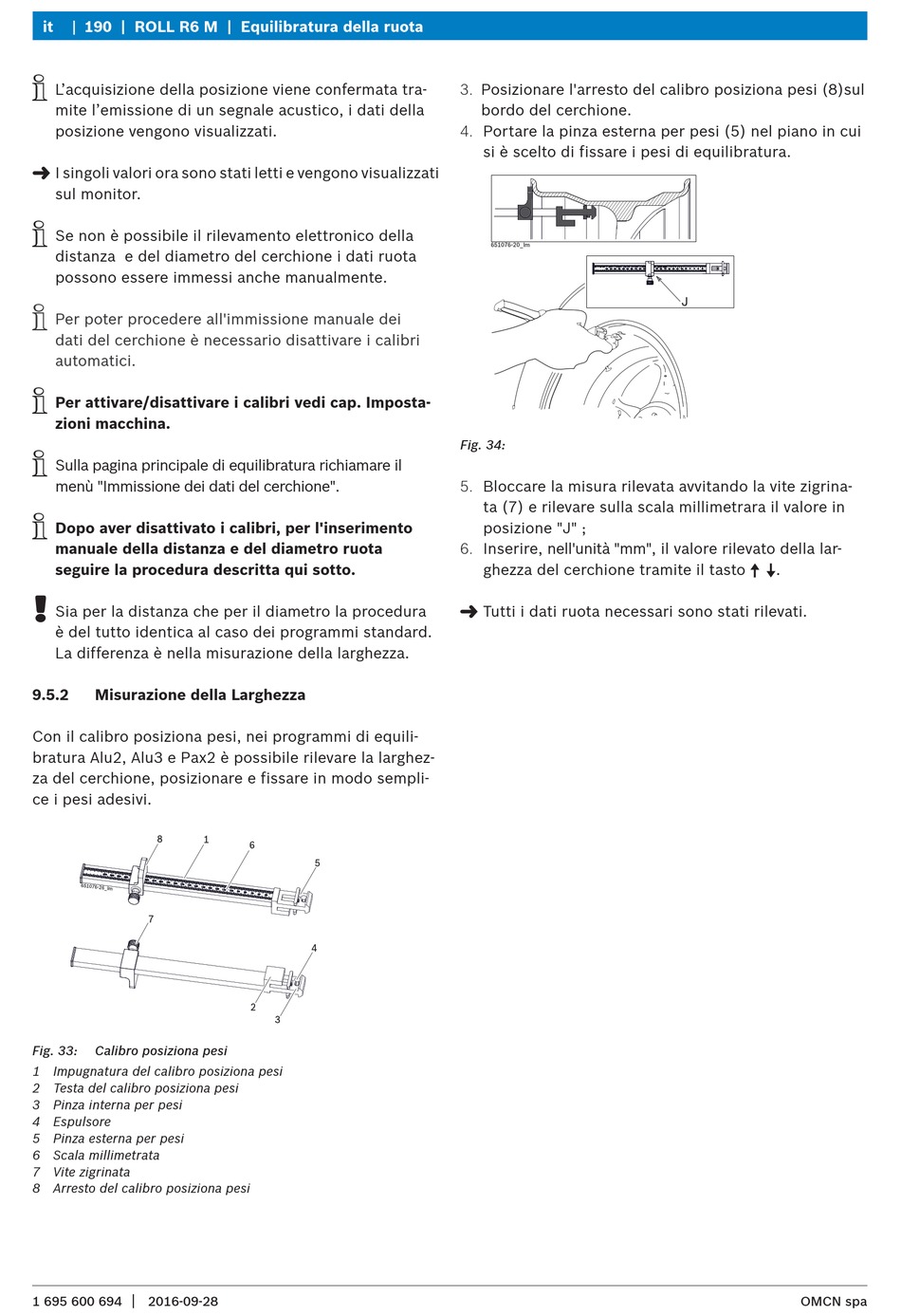

it 190 | ROLL R6 M | Equilibratura della ruota
i
L 'acquisizione della posizione viene confermata tra-
mite l'emissione di un segnale acustico, i dati della
posizione vengono visualizzati.
"
I singoli valori ora sono stati letti e vengono visualizzati
sul monitor.
i
Se non è possibile il rilevamento elettronico della
distanza e del diametro del cerchione i dati ruota
possono essere immessi anche manualmente.
i
Per poter procedere all'immissione manuale dei
dati del cerchione è necessario disattivare i calibri
automatici.
i
Per attivare/disattivare i calibri vedi cap. Imposta-
zioni macchina.
i
Sulla pagina principale di equilibratura richiamare il
menù "Immissione dei dati del cerchione".
i
Dopo aver disattivato i calibri, per l'inserimento
manuale della distanza e del diametro ruota
seguire la procedura descritta qui sotto.
!
Sia per la distanza che per il diametro la procedura
è del tutto identica al caso dei programmi standard.
La differenza è nella misurazione della larghezza.
9.5.2 Misurazione della Larghezza
Con il calibro posiziona pesi, nei programmi di equili-
bratura Alu2, Alu3 e Pax2 è possibile rilevare la larghez-
za del cerchione, posizionare e fissare in modo sempli-
ce i pesi adesivi.
Fig. 33: Calibro posiziona pesi
1 Impugnatura del calibro posiziona pesi
2 Testa del calibro posiziona pesi
3 Pinza interna per pesi
4 Espulsore
5 Pinza esterna per pesi
6 Scala millimetrata
7 Vite zigrinata
8 Arresto del calibro posiziona pesi
|
1 695 600 694 2016-09-28
3. Posizionare l'arresto del calibro posiziona pesi (8)sul
bordo del cerchione.
4. Portare la pinza esterna per pesi (5) nel piano in cui
si è scelto di fissare i pesi di equilibratura.
Fig. 34:
5. Bloccare la misura rilevata avvitando la vite zigrina-
ta (7) e rilevare sulla scala millimetrara il valore in
posizione "J" ;
6. Inserire, nell'unità "mm", il valore rilevato della lar-
ghezza del cerchione tramite il tasto
"
Tutti i dati ruota necessari sono stati rilevati.
