Netzanschluss; Steueranschluss; Motor Und Bremswiderstand - BONFIGLIOLI Vectron Active Cube Serie Schnellstartanleitung

Bei der Baugröße 8 ist bei AC 3x525 V oder AC 3x690 V Netzbetrieb die Klemme X13 zusätzlich anzu-
schließen. Beachten Sie die Anschlusshinweise für Baugröße 8.
05/16

Netzanschluss

A
Die Netzzuleitung kann beliebig lang sein. Getrennt von Steuer-, Daten- und
der Motorleitung verlegen.
Zwischenkreisanschluss
B
Frequenzumrichter mit demselben Netzpotential oder mit einer gemeinsamen
Gleichspannungsquelle verbinden. Leitungslängen >300 mm schirmen und
Leitungsschirm beidseitig mit der Montageplatte verbinden. Möglichst verdrill-
te Leitung verwenden.

Steueranschluss

C
Steuer- und Signalleitungen räumlich getrennt von den Leistungsleitungen
verlegen. Analoge Signalleitungen einseitig mit dem Schirmpotential verbin-
den. Geberleitungen getrennt von Motorleitungen verlegen.
Die Niedrigspannungskreise (z. B. Klemme X210A, X210B) sind durch Schutz-
trennung und Schutzimpedanz vom Hauptspannungskreis (z. B. U, V, W)
getrennt.

Motor und Bremswiderstand

D
Die geschirmte Motorleitung am Motor mit einer metallischen PG-
Verschraubung und am Frequenzumrichter durch eine geeignete Schirmschel-
le gut leitend mit Erdpotential verbinden. Die Signalleitung zur Überwachung
der Motortemperatur von der Motorleitung getrennt verlegen. Den Schirm
dieser Leitung beidseitig auflegen. Bei Einsatz eines Bremswiderstandes des-
sen Anschlussleitung ebenfalls schirmen und den Schirm beidseitig auflegen.
Relais
Das Relais ermöglicht den Betrieb von stromintensiven Signalen.
Quick Start Guide ACU 201, ACU 401, ACU 501, ACU 601

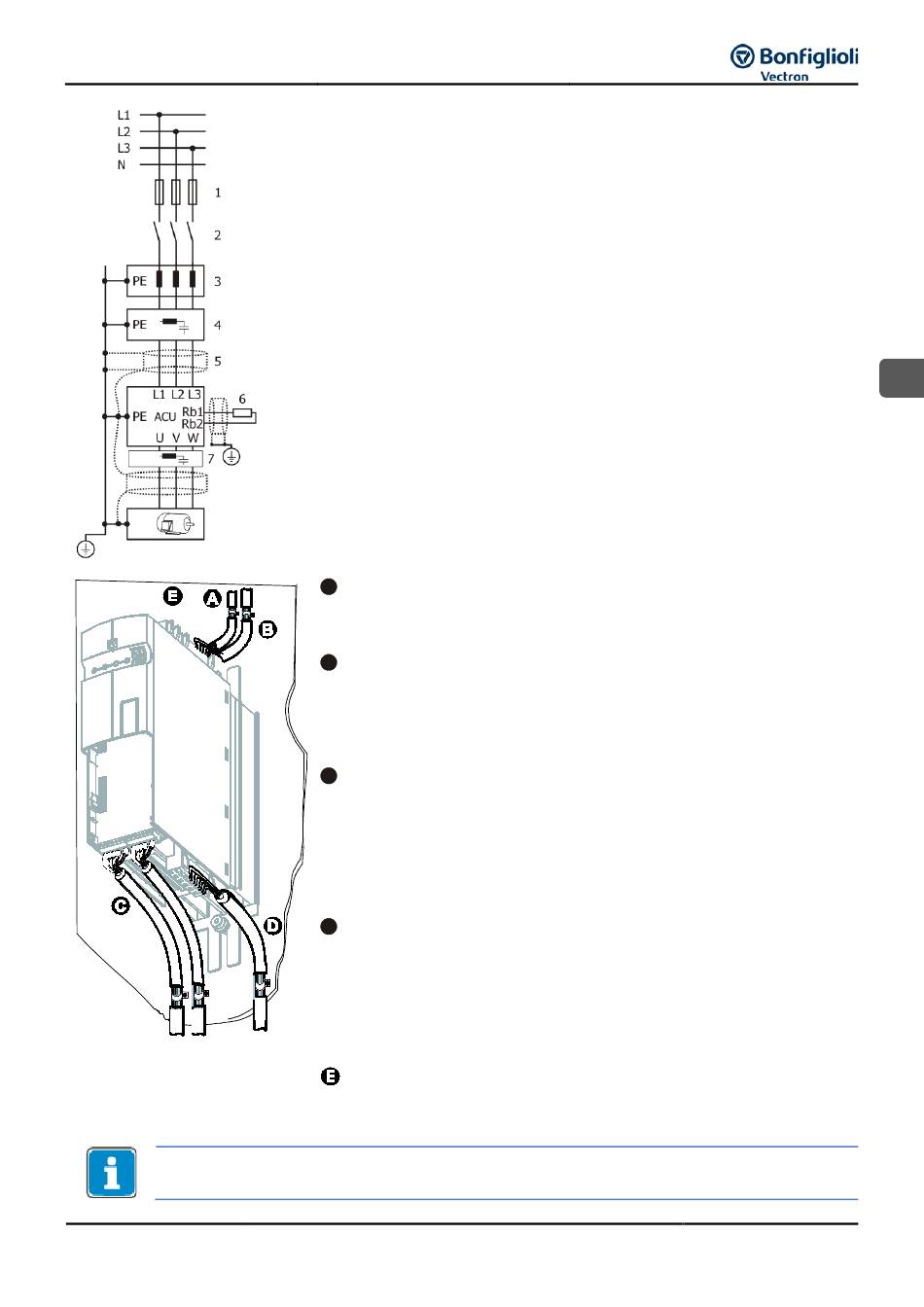

1 Sicherung
2 Leistungsschalter
3 Netzdrossel (optional oder notwendig)
4 Eingangsfilter (optional)
5 Leitungsschirmung (empfohlen)
6 Bremswiderstand (optional)
7 Ausgangsfilter (optional)
D
99
