Manueller Testmodus "Spannung/Frequenz"

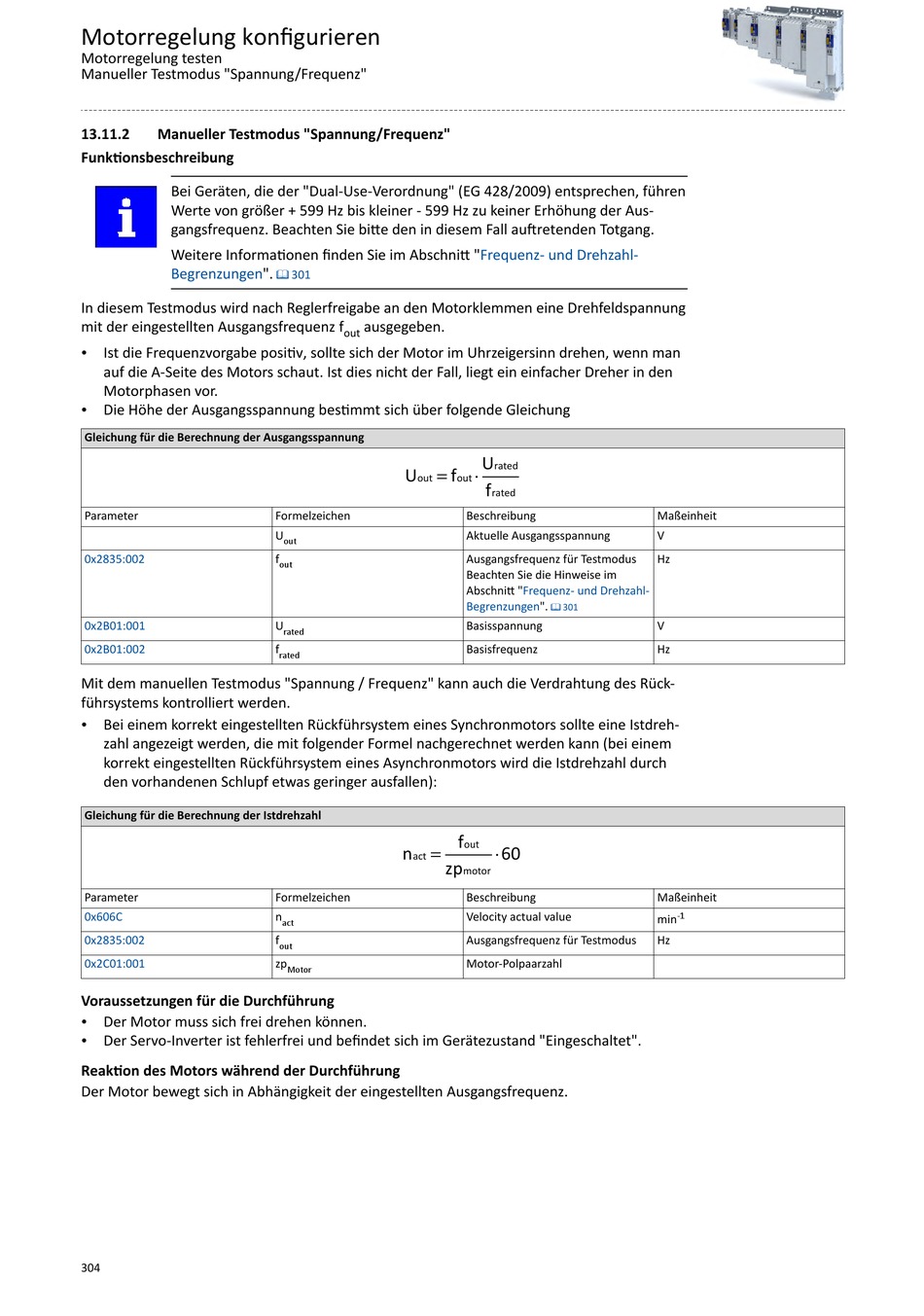

13.11.2 Manueller Testmodus "Spannung/Frequenz"

Funktionsbeschreibung

Bei Geräten, die der "Dual-Use-Verordnung" (EG 428/2009) entsprechen, führen
Werte von größer + 599 Hz bis kleiner - 599 Hz zu keiner Erhöhung der Aus-
gangsfrequenz. Beachten Sie bitte den in diesem Fall auftretenden Totgang.
Weitere Informationen finden Sie im Abschnitt
Begrenzungen".
In diesem Testmodus wird nach Reglerfreigabe an den Motorklemmen eine Drehfeldspannung
mit der eingestellten Ausgangsfrequenz f
Ist die Frequenzvorgabe positiv, sollte sich der Motor im Uhrzeigersinn drehen, wenn man
•
auf die A-Seite des Motors schaut. Ist dies nicht der Fall, liegt ein einfacher Dreher in den
Motorphasen vor.
Die Höhe der Ausgangsspannung bestimmt sich über folgende Gleichung
•
Gleichung für die Berechnung der Ausgangsspannung
Parameter
0x2835:002
0x2B01:001
0x2B01:002
Mit dem manuellen Testmodus "Spannung / Frequenz" kann auch die Verdrahtung des Rück-
führsystems kontrolliert werden.
Bei einem korrekt eingestellten Rückführsystem eines Synchronmotors sollte eine Istdreh-
•
zahl angezeigt werden, die mit folgender Formel nachgerechnet werden kann (bei einem
korrekt eingestellten Rückführsystem eines Asynchronmotors wird die Istdrehzahl durch
den vorhandenen Schlupf etwas geringer ausfallen):
Gleichung für die Berechnung der Istdrehzahl
Parameter
0x606C
0x2835:002
0x2C01:001
Voraussetzungen für die Durchführung
Der Motor muss sich frei drehen können.
•
Der Servo-Inverter ist fehlerfrei und befindet sich im Gerätezustand "Eingeschaltet".
•
Reaktion des Motors während der Durchführung
Der Motor bewegt sich in Abhängigkeit der eingestellten Ausgangsfrequenz.
304
^ 301
ausgegeben.
out
=
U
out
Formelzeichen
U
out
f
out
U
rated
f
rated
=
n
act
zp
Formelzeichen
n
act
f
out
zp
Motor

"Frequenz- und Drehzahl-

U
rated
×
f
out
f
rated
Beschreibung
Aktuelle Ausgangsspannung
Ausgangsfrequenz für Testmodus
Beachten Sie die Hinweise im
Abschnitt "Frequenz- und Drehzahl-
Begrenzungen".
^ 301
Basisspannung
Basisfrequenz
f
out
×
60
motor
Beschreibung
Velocity actual value
Ausgangsfrequenz für Testmodus
Motor-Polpaarzahl
Maßeinheit
V
Hz
V
Hz
Maßeinheit
-1
min
Hz
