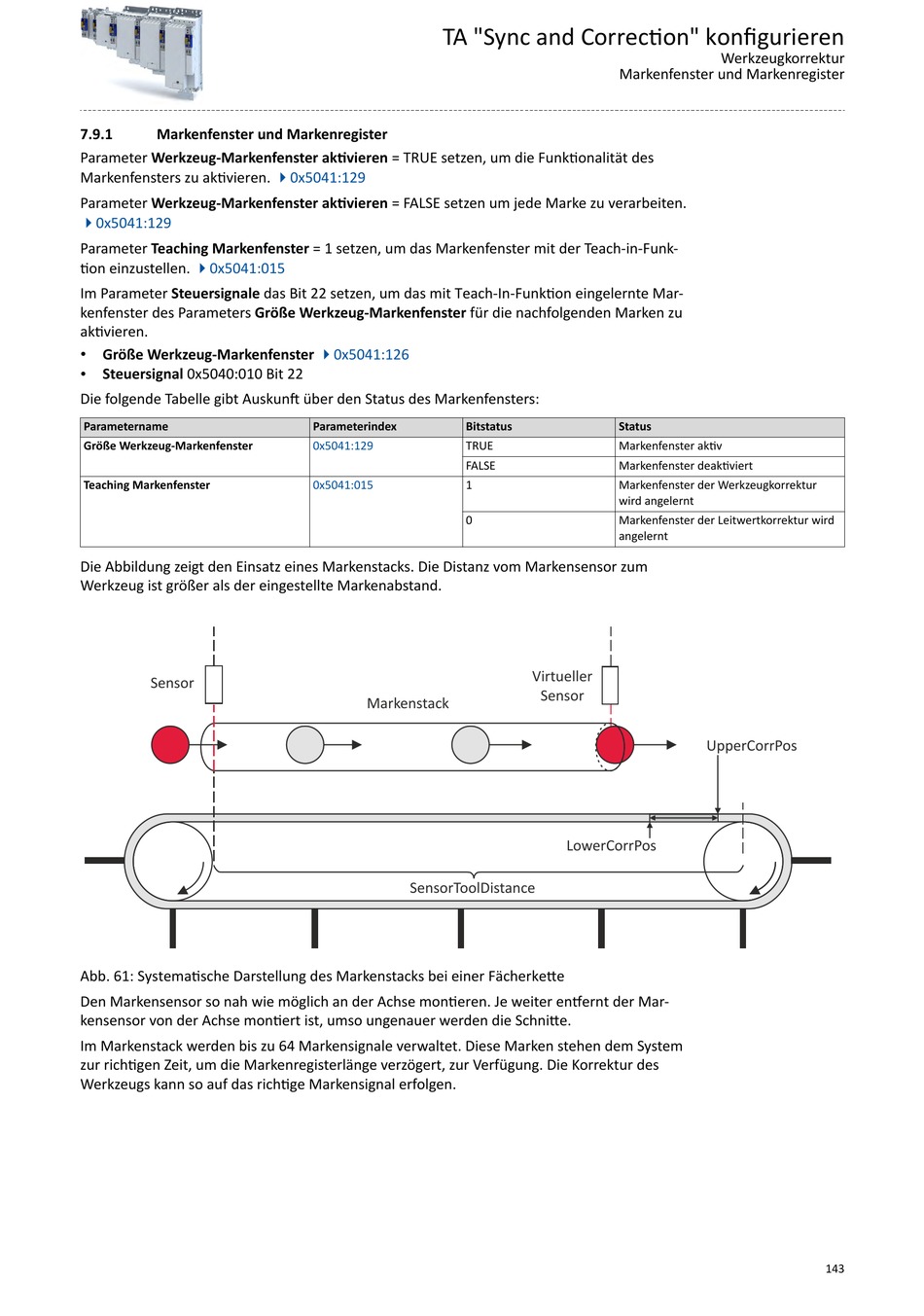

7.9.1

Markenfenster und Markenregister

Parameter Werkzeug-Markenfenster aktivieren = TRUE setzen, um die Funktionalität des
Markenfensters zu aktivieren.
Parameter Werkzeug-Markenfenster aktivieren = FALSE setzen um jede Marke zu verarbeiten.
40x5041:129
Parameter Teaching Markenfenster = 1 setzen, um das Markenfenster mit der Teach-in-Funk-
tion einzustellen.
40x5041:015
Im Parameter Steuersignale das Bit 22 setzen, um das mit Teach-In-Funktion eingelernte Mar-
kenfenster des Parameters Größe Werkzeug-Markenfenster für die nachfolgenden Marken zu
aktivieren.
Größe Werkzeug-Markenfenster
•
Steuersignal 0x5040:010 Bit 22
•
Die folgende Tabelle gibt Auskunft über den Status des Markenfensters:
Parametername
Größe Werkzeug-Markenfenster
Teaching Markenfenster
Die Abbildung zeigt den Einsatz eines Markenstacks. Die Distanz vom Markensensor zum
Werkzeug ist größer als der eingestellte Markenabstand.
Sensor
Abb. 61: Systematische Darstellung des Markenstacks bei einer Fächerkette
Den Markensensor so nah wie möglich an der Achse montieren. Je weiter entfernt der Mar-
kensensor von der Achse montiert ist, umso ungenauer werden die Schnitte.
Im Markenstack werden bis zu 64 Markensignale verwaltet. Diese Marken stehen dem System
zur richtigen Zeit, um die Markenregisterlänge verzögert, zur Verfügung. Die Korrektur des
Werkzeugs kann so auf das richtige Markensignal erfolgen.
TA "Sync and Correction" konfigurieren
40x5041:129
40x5041:126
Parameterindex
0x5041:129
0x5041:015
Markenstack
SensorToolDistance
Markenfenster und Markenregister
Bitstatus Status
TRUE Markenfenster aktiv
FALSE Markenfenster deaktiviert
1 Markenfenster der Werkzeugkorrektur
wird angelernt
0 Markenfenster der Leitwertkorrektur wird
angelernt
Virtueller
Sensor
LowerCorrPos
Werkzeugkorrektur
UpperCorrPos
