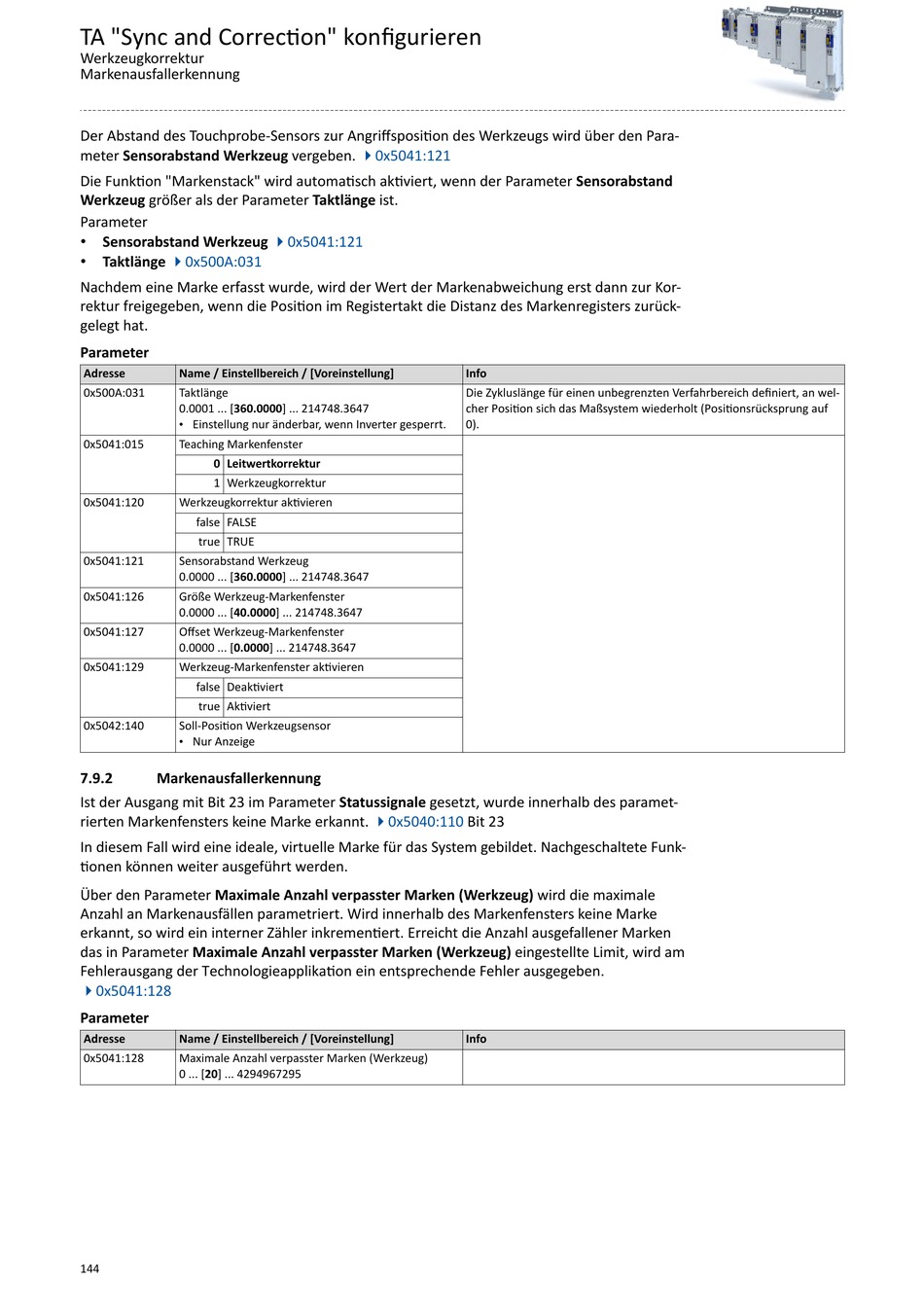

TA "Sync and Correction" konfigurieren
Werkzeugkorrektur

Markenausfallerkennung

Der Abstand des Touchprobe-Sensors zur Angriffsposition des Werkzeugs wird über den Para-
meter Sensorabstand Werkzeug vergeben.
Die Funktion "Markenstack" wird automatisch aktiviert, wenn der Parameter Sensorabstand
Werkzeug größer als der Parameter Taktlänge ist.
Parameter
• Sensorabstand Werkzeug
Taktlänge
•
40x500A:031
Nachdem eine Marke erfasst wurde, wird der Wert der Markenabweichung erst dann zur Kor-
rektur freigegeben, wenn die Position im Registertakt die Distanz des Markenregisters zurück-
gelegt hat.
Parameter
Adresse Name / Einstellbereich / [Voreinstellung]
0x500A:031 Taktlänge
0.0001 ... [360.0000] ... 214748.3647
• Einstellung nur änderbar, wenn Inverter gesperrt.
0x5041:015 Teaching Markenfenster
0 Leitwertkorrektur
1 Werkzeugkorrektur
0x5041:120 Werkzeugkorrektur aktivieren
false FALSE
true TRUE
0x5041:121 Sensorabstand Werkzeug
0.0000 ... [360.0000] ... 214748.3647
0x5041:126 Größe Werkzeug-Markenfenster
0.0000 ... [40.0000] ... 214748.3647
0x5041:127 Offset Werkzeug-Markenfenster
0.0000 ... [0.0000] ... 214748.3647
0x5041:129 Werkzeug-Markenfenster aktivieren
false Deaktiviert
true Aktiviert
0x5042:140 Soll-Position Werkzeugsensor
• Nur Anzeige
7.9.2 Markenausfallerkennung
Ist der Ausgang mit Bit 23 im Parameter Statussignale gesetzt, wurde innerhalb des paramet-
rierten Markenfensters keine Marke erkannt.
In diesem Fall wird eine ideale, virtuelle Marke für das System gebildet. Nachgeschaltete Funk-
tionen können weiter ausgeführt werden.
Über den Parameter Maximale Anzahl verpasster Marken (Werkzeug) wird die maximale
Anzahl an Markenausfällen parametriert. Wird innerhalb des Markenfensters keine Marke
erkannt, so wird ein interner Zähler inkrementiert. Erreicht die Anzahl ausgefallener Marken
das in Parameter Maximale Anzahl verpasster Marken (Werkzeug) eingestellte Limit, wird am
Fehlerausgang der Technologieapplikation ein entsprechende Fehler ausgegeben.
40x5041:128
Parameter
Adresse Name / Einstellbereich / [Voreinstellung]
0x5041:128 Maximale Anzahl verpasster Marken (Werkzeug)
0 ... [20] ... 4294967295
144
40x5041:121
40x5041:121
40x5040:110
Info
Die Zykluslänge für einen unbegrenzten Verfahrbereich definiert, an wel-
cher Position sich das Maßsystem wiederholt (Positionsrücksprung auf
0).
Bit 23
Info
