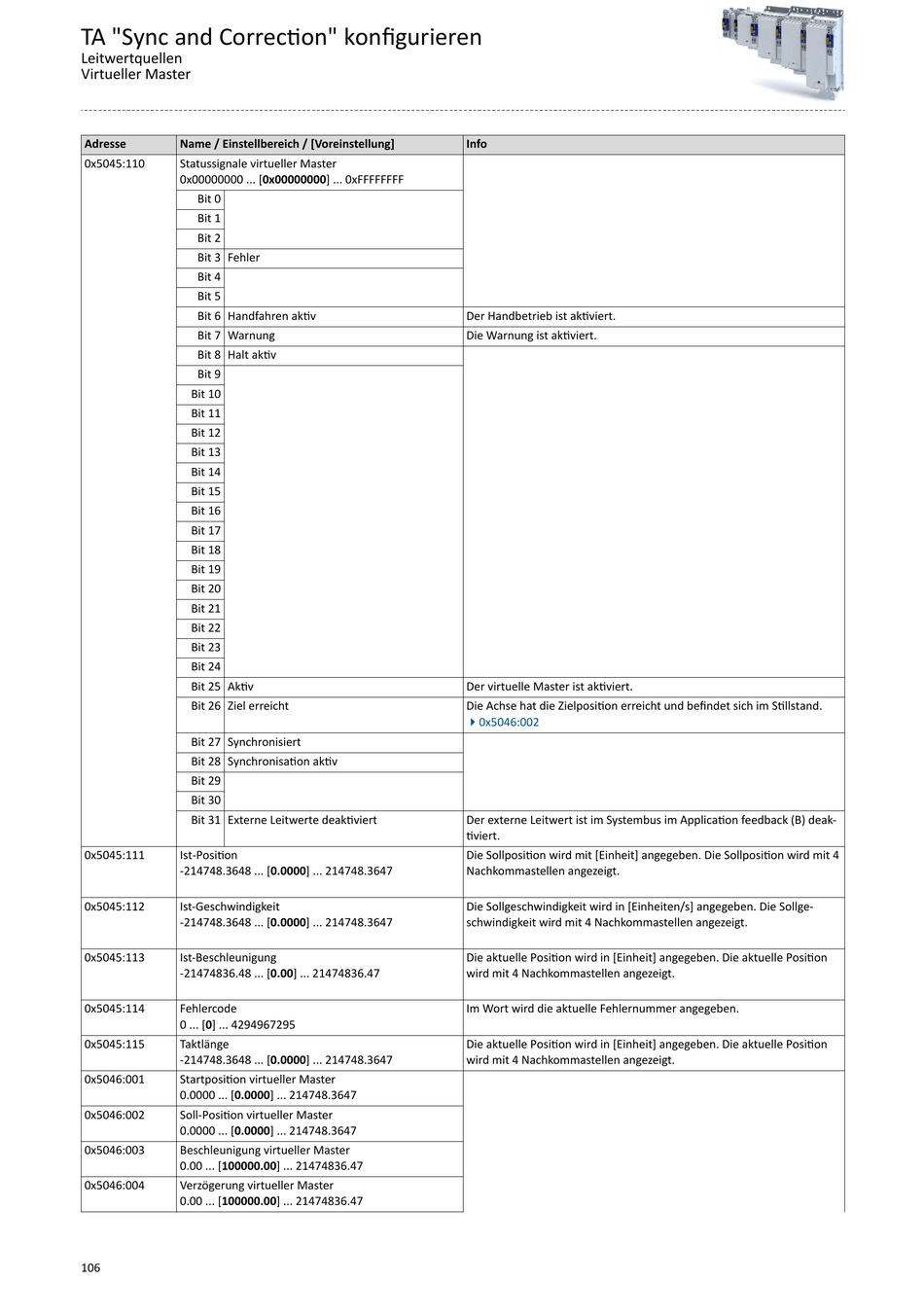

TA "Sync and Correction" konfigurieren
Leitwertquellen
Virtueller Master
Adresse Name / Einstellbereich / [Voreinstellung]
0x5045:110 Statussignale virtueller Master
0x00000000 ... [0x00000000] ... 0xFFFFFFFF
Bit 0
Bit 1
Bit 2
Bit 3 Fehler
Bit 4
Bit 5
Bit 6 Handfahren aktiv
Bit 7 Warnung
Bit 8 Halt aktiv
Bit 9
Bit 10
Bit 11
Bit 12
Bit 13
Bit 14
Bit 15
Bit 16
Bit 17
Bit 18
Bit 19
Bit 20
Bit 21
Bit 22
Bit 23
Bit 24
Bit 25 Aktiv
Bit 26 Ziel erreicht
Bit 27 Synchronisiert
Bit 28 Synchronisation aktiv
Bit 29
Bit 30
Bit 31 Externe Leitwerte deaktiviert
0x5045:111 Ist-Position
-214748.3648 ... [0.0000] ... 214748.3647
0x5045:112 Ist-Geschwindigkeit
-214748.3648 ... [0.0000] ... 214748.3647
0x5045:113 Ist-Beschleunigung
-21474836.48 ... [0.00] ... 21474836.47
0x5045:114 Fehlercode
0 ... [0] ... 4294967295
0x5045:115 Taktlänge
-214748.3648 ... [0.0000] ... 214748.3647
0x5046:001 Startposition virtueller Master
0.0000 ... [0.0000] ... 214748.3647
0x5046:002 Soll-Position virtueller Master
0.0000 ... [0.0000] ... 214748.3647
0x5046:003 Beschleunigung virtueller Master
0.00 ... [100000.00] ... 21474836.47
0x5046:004 Verzögerung virtueller Master
0.00 ... [100000.00] ... 21474836.47
106
Info
Der Handbetrieb ist aktiviert.
Die Warnung ist aktiviert.
Der virtuelle Master ist aktiviert.
Die Achse hat die Zielposition erreicht und befindet sich im Stillstand.
40x5046:002
Der externe Leitwert ist im Systembus im Application feedback (B) deak-
tiviert.
Die Sollposition wird mit [Einheit] angegeben. Die Sollposition wird mit 4
Nachkommastellen angezeigt.
Die Sollgeschwindigkeit wird in [Einheiten/s] angegeben. Die Sollge-
schwindigkeit wird mit 4 Nachkommastellen angezeigt.
Die aktuelle Position wird in [Einheit] angegeben. Die aktuelle Position
wird mit 4 Nachkommastellen angezeigt.
Im Wort wird die aktuelle Fehlernummer angegeben.
Die aktuelle Position wird in [Einheit] angegeben. Die aktuelle Position
wird mit 4 Nachkommastellen angezeigt.
