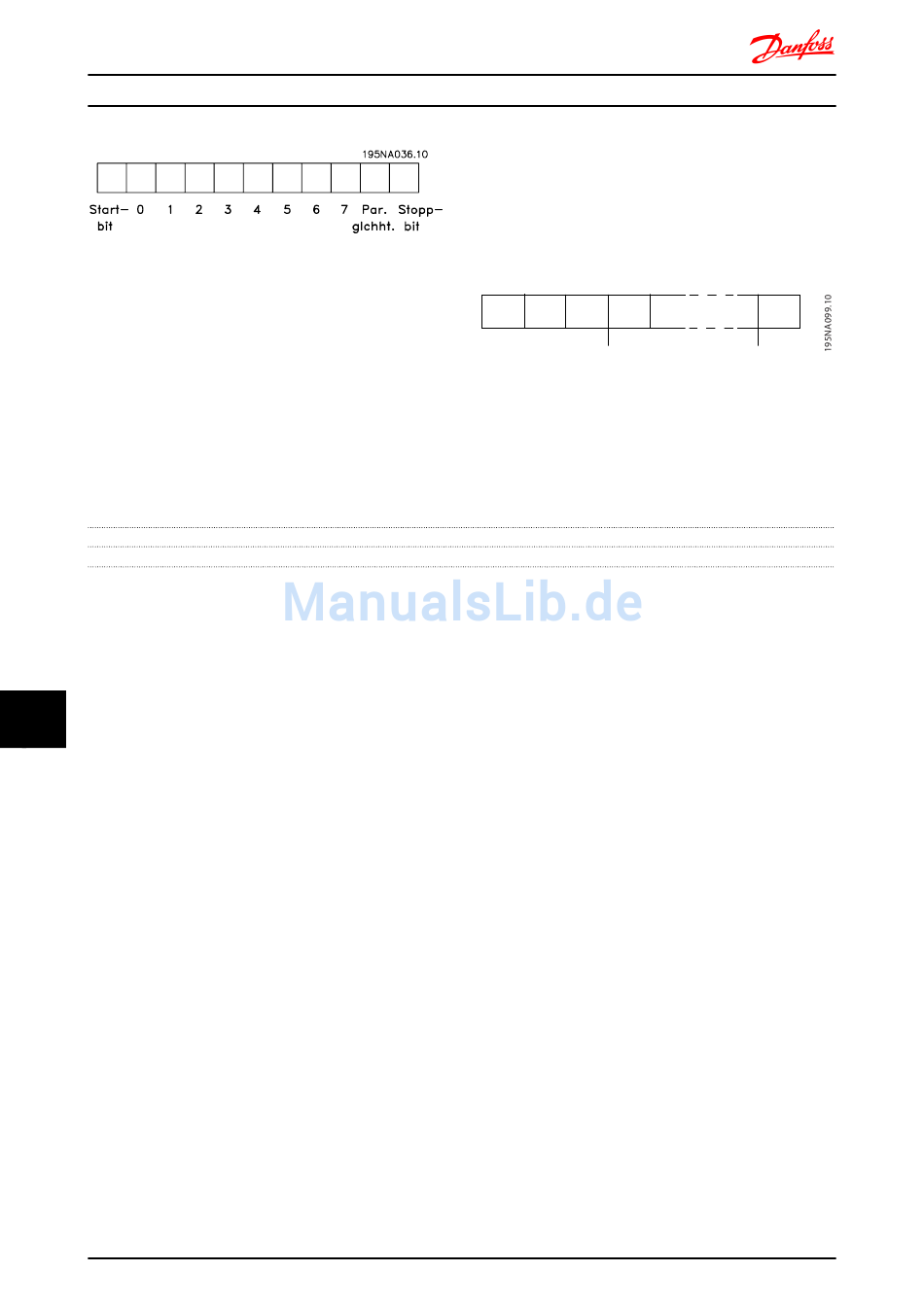

Abbildung 11.4

11.6.2 Telegrammstruktur

Jedes Telegramm hat die folgende Struktur:
1. Startzeichen (STX)=02 Hex
2. Ein Byte zur Angabe der Telegrammlänge (LGE)
11.6.3 -Länge (LGE)
Die -Länge entspricht der Anzahl von Daten-Byte plus Adressbyte ADR und Datensteuerbyte BCC.
Die Länge von Telegrammen mit vier Datenbyte lautet
Die Länge von Telegrammen mit 12 Datenbyte lautet
Die Länge von Telegrammen mit Text lautet
1)
Die 10 steht für die festen Zeichen, während das „n" variabel ist (je nach Textlänge).

11.6.4 Frequenzumrichter-Adresse (ADR)

Es werden zwei verschiedene Adressformate verwendet.
Der Adressbereich des Frequenzumrichters lautet entweder
1-31 oder 1-126.
11 11
1. Adressformat 1-31:
Bit 7 = 0 (Adressformat 1-31 aktiv)
Bit 6 wird nicht verwendet.
Bit 5 = 1: Broadcast, Adress-Bits (0-4) werden
nicht verwendet.
Bit 5 = 0: Kein Broadcast
Bit 0-4 = Frequenzumrichter-Adresse 1-31
2. Adressformat 1-126:
Bit 7 = 1 (Adressformat 1-126 aktiv)
Bit 0-6 = Frequenzumrichter-Adresse 1-126
Bit 0-6 = 0 Broadcast
Der Slave gibt das Adress-Byte im Antworttelegramm
unverändert an den Master zurück.

11.6.5 Datensteuerbyte (BCC)

Die Prüfsumme wird als XOR-Funktion berechnet. Bevor
das erste Byte im empfangen wird, lautet die berechnete
Prüfsumme 0.
268
FC 300 Projektierungshandbuch
Es folgen verschiedene Datenbytes (variabel, je nach
Telegrammtyp).
Ein Datensteuerbyte (BCC) vervollständigt das Telegramm.
STX
Abbildung 11.5

11.6.6 Das Datenfeld

Die Struktur der Datenblöcke variiert je nach -Typ. Es gibt
drei -Typen. Der Typ gilt für Steuer-Telegramme (Master =>
Slave) und Antwort-Telegramme (Slave => Master).
Die drei -Typen lauten:
®
MG.33.BD.03 - VLT ist eine eingetragene Marke von Danfoss
3. Ein Byte zur Angabe der Adresse (ADR) des
Frequenzumrichters
LGE ADR DATA
LGE = 12 + 1 + 1 = 14 Byte
BCC
LGE = 4 + 1 + 1 = 6 Byte
1)
10 +n Byte
