3
GERÄTEBESCHREIBUNG

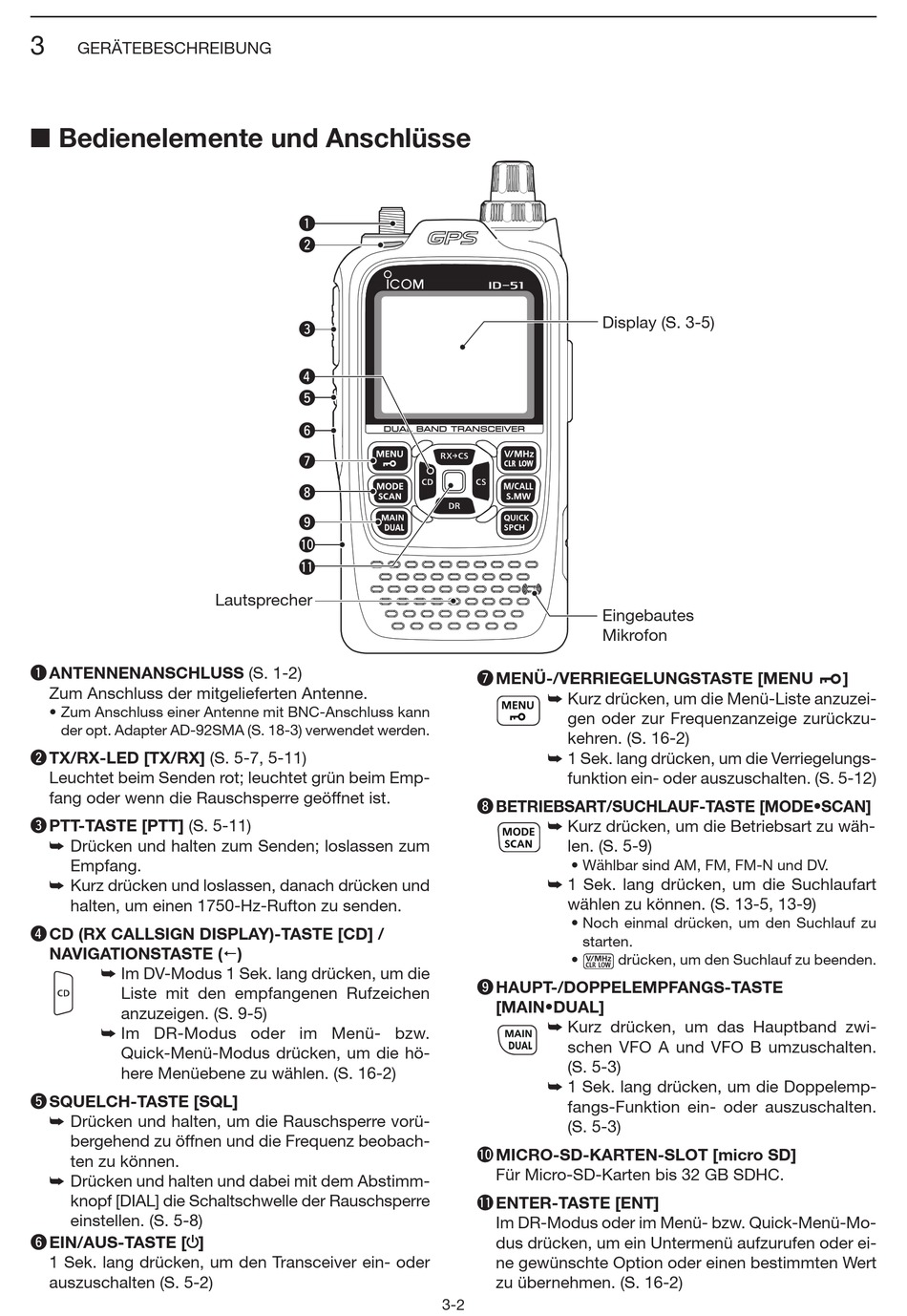

■ Bedienelemente und Anschlüsse
q ANTENNENANSCHLUSS (S. 1-2)
Zum Anschluss der mitgelieferten Antenne.
• Zum Anschluss einer Antenne mit BNC-Anschluss kann
der opt. Adapter AD-92SMA (S. 18-3) verwendet werden.
w TX/RX-LED [TX/RX] (S. 5-7, 5-11)
Leuchtet beim Senden rot; leuchtet grün beim Emp-
fang oder wenn die Rauschsperre geöffnet ist.
e PTT-TASTE [PTT] (S. 5-11)
➥ Drücken und halten zum Senden; loslassen zum
Empfang.
➥ Kurz drücken und loslassen, danach drücken und
halten, um einen 1750-Hz-Rufton zu senden.
r CD (RX CALLSIGN DISPLAY)-TASTE [CD] /
NAVIGATIONSTASTE ()
➥ Im DV-Modus 1 Sek. lang drücken, um die
Liste mit den empfangenen Rufzeichen
anzuzeigen. (S. 9-5)
➥ Im DR-Modus oder im Menü- bzw.
Quick-Menü-Modus drücken, um die hö-
here Menü ebene zu wählen. (S. 16-2)
t SQUELCH-TASTE [SQL]
➥ Drücken und halten, um die Rauschsperre vorü-
bergehend zu öffnen und die Frequenz beobach-
ten zu können.
➥ Drücken und halten und dabei mit dem Abstimm-
knopf [DIAL] die Schaltschwelle der Rauschsperre
einstellen. (S. 5-8)
y EIN/AUS-TASTE [ ]
1 Sek. lang drücken, um den Transceiver ein- oder
auszuschalten (S. 5-2)
q
w
e
r
t
y
u
i
o
!0
!1
Lautsprecher
Display (S. 3-5)
Eingebautes
Mikrofon
u MENÜ-/VERRIEGELUNGSTASTE [MENU
➥ Kurz drücken, um die Menü-Liste anzuzei-
gen oder zur Fre quenzanzeige zurückzu-
kehren. (S. 16-2)
➥ 1 Sek. lang drücken, um die Verrie gelungs-
funk tion ein- oder auszuschalten. (S. 5-12)
i BETRIEBSART/SUCHLAUF-TASTE [MODE•SCAN]
➥ Kurz drücken, um die Betriebsart zu wäh-
len. (S. 5-9)
• Wählbar sind AM, FM, FM-N und DV.
➥ 1 Sek. lang drücken, um die Suchlaufart
wählen zu können. (S. 13-5, 13-9)
• Noch einmal drücken, um den Suchlauf zu
starten.
•
o HAUPT-/DOPPELEMPFANGS-TASTE
[MAIN•DUAL]
➥ Kurz drücken, um das Hauptband zwi-
schen VFO A und VFO B umzuschalten.
(S. 5-3)
➥ 1 Sek. lang drücken, um die Doppelemp-
fangs-Funktion ein- oder auszuschalten.
(S. 5-3)
!0 MICRO-SD-KARTEN-SLOT [micro SD]
Für Micro-SD-Karten bis 32 GB SDHC.
!1 ENTER-TASTE [ENT]
Im DR-Modus oder im Menü- bzw. Quick-Menü-Mo-
dus drücken, um ein Untermenü aufzurufen oder ei-
ne gewünschte Option oder einen bestimmten Wert
zu übernehmen. (S. 16-2)
3-2
drücken, um den Suchlauf zu beenden.
]
