Icom ID-51E Bedienungsanleitung Seite 27

3

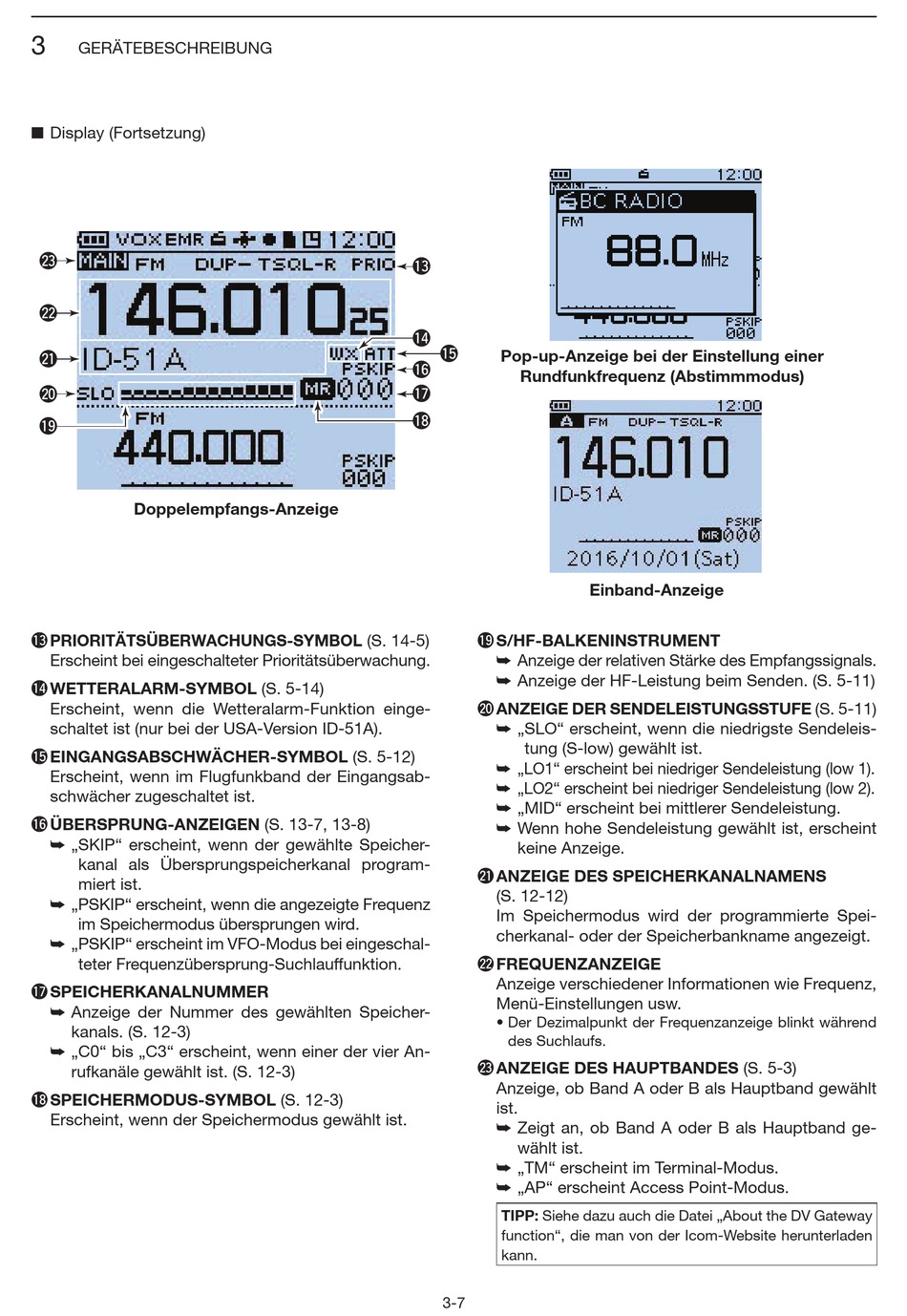

GERÄTEBESCHREIBUNG
■ Display (Fortsetzung)
@3
@2
@1
@0
!9
Doppelempfangs-Anzeige
!3 PRIORITÄTSÜBERWACHUNGS-SYMBOL (S. 14-5)
Erscheint bei eingeschalteter Prioritätsüberwachung.
!4 WETTERALARM-SYMBOL (S. 5-14)
Erscheint, wenn die Wetteralarm-Funktion einge-
schaltet ist (nur bei der USA-Version ID-51A).
!5 EINGANGSABSCHWÄCHER-SYMBOL (S. 5-12)
Erscheint, wenn im Flugfunkband der Eingangsab-
schwächer zugeschaltet ist.
!6 ÜBERSPRUNG-ANZEIGEN (S. 13-7, 13-8)
➥ „ SKIP" erscheint, wenn der gewählte Speicher-
kanal als Übersprungspeicherkanal program-
miert ist.
➥ „ PSKIP" erscheint, wenn die angezeigte Frequenz
im Speichermodus übersprungen wird.
➥ „ PSKIP" erscheint im VFO-Modus bei eingeschal-
teter Frequenzübersprung-Suchlauffunktion.
!7 SPEICHERKANALNUMMER
➥ Anzeige der Nummer des gewählten Speicher-
kanals. (S. 12-3)
➥ „C0" bis „C3" erscheint, wenn einer der vier An-
rufkanäle gewählt ist. (S. 12-3)
!8 SPEICHERMODUS-SYMBOL (S. 12-3)
Erscheint, wenn der Speichermodus gewählt ist.
!3
!4
!5
Pop-up-Anzeige bei der Einstellung einer
!6
Rundfunkfrequenz (Abstimmmodus)
!7
!8
!9 S/HF-BALKENINSTRUMENT
➥ Anzeige der relativen Stärke des Empfangssignals.
➥ Anzeige der HF-Leistung beim Senden. (S. 5-11)
@0 ANZEIGE DER SENDELEISTUNGSSTUFE (S. 5-11)
➥ „ SLO" erscheint, wenn die niedrigste Sendeleis-
tung (S-low) gewählt ist.
➥ „LO1" erscheint bei niedriger Sendeleistung (low 1).
➥ „LO2" erscheint bei niedriger Sendeleistung (low 2).
➥ „ MID" erscheint bei mittlerer Sendeleistung.
➥ Wenn hohe Sendeleistung gewählt ist, erscheint
keine Anzeige.
@1 ANZEIGE DES SPEICHERKANALNAMENS
(S. 12-12)
Im Speichermodus wird der programmierte Spei-
cherkanal- oder der Speicherbankname angezeigt.
@2 FREQUENZANZEIGE
Anzeige verschiedener Informationen wie Frequenz,
Menü-Einstellungen usw.
• Der Dezimalpunkt der Frequenzanzeige blinkt während
des Suchlaufs.
@3 ANZEIGE DES HAUPTBANDES (S. 5-3)
Anzeige, ob Band A oder B als Hauptband gewählt
ist.
➥ Zeigt an, ob Band A oder B als Hauptband ge-
wählt ist.
➥ „TM" erscheint im Terminal-Modus.
➥ „AP" erscheint Access Point-Modus.
TIPP: Siehe dazu auch die Datei „About the DV Gateway
function", die man von der Icom-Website herunterladen
kann.
3-7
Einband-Anzeige
