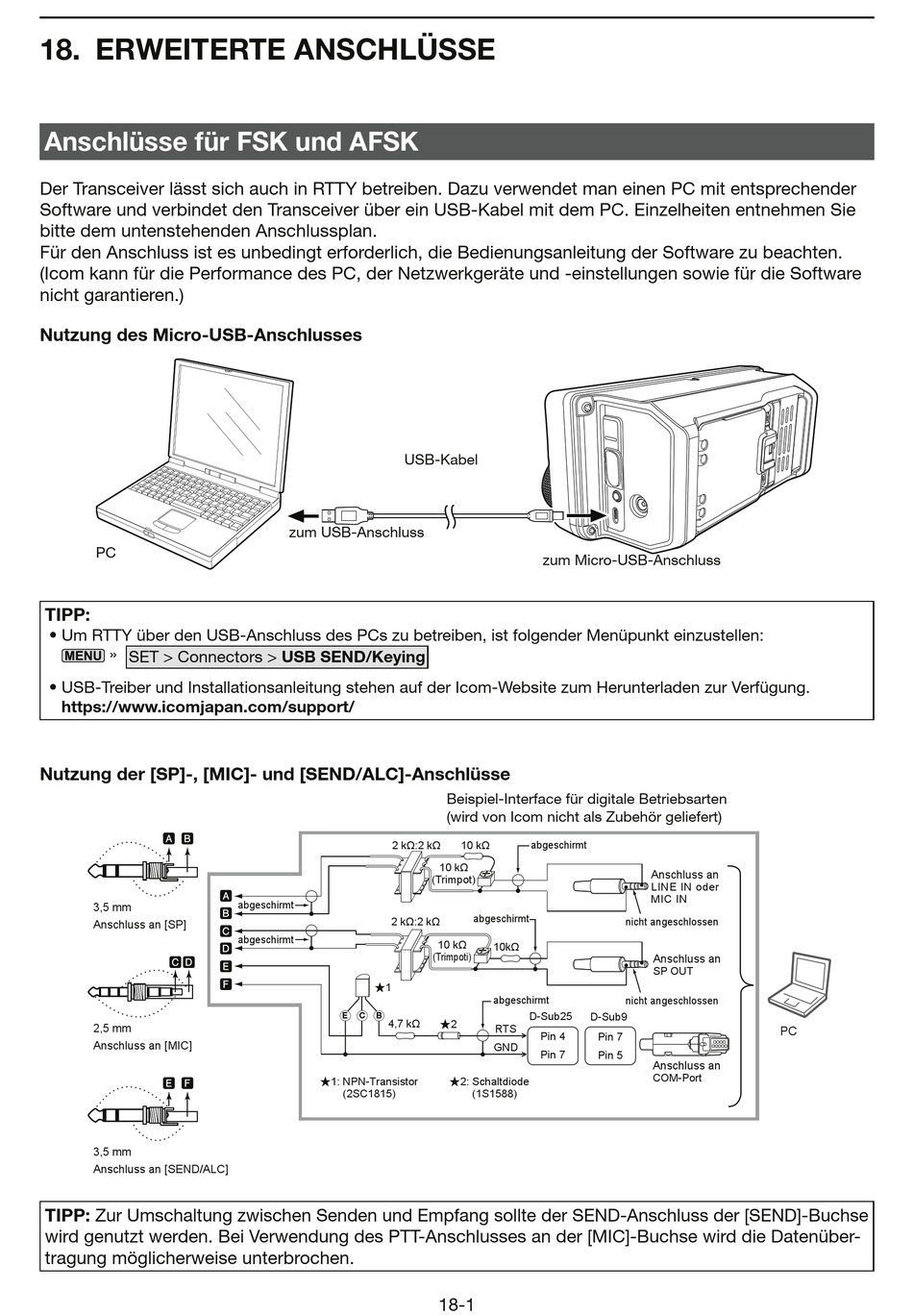

18. ERWEITERTE ANSCHLÜSSE
Anschlüsse für FSK und AFSK
Der Transceiver lässt sich auch in RTTY betreiben. Dazu verwendet man einen PC mit entsprechender
Software und verbindet den Transceiver über ein USB-Kabel mit dem PC. Einzelheiten entnehmen Sie
bitte dem untenstehenden Anschlussplan.
Für den Anschluss ist es unbedingt erforderlich, die Bedienungsanleitung der Software zu beachten.
(Icom kann für die Performance des PC, der Netzwerkgeräte und -einstellungen sowie für die Software
nicht garantieren.)

Nutzung des Micro-USB-Anschlusses

PC
TIPP:
• Um RTTY über den USB-Anschluss des PCs zu betreiben, ist folgender Menüpunkt einzustellen:
» SET > Connectors > USB SEND/Keying
• USB-Treiber und Installationsanleitung stehen auf der Icom-Website zum Herunterladen zur Verfügung.
https://www.icomjapan.com/support/
Nutzung der [SP]-, [MIC]- und [SEND/ALC]-Anschlüsse
A B
3,5 mm
Anschluss an [SP]
CD
2,5 mm
Anschluss an [MIC]
E F
3,5 mm
Anschluss an [SEND/ALC]
TIPP: Zur Umschaltung zwischen Senden und Empfang sollte der SEND-Anschluss der [SEND]-Buchse
wird genutzt werden. Bei Verwendung des PTT-Anschlusses an der [MIC]-Buchse wird die Datenüber-
tragung möglicherweise unterbrochen.
zum USB-Anschluss
A
abgeschirmt
B
C
abgeschirmt
D
E
★1
F
E C B
4,7 k
★
(2SC1815)
USB-Kabel
zum Micro-USB-Anschluss
Beispiel-Interface für digitale Betriebsarten
(wird von Icom nicht als Zubehör geliefert)
abgeschirmt
(Trimpot)
abgeschirmt
(Trimpoti)
abgeschirmt
D-Sub25
★2
RTS
Pin 4
GND
Pin 7
★
(1S1588)
18-1
Anschluss an
LINE IN oder
MIC IN
nicht angeschlossen
Anschluss an
SP OUT
nicht angeschlossen
D-Sub9
Pin 7
Pin 5
Anschluss an
COM-Port
PC
