8

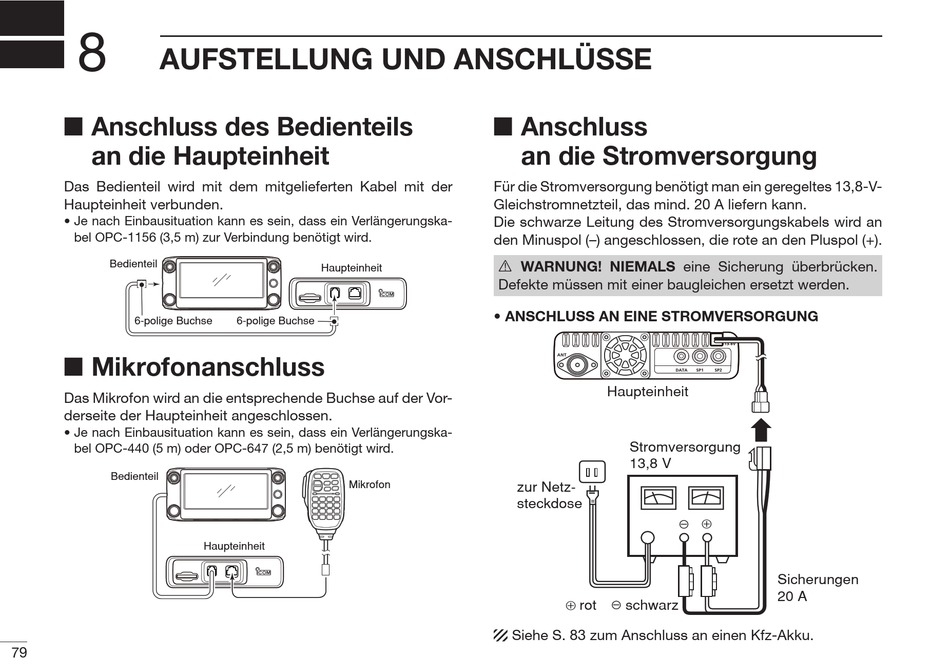

AUFSTELLUNG UND ANSCHLÜSSE
■ Anschluss des Bedienteils
an die Haupteinheit
Das Bedienteil wird mit dem mitgelieferten Kabel mit der
Haupteinheit verbunden.
• Je nach Einbausituation kann es sein, dass ein Verlängerungska-
bel OPC-1156 (3,5 m) zur Verbindung benötigt wird.
Bedienteil
6-polige Buchse

■ Mikrofonanschluss

Das Mikrofon wird an die entsprechende Buchse auf der Vor-
derseite der Haupteinheit angeschlossen.
• Je nach Einbausituation kann es sein, dass ein Verlängerungska-
bel OPC-440 (5 m) oder OPC-647 (2,5 m) benötigt wird.
Bedienteil
79
Haupteinheit
6-polige Buchse
Mikrofon
Haupteinheit
■ Anschluss
an die Stromversorgung
Für die Stromversorgung benötigt man ein geregeltes 13,8-V-
Gleichstromnetzteil, das mind. 20 A liefern kann.
Die schwarze Leitung des Stromversorgungskabels wird an
den Minuspol (–) angeschlossen, die rote an den Pluspol (+).
R WARNUNG! NIEMALS eine Sicherung überbrücken.
Defekte müssen mit einer baugleichen ersetzt werden.
• ANSCHLUSS AN EINE STROMVERSORGUNG
Haupteinheit
Stromversorgung
13,8 V
zur Netz-
steckdose
rot schwarz
−
Siehe S. 83 zum Anschluss an einen Kfz-Akku.
−
Sicherungen
20 A
