10

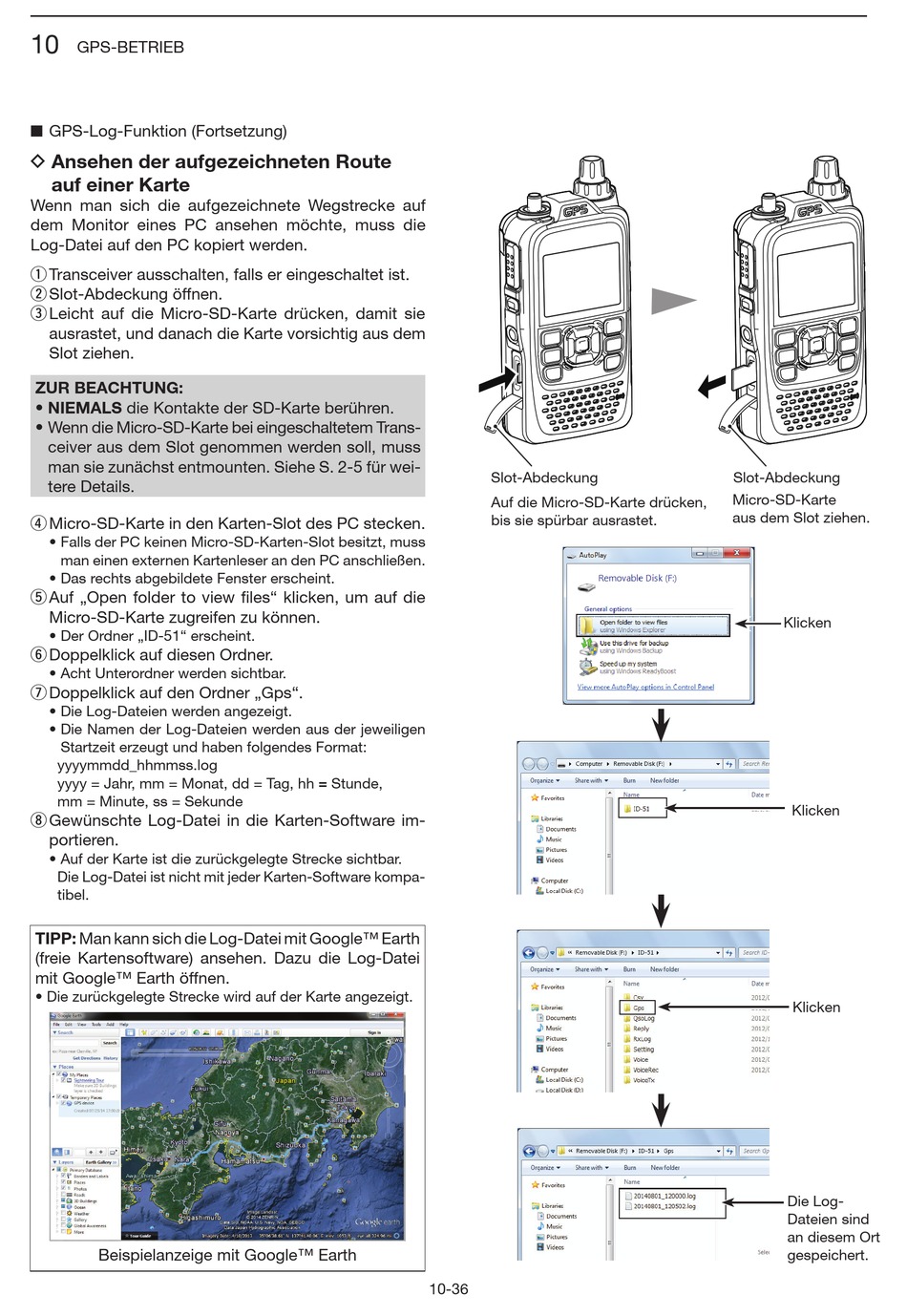

GPS-BETRIEB
■ GPS-Log-Funktion (Fortsetzung)
D Ansehen der aufgezeichneten Route
auf einer Karte
Wenn man sich die aufgezeichnete Wegstrecke auf
dem Monitor eines PC ansehen möchte, muss die
Log-Datei auf den PC kopiert werden.
q Transceiver ausschalten, falls er eingeschaltet ist.
w Slot-Abdeckung öffnen.
e Leicht auf die Micro-SD-Karte drücken, damit sie
ausrastet, und danach die Karte vorsichtig aus dem
Slot ziehen.
ZUR BEACHTUNG:
• NIEMALS die Kontakte der SD-Karte berühren.
• Wenn die Micro-SD-Karte bei eingeschaltetem Trans-
ceiver aus dem Slot genommen werden soll, muss
man sie zunächst entmounten. Siehe S. 2-5 für wei-
tere Details.
r Micro-SD-Karte in den Karten-Slot des PC stecken.
• Falls der PC keinen Micro-SD-Karten-Slot besitzt, muss
man einen externen Kartenleser an den PC anschließen.
• Das rechts abgebildete Fenster erscheint.
t Auf „Open folder to view files" klicken, um auf die
Micro-SD-Karte zugreifen zu können.
• Der Ordner „ID-51" erscheint.
y Doppelklick auf diesen Ordner.
• Acht Unterordner werden sichtbar.
u Doppelklick auf den Ordner „Gps".
• Die Log-Dateien werden angezeigt.
• Die Namen der Log-Dateien werden aus der jeweiligen
Startzeit erzeugt und haben folgendes Format:
yyyymmdd_hhmmss.log
yyyy = Jahr, mm = Monat, dd = Tag, hh = Stunde,
mm = Minute, ss = Sekunde
i Gewünschte Log-Datei in die Karten-Software im-
portieren.
• Auf der Karte ist die zurückgelegte Strecke sichtbar.
Die Log-Datei ist nicht mit jeder Karten-Software kompa-
tibel.
TIPP: Man kann sich die Log-Datei mit Google™ Earth
(freie Kartensoftware) ansehen. Dazu die Log-Datei
mit Google™ Earth öffnen.
• Die zurückgelegte Strecke wird auf der Karte angezeigt.
Beispielanzeige mit Google™ Earth
Slot-Abdeckung
Auf die Micro-SD-Karte drücken,
bis sie spürbar ausrastet.
10-36
Slot-Abdeckung
Micro-SD-Karte
aus dem Slot ziehen.
Klicken
Klicken
Klicken
Die Log-
Dateien sind
an diesem Ort
gespeichert.
