Icom ID-51E Bedienungsanleitung Seite 25

3
GERÄTEBESCHREIBUNG

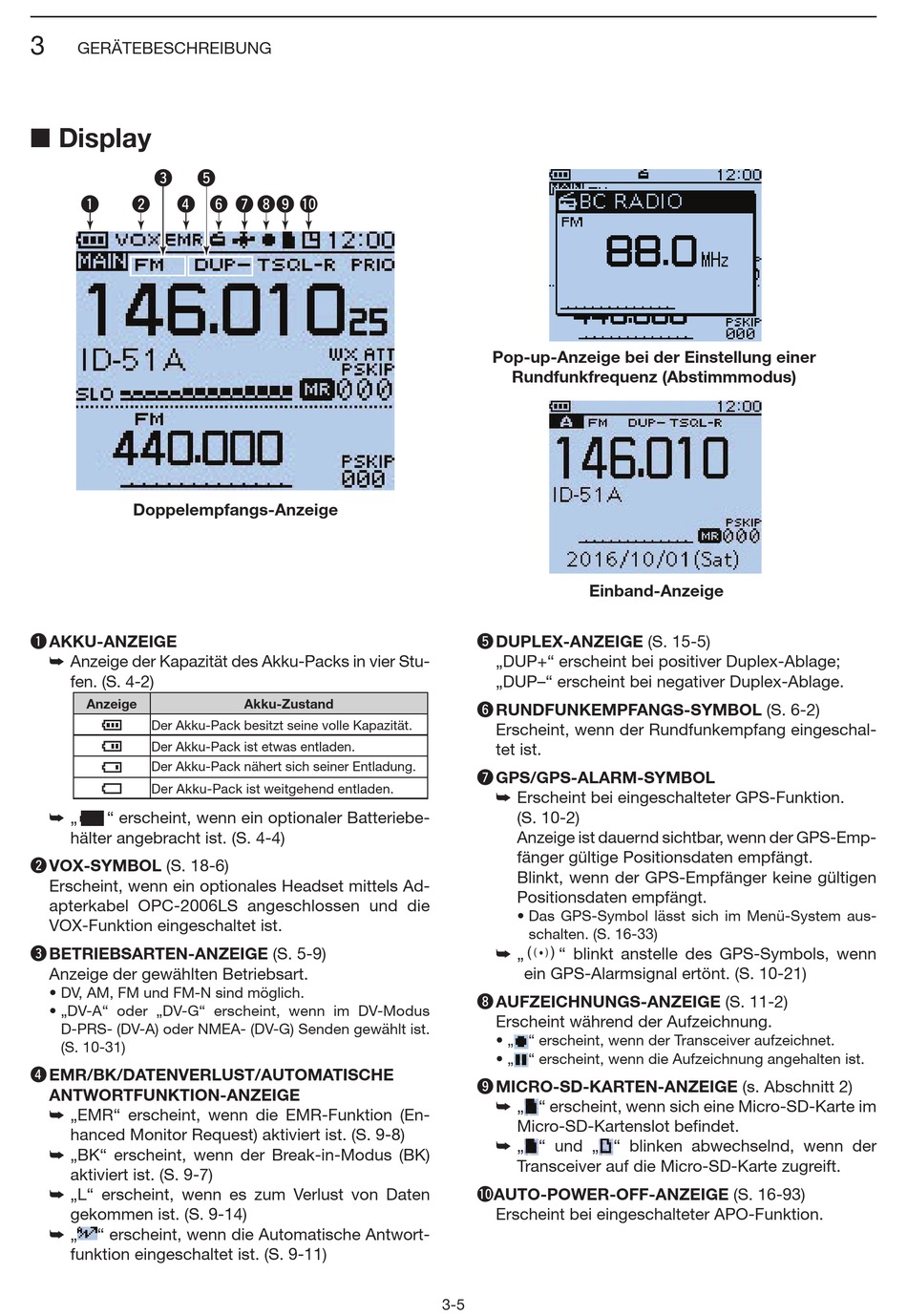

■ Display
e t
q w r y u io !0
Doppelempfangs-Anzeige
容量表示
q AKKU-ANZEIGE
➥ Anzeige der Kapazität des Akku-Packs in vier Stu-
fen. (S. 4-2)
Anzeige
Der Akku-Pack besitzt seine volle Kapazität.
Der Akku-Pack ist etwas entladen.
Der Akku-Pack nähert sich seiner Entladung.
Der Akku-Pack ist weitgehend entladen.
点滅
➥ „ " erscheint, wenn ein optionaler Batteriebe-
充電表示
hälter angebracht ist. (S. 4-4)
w VOX-SYMBOL (S. 18-6)
Erscheint, wenn ein optionales Headset mittels Ad-
apterkabel OPC-2006LS angeschlossen und die
VOX-Funktion eingeschaltet ist.
e BETRIEBSARTEN-ANZEIGE (S. 5-9)
Anzeige der gewählten Betriebsart.
• DV, AM, FM und FM-N sind möglich.
• „DV-A" oder „DV-G" erscheint, wenn im DV-Modus
D-PRS- (DV-A) oder NMEA- (DV-G) Senden gewählt ist.
(S. 10-31)
r EMR/BK/DATENVERLUST/AUTOMATISCHE
ANTWORTFUNKTION-ANZEIGE
➥ „EMR" erscheint, wenn die EMR-Funktion (En-
hanced Monitor Re quest) aktiviert ist. (S. 9-8)
➥ „BK" erscheint, wenn der Break-in-Modus (BK)
aktiviert ist. (S. 9-7)
➥ „L" erscheint, wenn es zum Verlust von Daten
gekommen ist. (S. 9-14)
➥ „ " erscheint, wenn die Automatische Antwort-
funktion eingeschaltet ist. (S. 9-11)
Akku-Zustand
Pop-up-Anzeige bei der Einstellung einer
Rundfunkfrequenz (Abstimmmodus)
Einband-Anzeige
t DUPLEX-ANZEIGE (S. 15-5)
„DUP+" erscheint bei positiver Duplex-Ablage;
„DUP–" erscheint bei negativer Duplex-Ablage.
y RUNDFUNKEMPFANGS-SYMBOL (S. 6-2)
Erscheint, wenn der Rundfunkempfang eingeschal-
tet ist.
u GPS/GPS-ALARM-SYMBOL
➥ Erscheint bei eingeschalteter GPS-Funktion.
(S. 10-2)
Anzeige ist dauernd sichtbar, wenn der GPS-Emp-
fänger gültige Positionsdaten empfängt.
Blinkt, wenn der GPS-Empfänger keine gültigen
Positionsdaten empfängt.
• Das GPS-Symbol lässt sich im Menü-System aus-
schalten. (S. 16-33)
➥ „ S" blinkt anstelle des GPS-Symbols, wenn
ein GPS-Alarmsignal ertönt. (S. 10-21)
i AUFZEICHNUNGS-ANZEIGE (S. 11-2)
Erscheint während der Aufzeichnung.
• „ " erscheint, wenn der Transceiver aufzeichnet.
• „ " erscheint, wenn die Aufzeichnung angehalten ist.
o MICRO-SD-KARTEN-ANZEIGE (s. Abschnitt 2)
➥ „ " erscheint, wenn sich eine Micro-SD-Karte im
Micro-SD-Kartenslot befindet.
➥ „ " und „ " blinken abwechselnd, wenn der
Transceiver auf die Micro-SD-Karte zugreift.
!0 A UTO-POWER-OFF-ANZEIGE (S. 16-93)
Erscheint bei eingeschalteter APO-Funktion.
3-5
