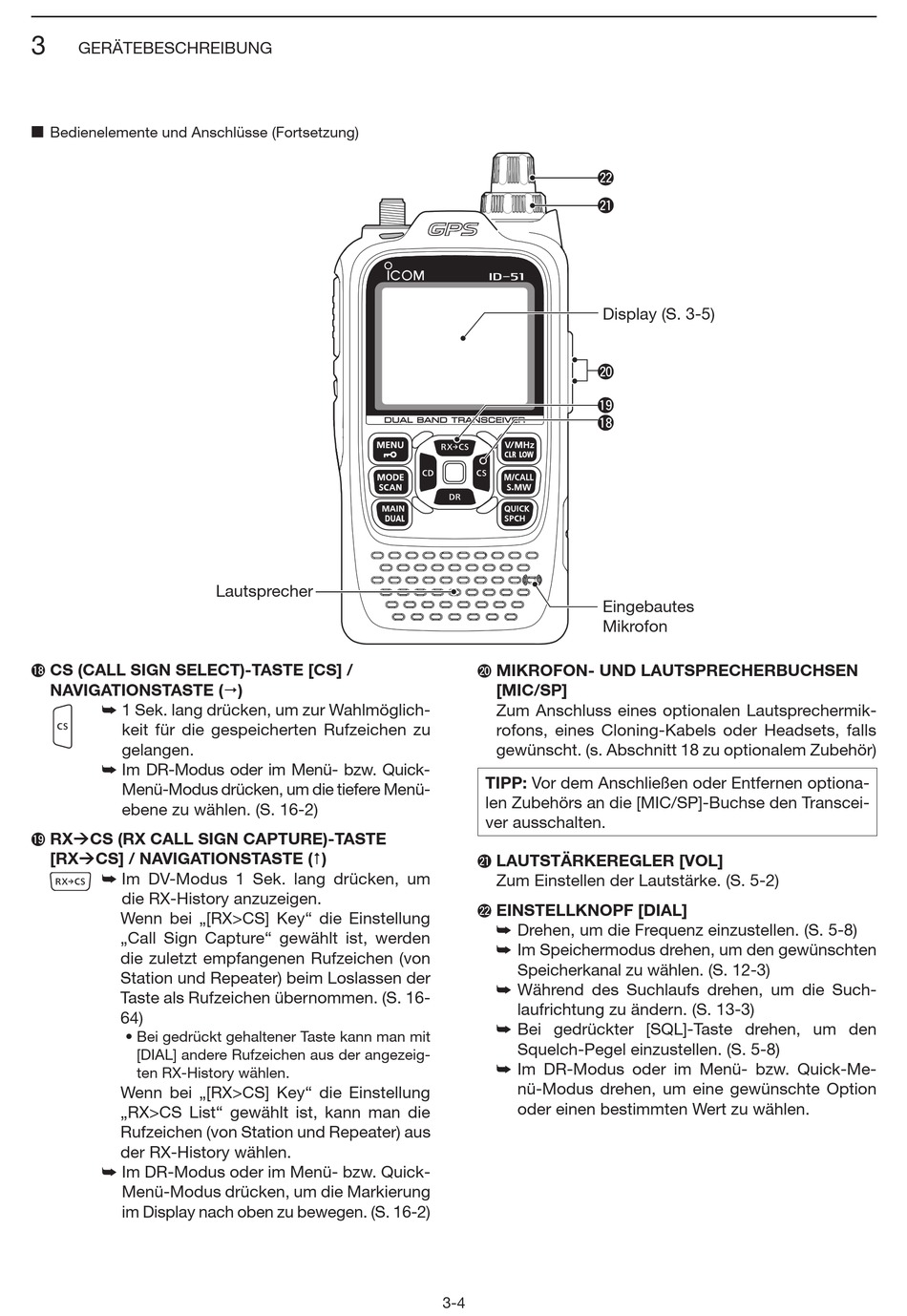

Icom ID-51E Bedienungsanleitung Seite 24

3
GERÄTEBESCHREIBUNG
Bedienelemente und Anschlüsse (Fortsetzung)
■
C S (CALL SIGN SELECT)-TASTE [CS] /
!8
NAVIGATIONSTASTE ()
➥ 1 Sek. lang drücken, um zur Wahlmöglich-
keit für die gespeicherten Rufzeichen zu
gelangen.
➥ Im DR-Modus oder im Menü- bzw. Quick-
Menü-Modus drücken, um die tiefere Me nü -
ebene zu wählen. (S. 16-2)
RXÚCS (RX CALL SIGN CAPTURE)-TASTE
!9
[RXÚCS] / NAVIGATIONSTASTE ()
➥ Im DV-Modus 1 Sek. lang drücken, um
die RX-History anzuzeigen.
Wenn bei „[RX>CS] Key" die Einstellung
„Call Sign Capture" gewählt ist, werden
die zuletzt empfangenen Rufzeichen (von
Station und Repeater) beim Loslassen der
Taste als Rufzeichen übernommen. (S. 16-
64)
• Bei gedrückt gehaltener Taste kann man mit
[DIAL] andere Rufzeichen aus der angezeig-
ten RX-History wählen.
Wenn bei „[RX>CS] Key" die Einstellung
„RX>CS List" gewählt ist, kann man die
Rufzeichen (von Station und Repeater) aus
der RX-History wählen.
➥ Im DR-Modus oder im Menü- bzw. Quick-
Menü-Modus drücken, um die Markierung
im Display nach oben zu bewegen. (S. 16-2)
Lautsprecher
@2
@1
Display (S. 3-5)
@0
!9
!8
Eingebautes
Mikrofon
MIKROFON- UND LAUTSPRECHERBUCHSEN
@0
[MIC/SP]
Zum Anschluss eines optionalen Lautsprechermik-
rofons, eines Cloning-Kabels oder Headsets, falls
gewünscht. (s. Abschnitt 18 zu optionalem Zubehör)
TIPP: Vor dem Anschließen oder Entfernen optiona-
len Zubehörs an die [MIC/SP]-Buchse den Trans cei-
ver aus schalten.
LAUTSTÄRKEREGLER [VOL]
@1
Zum Einstellen der Lautstärke. (S. 5-2)
EINSTELLKNOPF [DIAL]
@2
➥ Drehen, um die Frequenz einzustellen. (S. 5-8)
➥ Im Speichermodus drehen, um den gewünschten
Speicherkanal zu wählen. (S. 12-3)
➥ Während des Suchlaufs drehen, um die Such-
laufrichtung zu ändern. (S. 13-3)
➥ Bei gedrückter [SQL]-Taste drehen, um den
Squelch-Pegel einzustellen. (S. 5-8)
➥ Im DR-Modus oder im Menü- bzw. Quick-Me-
nü-Modus drehen, um eine gewünschte Option
oder einen bestimmten Wert zu wählen.
3-4
