Parameter
4.10 Hauptmenü - Smart Logic - Parametergruppe 13
4.10.1 13-** Smart Eigenschaften
Die Smart Logic Control (SLC) ist eine Folge benutzerdefi-
nierter Aktionen (siehe Parameter 13-52 SL-Controller Aktion
[x]), die durch den SLC ausgeführt werden, wenn das
zugehörige Ereignis (siehe Parameter 13-51 SL-Controller
Ereignis [x]) durch den SLC als WAHR ermittelt wird. Die
Ereignisse und Aktionen sind nummeriert und paarweise
geordnet. Wenn also [0] Ereignis erfüllt ist (d. h. wahr ist),
wird [0] Aktion ausgeführt. Nach Ausführen dieser Aktion
wird die Bedingung von [1] Ereignis ausgewertet, und
wenn wahr, wird [1] Aktion ausgeführt usw. Es wird jeweils
nur ein Ereignis ausgewertet. Ist das Ereignis FALSCH, wird
während des aktuellen Abtastintervalls keine Aktion (im
SLC) ausgeführt und es werden keine anderen Ereignisse
ausgewertet. Dies bedeutet, dass der SLC, wenn er startet,
[0] Ereignis (und nur [0] Ereignis) in jedem Abtastintervall
auswertet. Nur wenn [0] Ereignis als wahr ausgewertet
wird, führt der SLC [0] Aktion aus und beginnt mit der
Auswertung von [1] Ereignis. Sie können 1–20 Ereignisse
und Aktionen programmieren. Wenn das letzte Ereignis/die
letzte Aktion durchgeführt wurde, startet die Sequenz
ausgehend von [0] Ereignis/[0] Aktion erneut.
Start
Ereignis P13-01
Zustand 1
Ereignis 1/
Aktion 1
Stop
Ereignis P13-02
Zustand 4
Ereignis 4/
Aktion 4

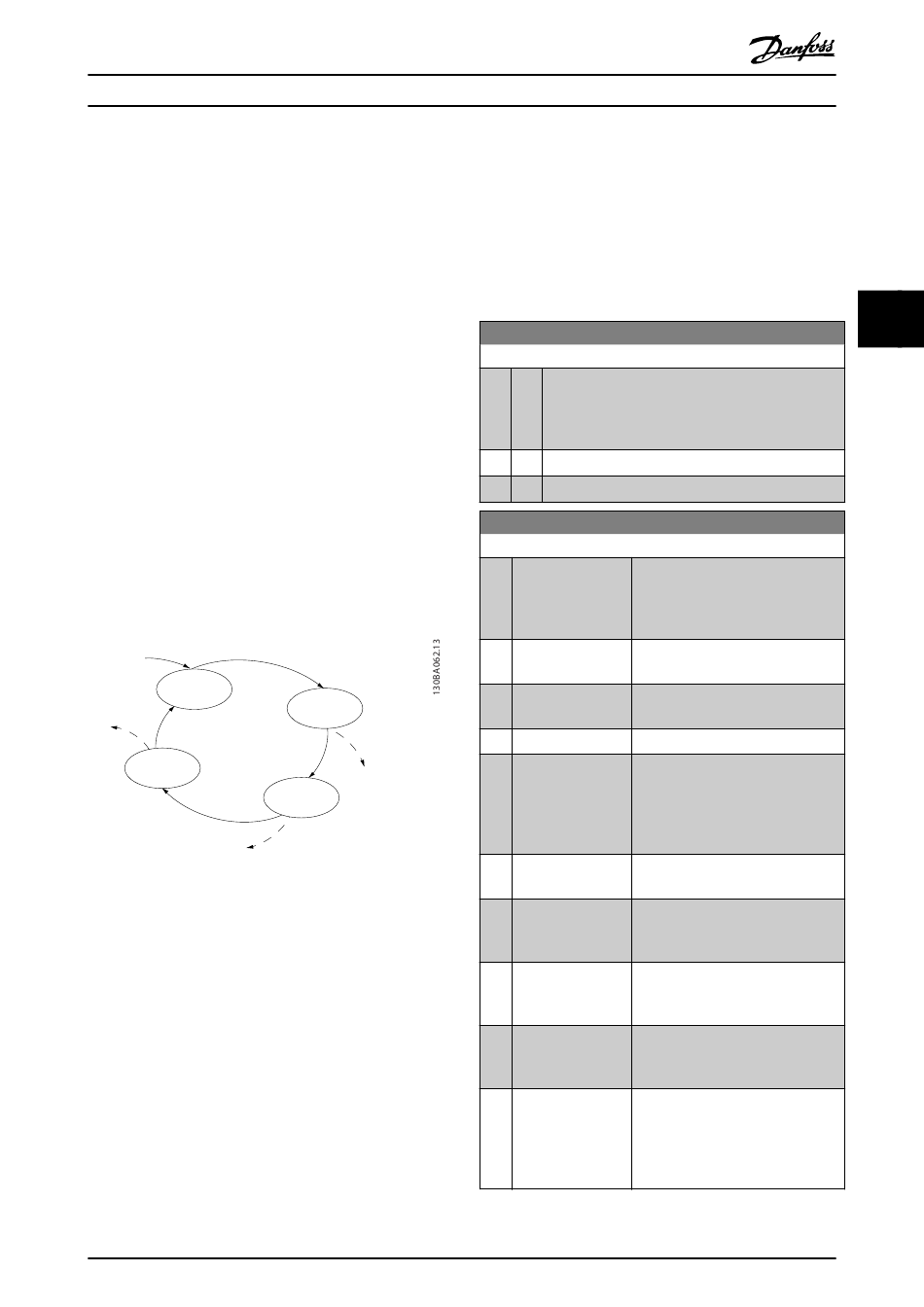

Abbildung 4.16 Beispiel mit 3 Ereignissen/Aktionen
Starten und Stoppen des SLC
Um den SLC zu starten oder zu stoppen, wählen Sie [1] Ein
oder [2] Aus in Parameter 13-00 Smart Logic Controller. Der
SLC startet immer in Zustand 0 (in dem er [0] Ereignis
auswertet). Der SLC startet, wenn das Startereignis
(definiert unter Parameter 13-01 SL-Controller Start) als wahr
ausgewertet wird (vorausgesetzt, dass [1] Ein
unterParameter 13-00 Smart Logic Controller ausgewählt ist).
Der SLC stoppt, wenn das Stoppereignis
(Parameter 13-02 SL-Controller Stopp) WAHR ist.
Parameter 13-03 SL-Parameter Initialisieren setzt alle SLC-
Parameter zurück und startet die Programmierung von
Neuem.
MG03N203
Programmierhandbuch
Zustand 2
Ereignis 2/
Aktion 2
Stop
Ereignis P13-02
Zustand 3
Ereignis 3/
Aktion 3
Stop
Ereignis P13-02
Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
4.10.2 13-0*SL-Controller
Parameter zum Aktivieren und Definieren der Smart Logic
Control (SLC Ablaufsteuerung). Der Frequenzumrichter
führt die Logikfunktionen und Vergleicher immer im
Hintergrund aus. Dies ermöglicht getrennte Steuerung von
Digitaleingängen und -ausgängen.
13-00 Smart Logic Controller
Option: Funktion:
Um Smart Logic Control zu starten, wenn ein
Startbefehl vorhanden ist, z. B. über den Digital-
eingang, wählen Sie [1] Ein. Um Smart Logic Control
zu deaktivieren. wählen Sie [0] Aus.
[0] Aus Deaktiviert den Smart Logic Controller.
*
[1] Ein Aktiviert den Smart Logic Controller.
13-01 SL-Controller Start
Option: Funktion:
Zum Aktivieren der Smart Logic
Control wählen Sie den Boolschen
Eingangswert (WAHR oder FALSCH)
aus.
[0] FALSCH Gibt den Festwert FALSCH in die
Logikregel ein.
[1] WAHR Gibt den Festwert WAHR in die
Logikregel ein.
[2] Motor ein Motor läuft.
[3] Im Bereich Der Motor läuft innerhalb der
programmierten Strombereiche
(Parameter 4-50 Warnung Strom
niedrig und Parameter 4-51 Warnung
Strom hoch)
[4] Ist=Sollwert Die Motordrehzahl entspricht dem
Sollwert.
[7] Außerh.Stromber. Der Motorstrom liegt außerhalb des
in Parameter 4-18 Stromgrenze
definierten Bereichs.
[8] Unter Min.-Strom Der Motorstrom liegt unter dem in
Parameter 4-50 Warnung Strom niedrig
eingestellten Wert.
[9] Über Max.-Strom Der Motorstrom liegt über dem in
Parameter 4-51 Warnung Strom hoch
eingestellten Wert.
[16] Warnung Übertemp. Der Frequenzumrichter aktiviert die
Übertemperaturwarnung, wenn die
Temperatur den Grenzwert für Motor,
Frequenzumrichter oder Thermistor
überschreitet.
