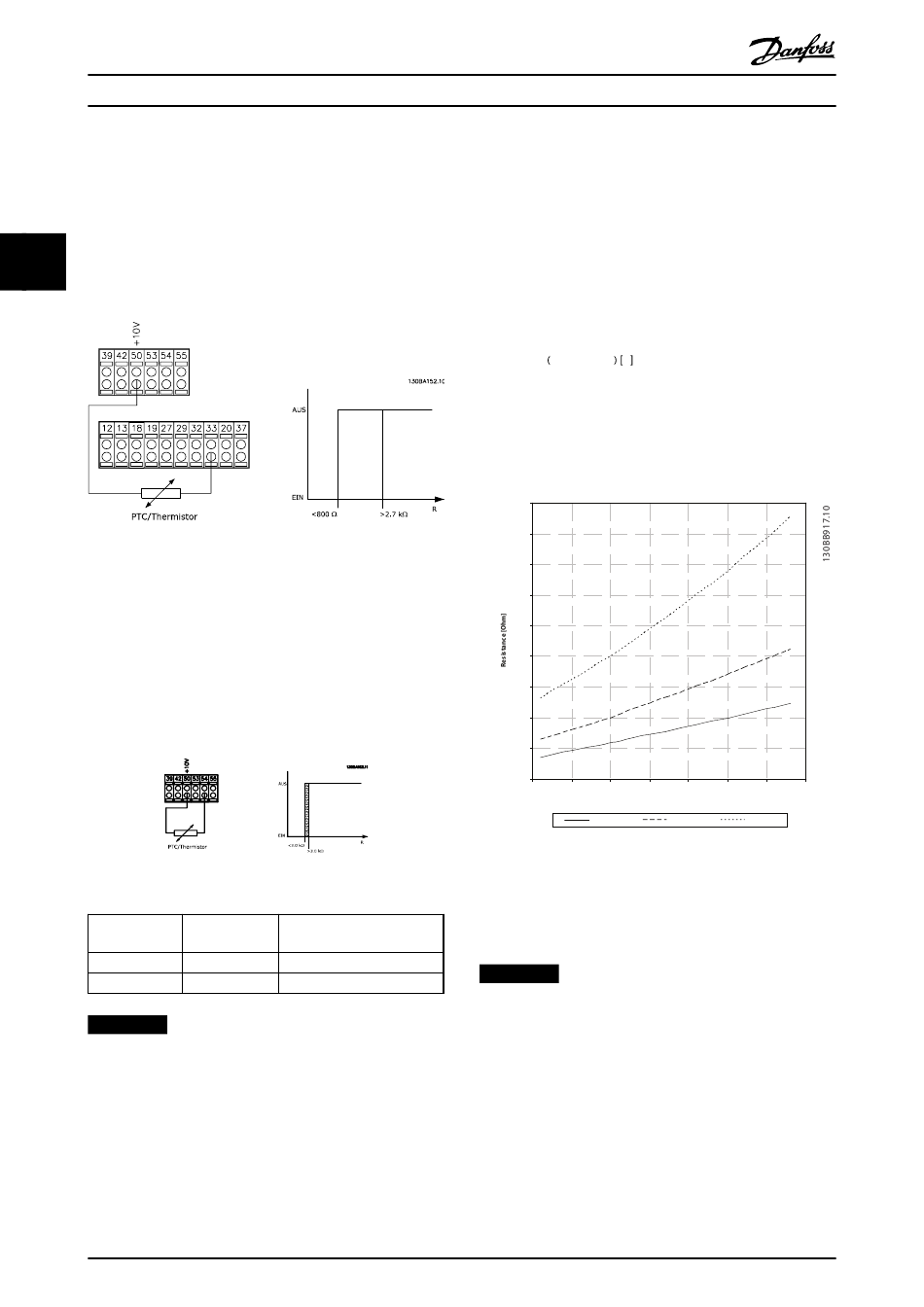

Parameterbeschreibungen
Bei Verwendung eines Digitaleingangs und 10 V als
Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist.
Parametereinstellung:
Stellen Sie Parameter 1-90 Thermischer Motorschutz auf [2]
3 3
Thermistor Abschalt. ein.
Stellen Sie Parameter 1-93 Thermistoranschluss auf [6]
Digitaleingang ein.
Abbildung 3.13 PTC-Thermistorverbindung - Digitaleingang
Bei Verwendung eines Analogeingangs und 10 V als
Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist.
Parametereinstellung:
Stellen Sie Parameter 1-90 Thermischer Motorschutz auf [2]
Thermistor Abschalt. ein.
Stellen Sie Parameter 1-93 Thermistoranschluss auf [2]
Analogeingang 54 ein.
Abbildung 3.14 PTC-Thermistorverbindung - Analogeingang
Eingang
Digital/analog
Digital
Analog
HINWEIS
Prüfen Sie, ob die gewählte Versorgungsspannung der
Spezifikation des benutzten Thermistorelements
entspricht.
54
Programmierungshandbuch
Versorgungs- Grenzwert
spannung Abschaltwerte
< 800 Ω - > 2,7 kΩ
10 V
10 V
< 3,0 kΩ - > 3,0 kΩ
Danfoss A/S © Version 2014-05-21 Alle Rechte vorbehalten.

3.3.11.2 KTY-Sensorverbindung

(Nur FC 302)
KTY-Sensoren werden insbesondere in Permanentmagnet-
Servomotoren (PM-Motoren) zur dynamischen Anpassung
von Motorparametern als Statorwiderstand
(Parameter 1-30 Statorwiderstand (Rs)) für PM-Motoren und
auch als Rotorwiderstand (Parameter 1-31 Rotorwiderstand
(Rr)) für Asynchronmotoren verwendet, je nach Wicklungs-
temperatur. Die Berechnung lautet:
wobei
Rs = Rs 20° C x 1 + α cu x Δ T Ω
KTY-Sensoren können für den Motorschutz verwendet
werden (Parameter 1-97 KTY-Schwellwert).
FC 302 kann mit drei KTY-Sensortypen arbeiten, die in
Parameter 1-95 KTY-Sensortyp definiert sind. Die
tatsächliche Sensortemperatur kann über
Parameter 16-19 KTY-Sensortemperatur ausgelesen werden.
4500
4000
3500
3000
2500
2000
1500
1000
500
0
-25 0 25 50
Temperature [°C]
KTY type 1
Abbildung 3.15 Auswahl KTY-Typ
KTY-Sensor 1: 1 kΩ bei 100 °C (z. B. Philips KTY 84-1)
KTY-Sensor 2: 1 kΩ bei 25 °C (z. B. Philips KTY 83-1)
KTY-Sensor 3: 2 kΩ bei 25 °C (z. B. Infineon KTY-10)
HINWEIS
Wenn die Temperatur des Motors durch einen
Thermistor oder KTY-Sensor verwendet wird, wird die
PELV (Schutzkleinspannung - Protective extra low
voltage) im Falle von Kurzschlüssen zwischen Motorwick-
lungen und Sensor nicht kompiliert. Zur
Übereinstimmung mit der PELV muss der Sensor
zusätzlich isoliert werden.
α cu = 0.00393
75 100 125 150
KTY type 2 KTY type 3
MG33MH03
