Kompass-Display; Gps-Status-Display - Icom IC-M91D Bedienungsanleitung

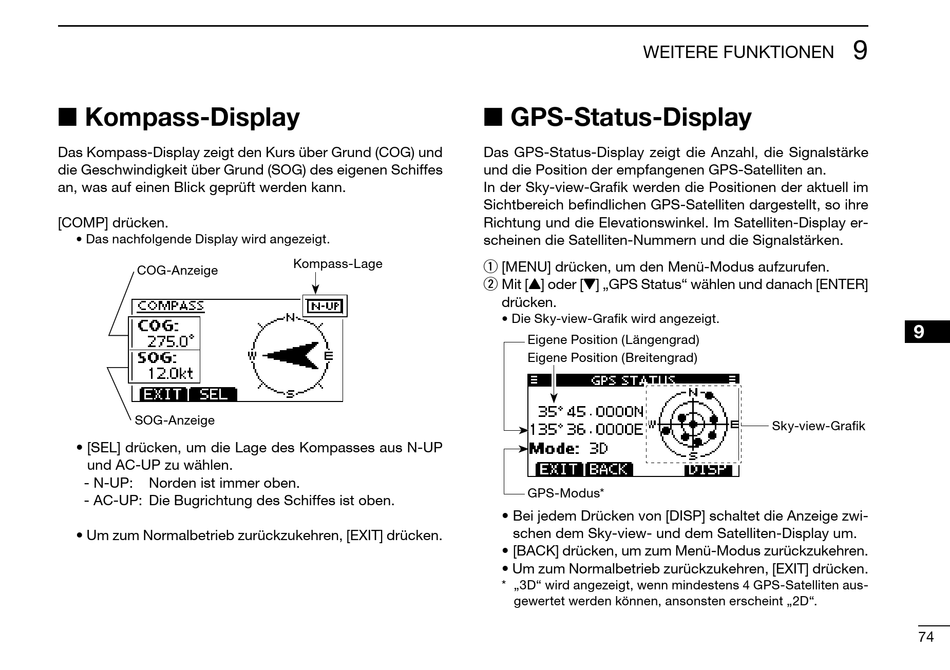

■ Kompass­Display
Das Kompass-Display zeigt den Kurs über Grund (COG) und
die Geschwindigkeit über Grund (SOG) des eigenen Schiffes
an, was auf einen Blick geprüft werden kann.
[COMP] drücken.
• Das nachfolgende Display wird angezeigt.
COG-Anzeige
SOG-Anzeige
• [SEL] drücken, um die Lage des Kompasses aus N-UP
und AC-UP zu wählen.
- N-UP: Norden ist immer oben.
- AC-UP: Die Bugrichtung des Schiffes ist oben.
• Um zum Normalbetrieb zurückzukehren, [EXIT] drücken.
Kompass-Lage
WEITERE FUNKTIONEN
■ GPS­Status­Display
Das GPS-Status-Display zeigt die Anzahl, die Signalstärke
und die Position der empfangenen GPS-Satelliten an.
In der Sky-view-Grafik werden die Positionen der aktuell im
Sichtbereich befindlichen GPS-Satelliten dargestellt, so ihre
Richtung und die Elevationswinkel. Im Satelliten-Display er-
scheinen die Satelliten-Nummern und die Signalstärken.
q [MENU] drücken, um den Menü-Modus aufzurufen.
w Mit [Y] oder [Z] „GPS Status" wählen und danach [ENTER]
drücken.
• Die Sky-view-Grafik wird angezeigt.
Eigene Position (Längengrad)
Eigene Position (Breitengrad)
GPS-Modus*
• Bei jedem Drücken von [DISP] schaltet die Anzeige zwi-
schen dem Sky-view- und dem Satelliten-Display um.
• [BACK] drücken, um zum Menü-Modus zurückzukehren.
• Um zum Normalbetrieb zurückzukehren, [EXIT] drücken.
* „3D" wird angezeigt, wenn mindestens 4 GPS-Satelliten aus-
gewertet werden können, ansonsten erscheint „2D".
9
1
2
3
4
5
6
7
8
9
10
11
12
Sky-view-Grafik
13
14
15
16
74
