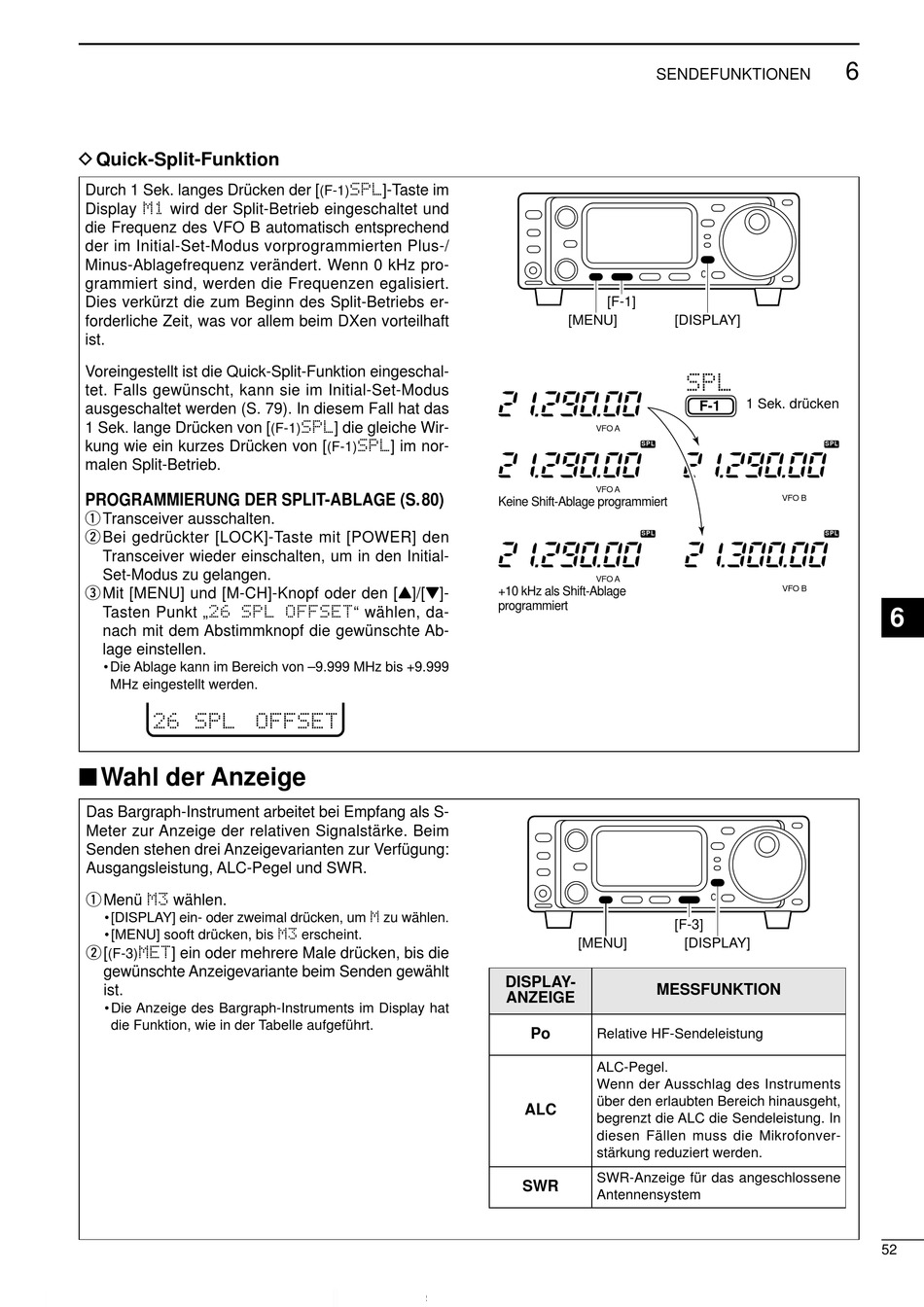

D Quick-Split-Funktion
Durch 1 Sek. langes Drücken der [
Display M1 wird der Split-Betrieb eingeschaltet und
die Frequenz des VFO B automatisch entsprechend
der im Initial-Set-Modus vorprogrammierten Plus-/
Minus-Ablagefrequenz verändert. Wenn 0 kHz pro-
grammiert sind, werden die Frequenzen egalisiert.
Dies verkürzt die zum Beginn des Split-Betriebs er-
forderliche Zeit, was vor allem beim DXen vorteilhaft
ist.
Voreingestellt ist die Quick-Split-Funktion eingeschal-
tet. Falls gewünscht, kann sie im Initial-Set-Modus
ausgeschaltet werden (S. 79). In diesem Fall hat das
1 Sek. lange Drücken von [
kung wie ein kurzes Drücken von [
malen Split-Betrieb.
PROGRAMMIERUNG DER SPLIT-ABLAGE (S.80)
q Transceiver ausschalten.
w Bei gedrückter [LOCK]-Taste mit [POWER] den
Transceiver wieder einschalten, um in den Initial-
Set-Modus zu gelangen.
e Mit [MENU] und [M-CH]-Knopf oder den [Y]/[Z]-
Tasten Punkt „26 SPL OFFSET" wählen, da-
nach mit dem Abstimmknopf die gewünschte Ab-
lage einstellen.
• Die Ablage kann im Bereich von –9.999 MHz bis +9.999
MHz eingestellt werden.
26 SPL OFFSET
Wahl der Anzeige
Das Bargraph-Instrument arbeitet bei Empfang als S-
Meter zur Anzeige der relativen Signalstärke. Beim
Senden stehen drei Anzeigevarianten zur Verfügung:
Ausgangsleistung, ALC-Pegel und SWR.
q Menü M3 wählen.
• [DISPLAY] ein- oder zweimal drücken, um M zu wählen.
• [MENU] sooft drücken, bis M3 erscheint.
MET] ein oder mehrere Male drücken, bis die
w [
(F-3)
gewünschte Anzeigevariante beim Senden gewählt
ist.
• Die Anzeige des Bargraph-Instruments im Display hat
die Funktion, wie in der Tabelle aufgeführt.
SPL]-Taste im
(F-1)
SPL] die gleiche Wir-
(F-1)
SPL] im nor-
(F-1)
SENDEFUNKTIONEN
[F-1]
[MENU]
VFO A
SPL
VFO A
Keine Shift-Ablage programmiert
SPL
VFO A
+10 kHz als Shift-Ablage
programmiert
[MENU]
DISPLAY-
MESSFUNKTION
ANZEIGE
Po
Relative HF-Sendeleistung
ALC-Pegel.
Wenn der Ausschlag des Instruments
über den erlaubten Bereich hinausgeht,
ALC
begrenzt die ALC die Sendeleistung. In
diesen Fällen muss die Mikrofonver-
stärkung reduziert werden.
SWR-Anzeige für das angeschlossene
SWR
Antennensystem
6
[DISPLAY]
SPL
1 Sek. drücken
F-1
SPL
VFO B
SPL
VFO B
[F-3]
[DISPLAY]
6
52
