Licht schalten mit Innenstation und
Magnetkontakt

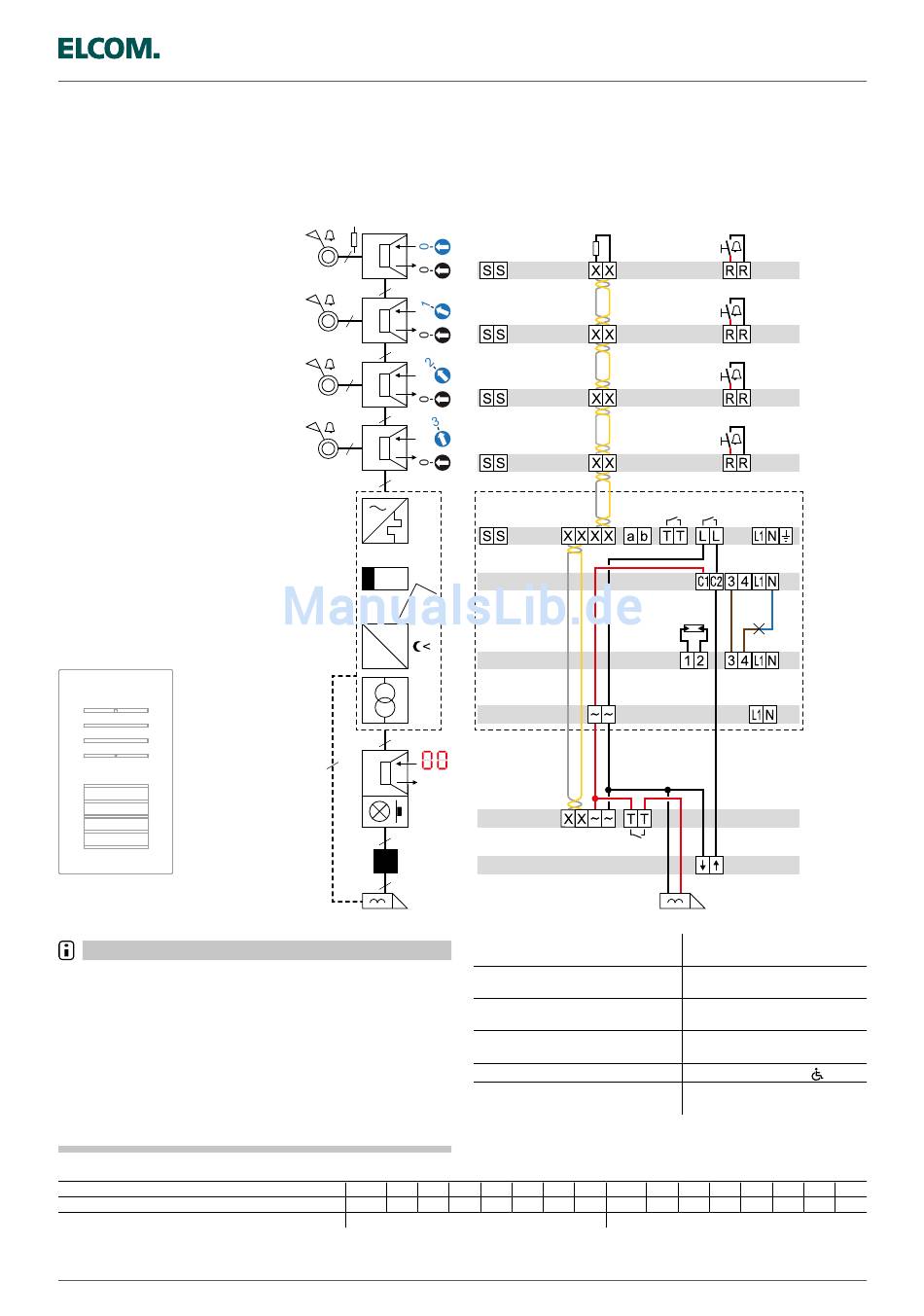

Beispielhaft 4 Audio Innenstationen, eine Audio Außenstation, ein
Treppenlichtzeitschalter mit Schließer Magnetkontakt am 12 V~
Steuereingang und ein Dämmerungsschalter in einer Durchgangs-
installation.
0/0
0/1
0/2
0/3
Planungshinweise
Hinweis
Es können auch mehrere Magnetkontakte parallel am Treppenlicht-
zeitschalter mit galvanisch getrenntem 12 V~ Eingang (z. B. Eltako
TLZ12-8plus) angeschlossen werden. Somit kann beim Öffnen der
Hauseingangstür oder Wohnungstüren das Licht automatisch
eingeschaltet werden.
Mit dem Dämmerungsschalter mit Fernfühler z. B. Hager EEN101
wird nur bei entsprechender Dämmerung das Licht eingeschaltet
In der Innenstation am Leitungsende verbleibt der Abschluss-
widerstand. In den vorherigen müssen diese entfernt werden.
Um die Option einer späteren Komforterhöhung durch Video-Geräte
zu erhalten, sollten 8 Innenstationen je Zweig und 32 im Strang nicht
überschritten werden.
1)
Maximalausbau mit Innenstationen Audio Anzahl bei n Außenstationen
Außenstationen
Innenstationen Audio
Zweige für Audio Innenstationen Minimum
1)
Mit Strangkopplern lassen sich maximal 256 Innenstationen und 150 Außenstationen betreiben.
