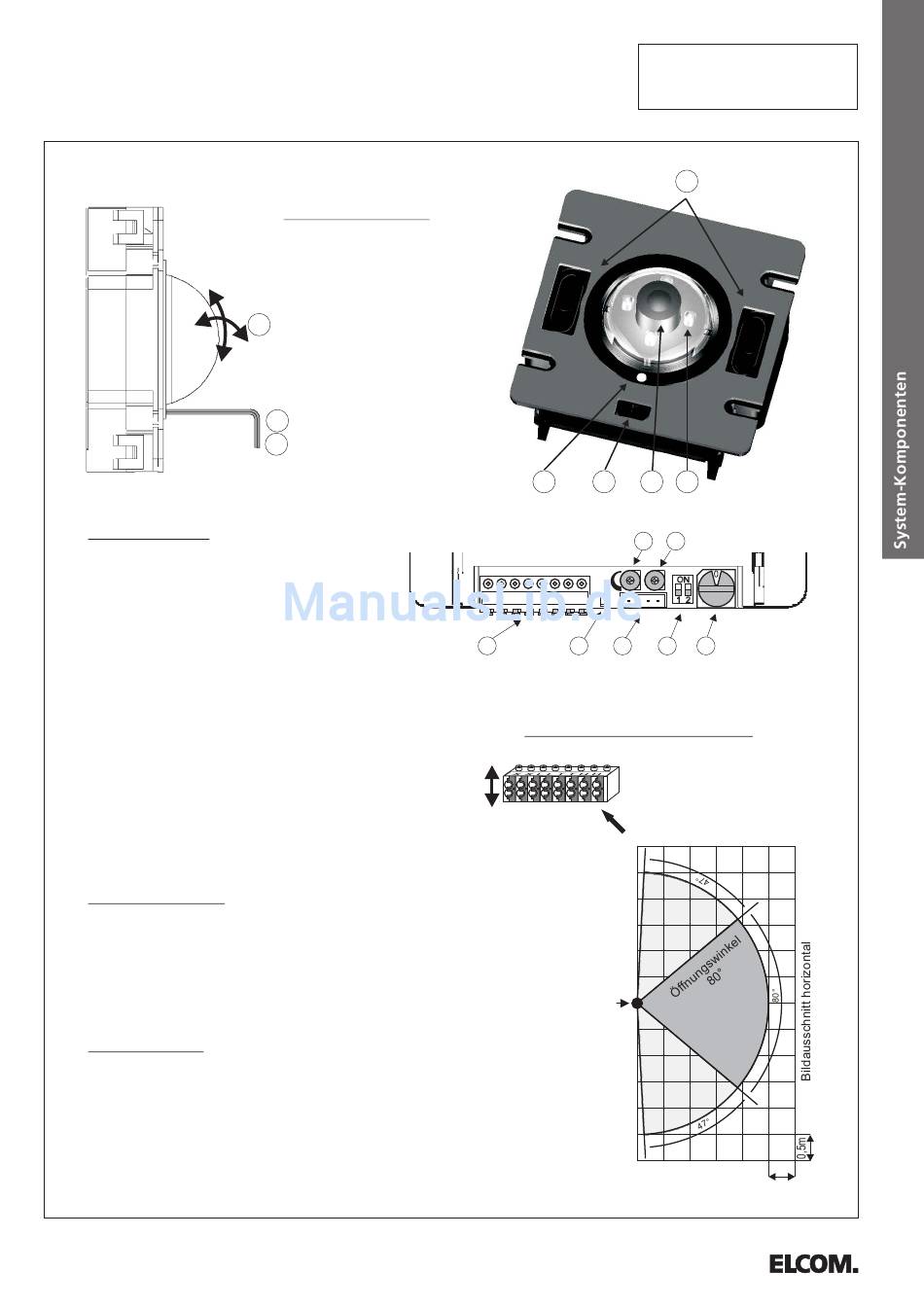

Kamera mit Türlautsprecher
BTC-500
Beschreibung:
1.
Feststellschraube
2.
Mikrofon
3.
Kamera
4.
Infrarotbeleuchtung
5.
Lautsprecher
6.
Anschlussklemmen
Klemme X/X: i2-BUS 2Draht-Video-Busleitung
Klemme L/L: Lichttaster Anschluss
Klemme T/T: potentialfreier Türöffner Schaltkontakt (max.24V/1A)
Klemme H/H Kameraheizung (12VAC/90mA)
7.
Status-LED
Signalisiert aktiven Zustand
8.
Anschluss für Tastenexpander BTE-116
9.
Mikrofonregler
10. Lautstärkeregler
11. Betriebsartschalter
Schalter 1:
Türöffner jederzeit on/off
Schalter 2:
Quittungstöne on/off
12. Drehschalter Türadresse
Einbauhinweise:
Die Kamera darf nicht ausgerichtet werden auf:
- Leuchten oder andere Lichtquellen
- direkte Sonneneinstrahlung
- Bildhintergrund mit großer Helligkeit oder starken Kontrasten
- stark reflektierende Wände
Empfohlene Einbauhöhe ca. 1,60m
Kameradaten:
Auflösung:
Lichtempfindlichkeit:
Umschaltung:
Öffnungswinkel:
Verstellbereich:
Einstellen der Kamera:
a) Lösen der Feststellschraube mit
dem beigefügten Schlüssel bis die
Kamera sich leicht einstellen lässt.
b) Ausrichten der Kamera.
c) Sichern der Kamera-Einstellung
durch Anziehen der Feststellschraube
b
a
c
(rot)
320.000 Pixel
0,1Lux / F2.0
COLOR/SW bei Tag/Nacht
60° Vertikal 80° Horizontal
+/- 47° horizontal / vertikal
1
2
3
9
X X L L T T H H
6
7
8
Anschlussklemmblock abziehbar
Leiter anschließen:
Leiter einfach einstecken.
(Massivleiter
Leiter lösen:
Orangenen Drücker betätigen.
Leiter herausziehen.
Kamera
AN BTC-500
28.09.2009
5
4
10
ON
1 2
11
12
Ø
0,4-0,8mm)
0,5m
Entfernung
25
