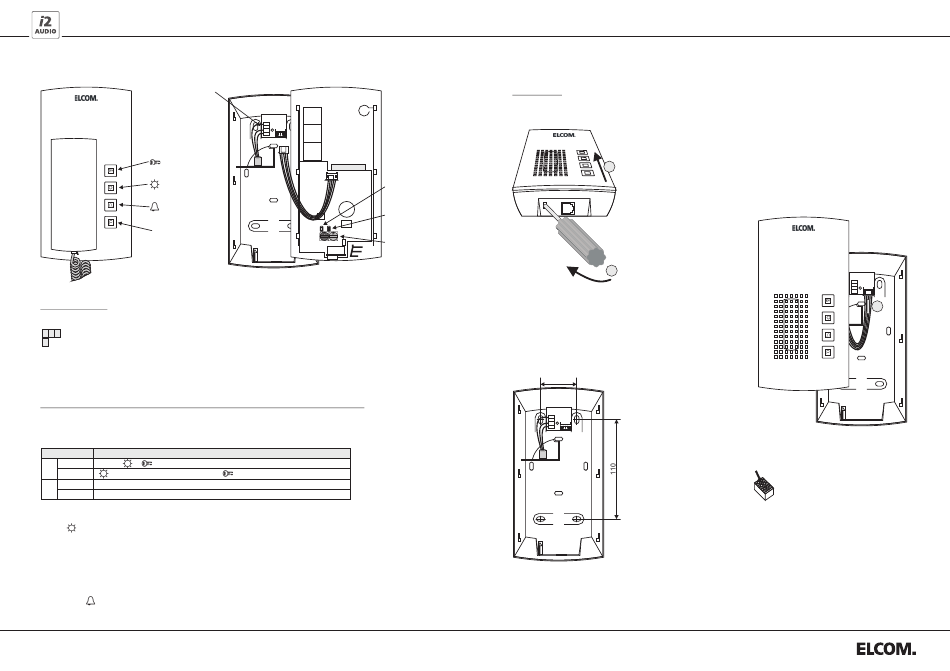

ELCOM BHT-200 Kurzanleitung

BHT-200 Haustelefon
Anschlussklemmen
Türöffner-Taste
Licht-Taste
Rufabsteller
P-Taste
Beschreibung:
Anschlussklemmen
i2-BUS Anschluss (Beide 'a' Anschlüsse intern verbunden)
a a b
Anschluss des Etagenruftasters (Gegenpol i2-BUS 'a' oder 'b')
R
Drehcodierschalter zur Adresseinstellung
schwarz: Gruppenadresse 0-F (entsprechend der Einstellung am Tastenexpander BTE-116)
blau: Teilnehmeradresse 0-F (entsprechend des verwendeten Anschlusses 0-F am Tastenexpander)
Es dürfen max. 3 Haustelefone mit der gleichen Adresse installiert werden (Parallelbetrieb) !
Jumper Konfiguration
Jumper
Funktion
gesteckt Tasten + Licht- und Türöffnerfunktion (Werkseinstellung)
JP1
gezogen
Taste Internruf zu Adresse F/F
gesteckt Keine Weiterleitung des Etagenrufs (Werkseinstellung)
JP2
gezogen Weiterleitung des Etagenrufs zum parallel adressierten Haustelefon
Ruftonlautstärke einstellen
Drücken Sie bei aufgelegtem Hörer die Taste P und halten diese gedrückt.
Mit der Taste läßt sich die Ruftonlautstärke in 3 Stufen einstellen.
Rufton einstellen
Es stehen 12 harmonische Ruftöne (davon 6 Gongtöne) zur Verfügung, die jeweils verschiedenen Türstationen,
dem Etagenruf oder dem Internruf zugeordnet werden können. Eingestellt wird immer jener Rufton, welcher
zuletzt ausgelöst wurde.
Drücken Sie bei aufgelegtem Hörer die Taste P und halten diese gedrückt.
Mit der Taste läßt sich der gewünschte Rufton auswählen.
AN_BHT-200_DE_110509
R
a
a
b
Jumper JP1
Jumper JP2
Drehcodierschalter
Taste Internruf zu Adresse F/E
Montage:
Lösen Sie mit einem Schraubendreher die Verriegelung
und schieben Sie den Gehäusedeckel nach oben.
2
1
Montieren Sie den Gehäuseboden und
schließen Sie die Zuleitung an.
40
R
a
a
b
Draht anschließen:
Draht einfach einstecken.
(Massivleiter
Draht lösen:
Orangenen Drücker betätigen.
Draht herausziehen.
Technische Änderungen, Irrtümer und Druckfehler vorbehalten.
Hotline: hotline@elcom.de
Art.Nr.: 0221101
Ziehen Sie das Verbindungskabel
im Gehäuseunterteil ab.
R
a
a
b
3
Ø 0,4-0,8mm)
