ELCOM 2Draht Systemhandbuch Seite 63

2Draht Access Gate 3WE

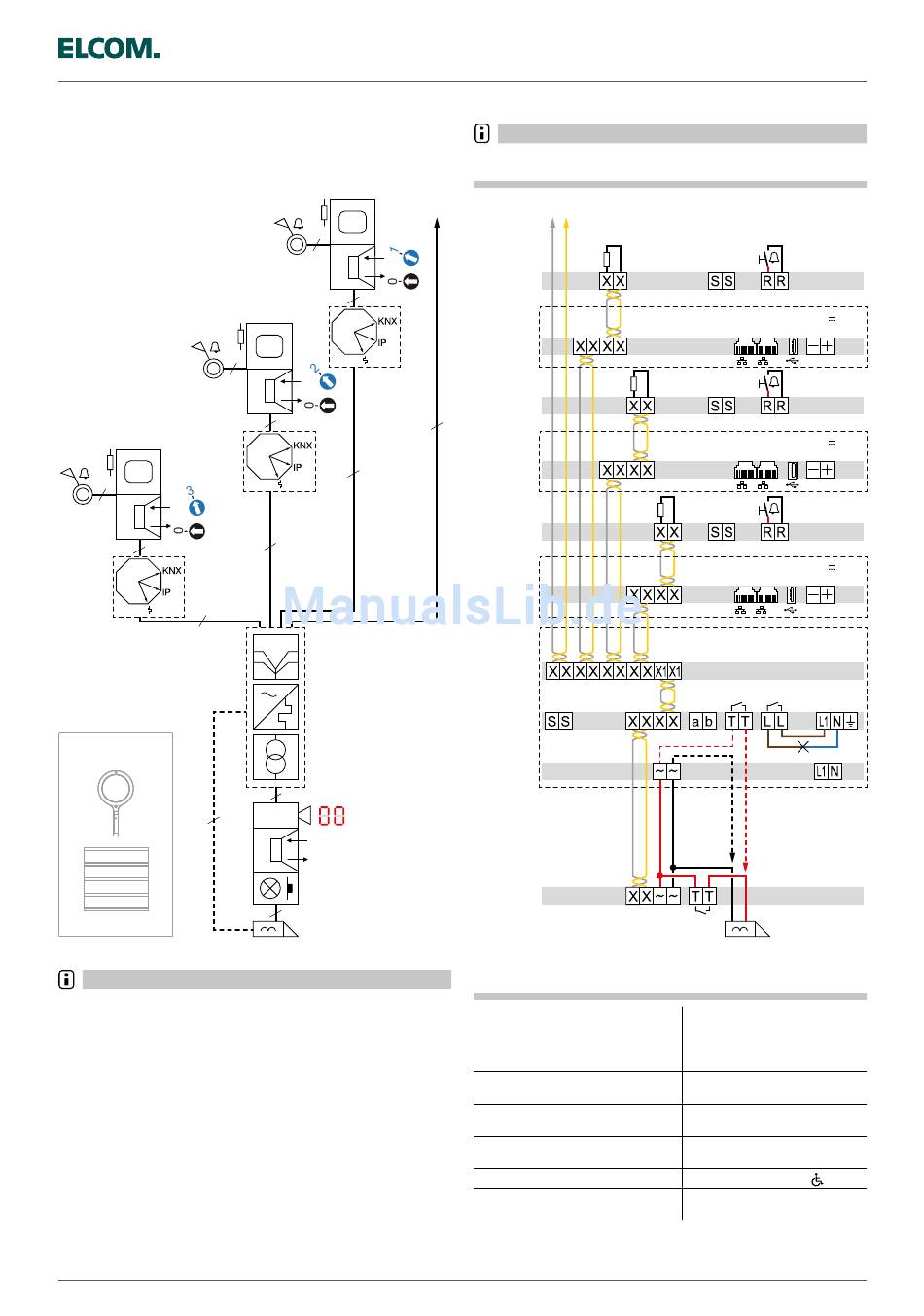

Beispielhaft 3 Video Innenstationen und eine Video
Außenstation in einer Sterninstallation.
2
2
2
*
2
2
0/0
0/1
0/2
0/3
Planungshinweise
Hinweis
* Das 2Draht Access Gate kann über POE oder eine 24 V=
Spannungsversorgung betrieben werden.
In der manipulationsgeschützten gestrichelt dargestellten Variante
darf die Türöffner-Zuleitung der Strangversorgung nicht durch die
Außenstation geführt werden.
Innenstationen am Zweigende und nicht angeschlossene Verteiler-
Zweige sind mit einem Abschlusswiderstand abzuschließen.
Durchverdrahten des Leitungsschirms und einseitiges Erden im
Verteiler erhöht die Störfestigkeit.
Kamera-Erfassungsbereich bei Auswahl des Montageortes beachten.
Maximalausbau beachten, das Access Gate belastet den 2Draht Bus
wie eine Innenstation.
Ohne angeschlossene Innenstationen muss der Access Gate Anschluss
Mon mit einem Abschlusswiderstand abgeschlossen werden.
Nach dem Access Gate dürfen maximal 2 Innenstationen im
Parallelbetrieb gleich adressiert werden.
Technische Änderungen vorbehalten
2
2
*
2
2
*
2
2
4
4
2
2Draht Video Installation
2Draht Access Gate 3WE
Hinweis
Das 2Draht Access Gate kann in einer Sterninstallation auch je
Zweig/Wohneinheit installiert werden.
Cam
Mon
Cam
Mon
Cam
Cam
Access Gates dürfen nicht in einem Zweig durchverdrahtet werden,
Türruf- und Bildspeicherfunktion wäre fehlerhaft.
Platzbedarf der Reiheneinbaugeräte
im TK-Verteiler
Platzbedarf des Access Gate im
Unterverteiler der Wohnung
Türöffner-Entriegelungszeit
einstellbar
Nachlaufzeit potenzialfreier Licht-
kontakt (230 V geeignet) einstellbar
Ruftaster-Hinterleuchtung
einstellbar
Montagehöhe Innenstation (Mitte)
Montagehöhe Außenstation (Mitte
Kamera)
24 V
LAN 0,5 A
1 2
24 V
0,5 A
LAN
1 2
24 V
0,5 A
LAN
Mon 1 2
230 V~PE
Mon
230 V~
12 V~
6 TE bei POE Versorgung
10 TE mit 24 V= Spannungs-
versorgung Berker 75910003
1 ... 10 s
1 s ... 5 min
Dauer Aus / helligkeitsabhängig
Ein und Aus / Dauer Ein
ca. 1,5 m ( 1,3 m)
ca. 1,5 m
