Fingerabdruck-Leser - ELCOM 2Draht Systemhandbuch

2Draht Produktinformationen

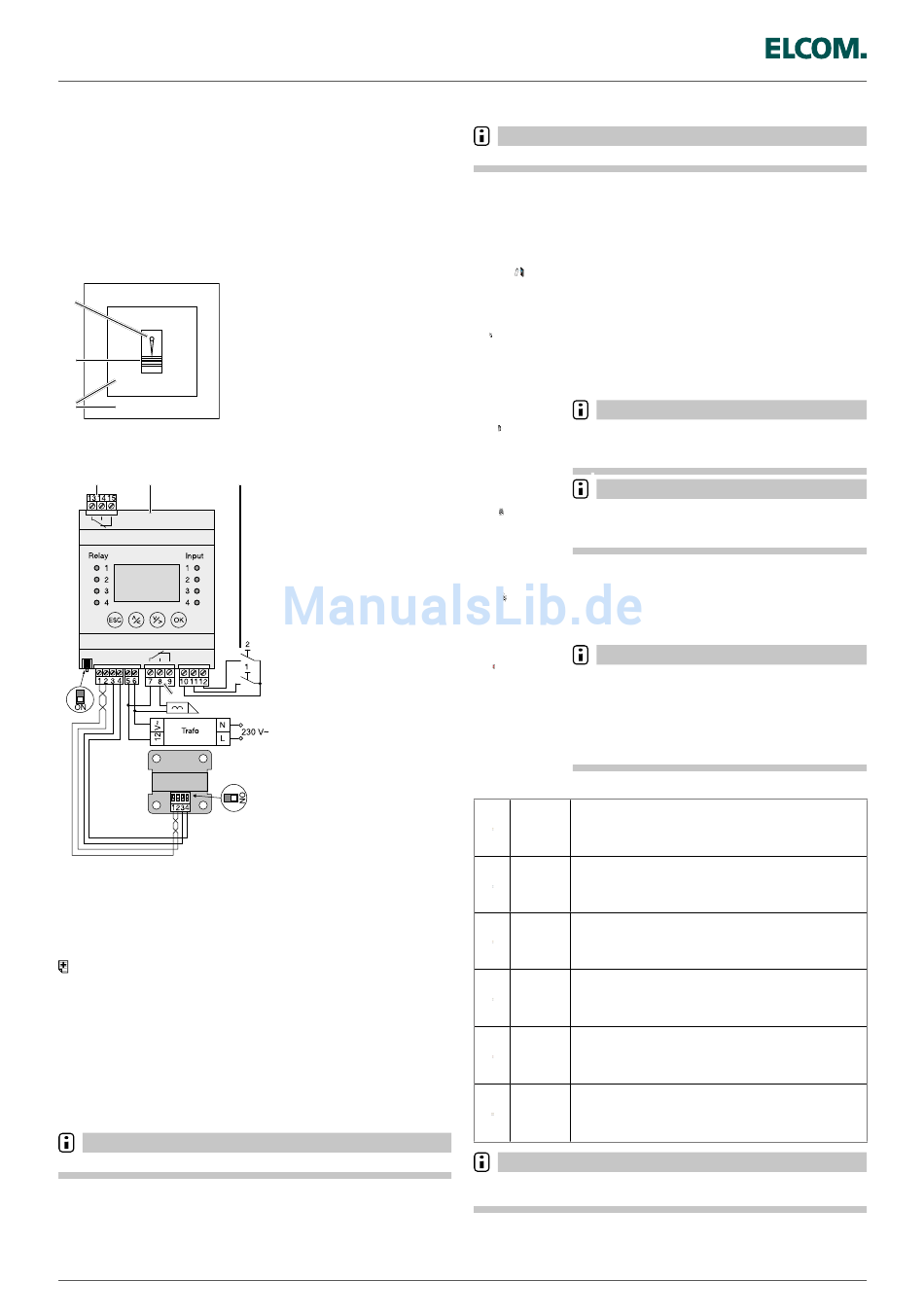

Fingerabdruck-Leser

Fingerabdruck-Leser Modul EB
Das Fingerabdruck-Leser Modul FPM-200 besteht aus einem
Edelstahl Fingerscanner und der Steuereinheit zur Hutschienenmontage
im Elektroverteiler.
Es können bis zu 99 Finger/Benutzer eingelesen werden, welche
zur Steuerung der beiden potenzialfreien Schaltkontakte (Relais 1/2)
verwendet werden. Die Schaltdauer der Relais ist von 1 – 99 Sekunden
einstellbar – alternativ können die Relais auch im Bistabil-Modus
arbeiten. Über die menügeführte Steuereinheit lässt sich das System
konfigurieren. Es können jederzeit Benutzer hin zugefügt oder auch
gelöscht werden.
(1)
(2)
(3)
(1) Fangpunkt/Status-LED
(2) Sensor
(3) Edelstahl
(4) (5) (6)
*
(7)
Türöffner
Unten
*Leitungsabschluss immer
einschalten! (Werkseinstellung)
(4) Relais 2
(5) Steuereinheit
(6) Optionale Innentaster
(7) Relais 1
Weitere Beispiele siehe Anwendungsbeispiele
Anschluss
Die Verdrahtung zwischen Fingerscanner und Steuereinheit erfolgt
über die Klemmen 1 – 4. Dabei ist darauf zu achten, dass zumindest
für die Datenleitung 1 + 2 ein verseiltes Adernpaar (Twisted-pair)
verwendet wird. Die Versorgung des Fingerscanners erfolgt über die
Klemmen 3/4 aus der Steuereinheit. Bei einem Aderndurchmesser von
0,8 mm beträgt die maximale Entfernung zwischen Fingerscanner
und Steuereinheit 50 m. Bei größeren Entfernungen oder kleinerem
Aderndurchmesser können die Adern der Versorgung 3 + 4
gedoppelt werden.
Hinweis
Die Datenleitung der Klemmen 1 + 2 darf nicht gedoppelt werden.
Spannungsversorgung
Die Spannungsversorgung erfolgt über die Klemmen 5 + 6 der
Steuereinheit mit einer Spannung von 8 – 24 V AC oder DC.
134
rechts
Hinweis
Wir empfehlen zur Versorgung einen 12 V AC Netztransformator.
Fingerführung
„ Die Mitte des dritten Fingerglieds direkt auf dem
Fangpunkt der Fingerführung platzieren.
Finger nicht verdrehen/verkanten, sondern
„
gerade und mittig zwischen den Fingerführungs-
kanten auflegen.
Hinweis
Das Auflegen soll möglichst „flach" erfolgen.
Nur ein kleiner Schlitz zwischen Sensor und
Finger sollte verbleiben.
Hinweis
Beim Auflegen des Fingers sollten die restlichen
Finger mit ausgestreckt werden. Die Bedienung
erfolgt dann entspannter und ruhiger.
Finger gleichmäßig in einer Zeit von ca. 1 ... 1,5
„
Sekunden nach unten über den Sensor ziehen.
Hinweis
Ziehen Sie zu schnell, so zeigt die Statusan zeige
im Fangpunkt „rot":
Während dieser Bewegung darf nicht die Stellung
der Fingerglieder (z. B. indem Sie das dritte Finger-
glied anwinkeln) verändert werden.
Die Scan Bewegung ist ohne Druck auszuführen.
LED-Anzeige
Keine Bus-Verbindung zur Steuereinheit. Verbindungs-
ORANGE
leitung prüfen bzw. „Geräte Initialisierung" durchführen.
blinkend
langsam
Das System ist online - alle Komponenten
BLAU
kommunizieren korrekt.
leuchtend
Signalisiert, nachdem der Finger über den Sensor
ORANGE
bewegt wurde, die Auswertung/Vergleich (Enrollment).
blinkend
schnell
Fingererkennung:
GRÜN
Finger erkannt, Relais wird entsprechend geschaltet.
leuchtend
Fingererkennung:
ROT
Finger nicht erkannt oder schlechtes Fingerbild,
leuchtend das keinen Vergleich zulässt.
Fingeraufnahme-Modus:
ORANGE Fingerabdruck Aufnahmebereitschaft. Finger über
leuchtend den Sensor führen, um das Referenzfingerbild zu
speichern.
Hinweis
Über den Steuereinheit Menüpunkt „LED-Helligkeit" lässt sich
die blaue Stand-by Anzeige dimmen oder abschalten.
Technische Änderungen vorbehalten
