Integration von Audio-Komponenten
Da das 2Draht Bussystem stetig weiterentwickelt wird, stehen noch
nicht alle Komponenten in der 2Draht Bustechnik zur Verfügung.
Es besteht aber die Möglichkeit, i2Audio Geräte in den 2Draht
Bussystem zu integrieren.
i2-Bus Audiokomponenten dürfen nicht ohne entsprechende
Audio-Auskoppler in das 2Draht Bussystem integriert werden.
Zur Unterscheidung ist die Audio-Busleitung mit (a/b) und die
2Draht Busleitung mit (X/X) gekennzeichnet.
Für den Anschluss der Audiokomponenten bestehen folgende
Möglichkeiten:
- Die Audiokomponenten können direkt an die Anschlüsse (a/b)
der Strangversorgung angeschlossen werden. Die Verdrahtung
der Audio-Busteilung (a/b) kann dabei nach einer beliebigen
Reihen-, Stern- oder Baumstruktur erfolgen.
- In die 2Draht Busleitung (X/X) wird ein Audio-Auskoppler
integriert. An die Anschlüsse (a/b) des Audio-Auskopplers
können die Audiokomponenten angeschlossen werden.
Die Audio-Auskoppler sind als UP-Gerät für die Montage
in der Schalter-/Abzweigdose oder als Reiheneinbau-Gerät
zur Montage im Verteiler erhältlich.
2
2
2
2
X/X
a/b
X/X
2+2

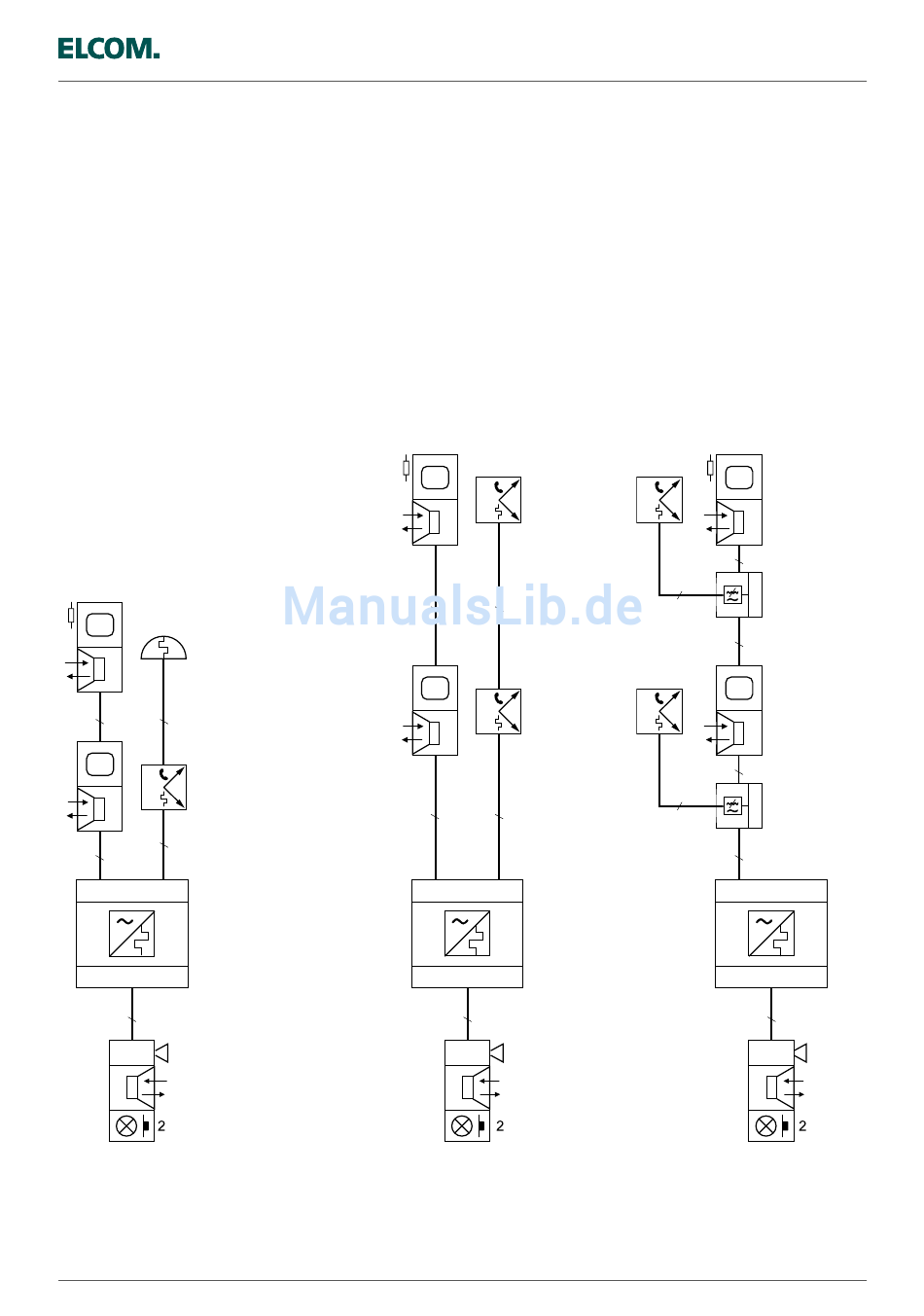

TK-Schnittstelle und Nebensignalgerät am
a/b Anschluss der Strangversorgung
Technische Änderungen vorbehalten
2
2
2
2
X/X
a/b
X/X
2+2
2 TK-Schnittstellen am Audio-Anschluss a/b
der Strangversorgung
2Draht Grundlagen
Integration von Audio-Komponenten
2
2
2 TK-Schnittstellen an Audio-Auskopplern
2
2
2
2
X/X
a/b
X/X
2+2
21
