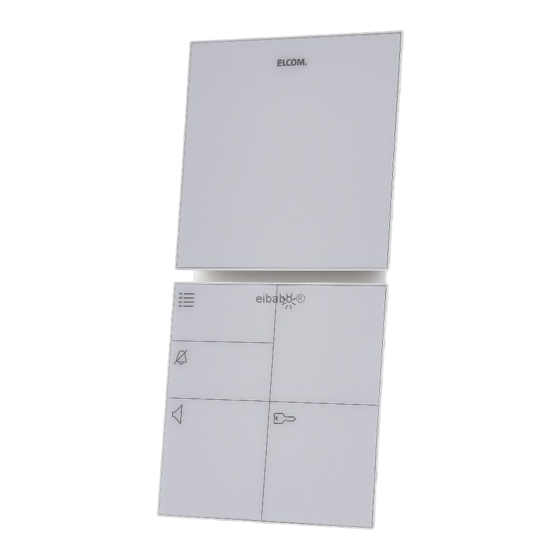

BFT-210 Haustelefon
BFT-210 Haustelefon
Art.-Nr.: 171.210.x
Bedienungs- und Montageanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß
den einschlägigen Installationsnormen, Richtlinien, Bestimmungen, Sicherheits- und
Unfallverhütungsvorschriften des Landes erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

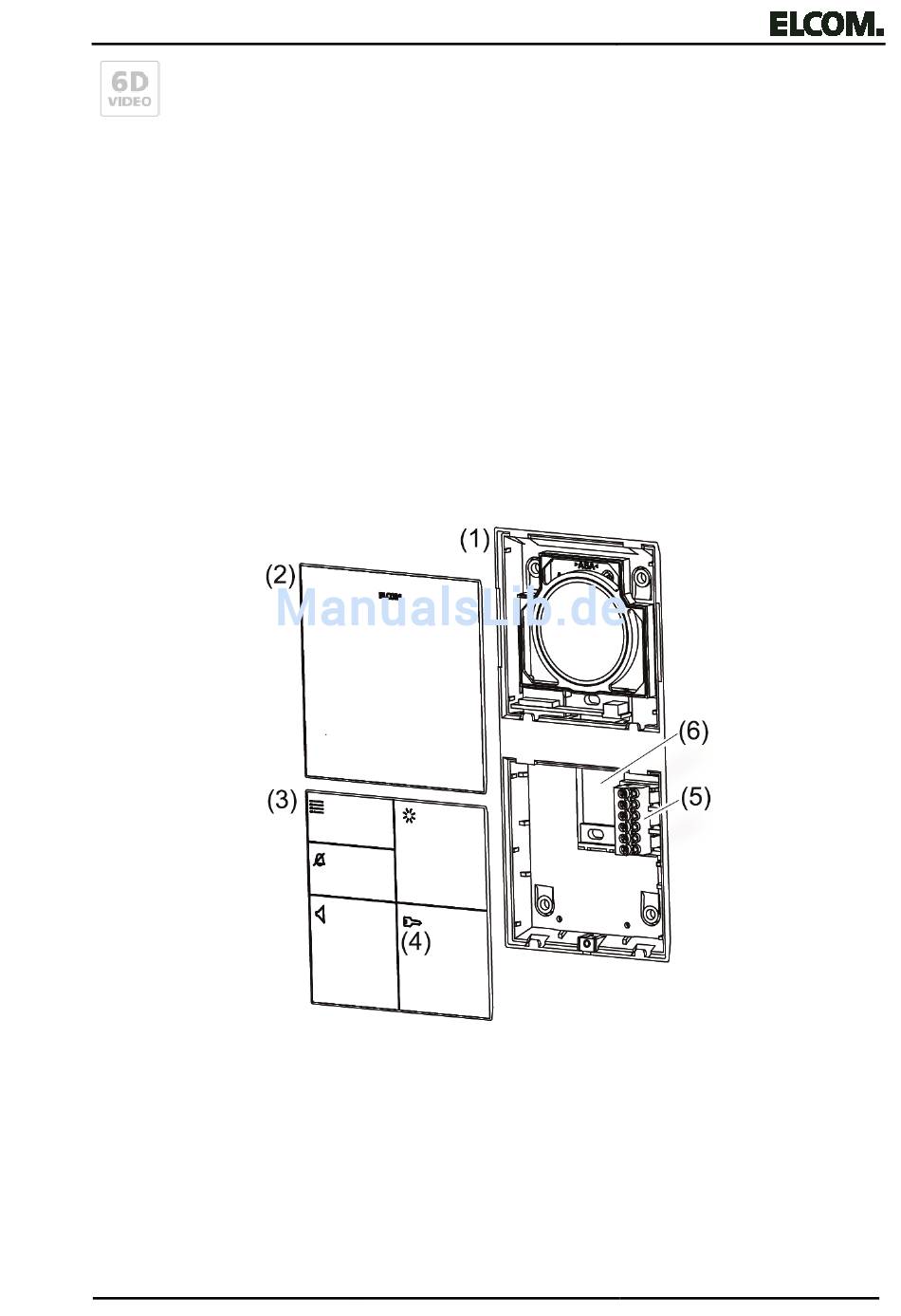

Bild 1: Geräteaufbau
(1) Unterteil
(2) Lautsprecher-Aufsatz
(3) Tasten-Aufsatz
(4) Bedientasten
(5) Anschlussklemmen
(6) Leitungseinführung / Klemmbereich
Seite 1/9
0221215
02/2013
Werbung
Verwandte Anleitungen für ELCOM BFT-210
Inhaltszusammenfassung für ELCOM BFT-210
- Seite 1 BFT-210 Haustelefon BFT-210 Haustelefon Art.-Nr.: 171.210.x Bedienungs- und Montageanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß den einschlägigen Installationsnormen, Richtlinien, Bestimmungen, Sicherheits- und Unfallverhütungsvorschriften des Landes erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen.
- Seite 2 – Ausschließlich zum Gebrauch in tropf- und spritzwasserfreien Innenbereichen geeignet Produkteigenschaften – Anschluss für Etagenruf-Klingeltaster – Lichttaste z.B. für Treppenhaus- oder Hoflicht (Elcom Lichtautomat erforderlich) – Ruftonmelodie- und Tastenton-Lautstärke sowie Mikrofonempfindlichkeit einstellbar – 16 Ruftonmelodien, abstellbar mit Kontroll-LED – Halbduplex-Betrieb temporär und fest einstellbar –...
- Seite 3 Der Reinigungsmodus ist für 60 s aktiviert und die LEDs der Bedientasten blinken. Eingehende Rufe beenden den Reinigungsmodus. Treppenhaus Licht einschalten Der Elcom Lichtautomat ist installiert. Taste kurz < 3 s betätigen. Das Treppenhaus Licht wird für die eingestellte Nachlaufzeit eingeschaltet.
- Seite 4 BFT-210 Haustelefon 4 Informationen für die Elektrofachkraft 4.1 Montage Gerät montieren und in Betrieb nehmen Geeigneten ebenen Montageort wählen. Montageempfehlung: UP Gerätedose verwenden Mit beiliegender Bohrschablone Befestigungslöcher markieren (emfohlende Montagehöhe 1,5 m). Befestigungslöcher bohren und mit Dübeln bestücken.
-
Seite 5: Elektrischer Anschluss
BFT-210 Haustelefon Beim Vollduplex-Sprechbetrieb erfolgt die Umschaltung zwischen Hören und Sprechen in Abhängigkeit von der Lautstärke automatisch. Durch Anpassung der Mikrofonempfindlichkeit kann das Umschaltverhalten optimiert werden. Der Einfluss äußerer Nebengeräusche kann somit gemindert werden. Durch Betätigung der Taste länger 2 Sekunden kann für das aktuelle Gespräch in den Halbduplex-Sprechbetrieb gewechselt werden. - Seite 6 BFT-210 Haustelefon Tabelle 3 Bei parallel adressierten Haustelefonen in einem Strang/Zweig reduziert sich die Leitungs- länge a/b auf 50% bei 2 und 33% bei 3 Haustelefonen. Je Strang/Zweig müssen Adernpaare (YR ne-beneinander liegende Adern) verwendet wer- den. Einseitiges Erden des Leitungsschirms in der Verteilung erhöht die Störfestigkeit.
- Seite 7 BFT-210 Haustelefon Haustelefon anschließen Bild 4 Exemplarisch sind drei Audio Haustelefone in einer Einstrang Reihenverdrahtung dargestellt. Seite 7/9 0221215 02/2013...
- Seite 8 BFT-210 Haustelefon Anschlüsse: a b 2Draht Video Busleitung R R Etagentaster ET LT Taster für Lichtautomat T T Türöffner-Relaiskontakt (potenzialfrei max. 24 V, 1 A) Geräte/Elemente Elektrischer Türöffner Das Haustelefon ist befestigt, die Leitungen sind abisoliert und eingeführt. Haustelefon gemäß Anschlussplan (Bild 4) anschließen.
-
Seite 9: Hilfe Im Problemfall
Abmessungen B x H x T 96 x 196 x 21 mm 6.2 Hilfe im Problemfall Im Servicefall wenden Sie sich an Ihren Anlagenerrichter. Als zertifizierter Anlagenerrichter wenden Sie sich an die ELCOM Hotline. 6.3 Zubehör (Auszug) Weiteres Zubehör siehe Katalog und System-Handbuch. BSV-100 Strangversorgung 170.411.0...
