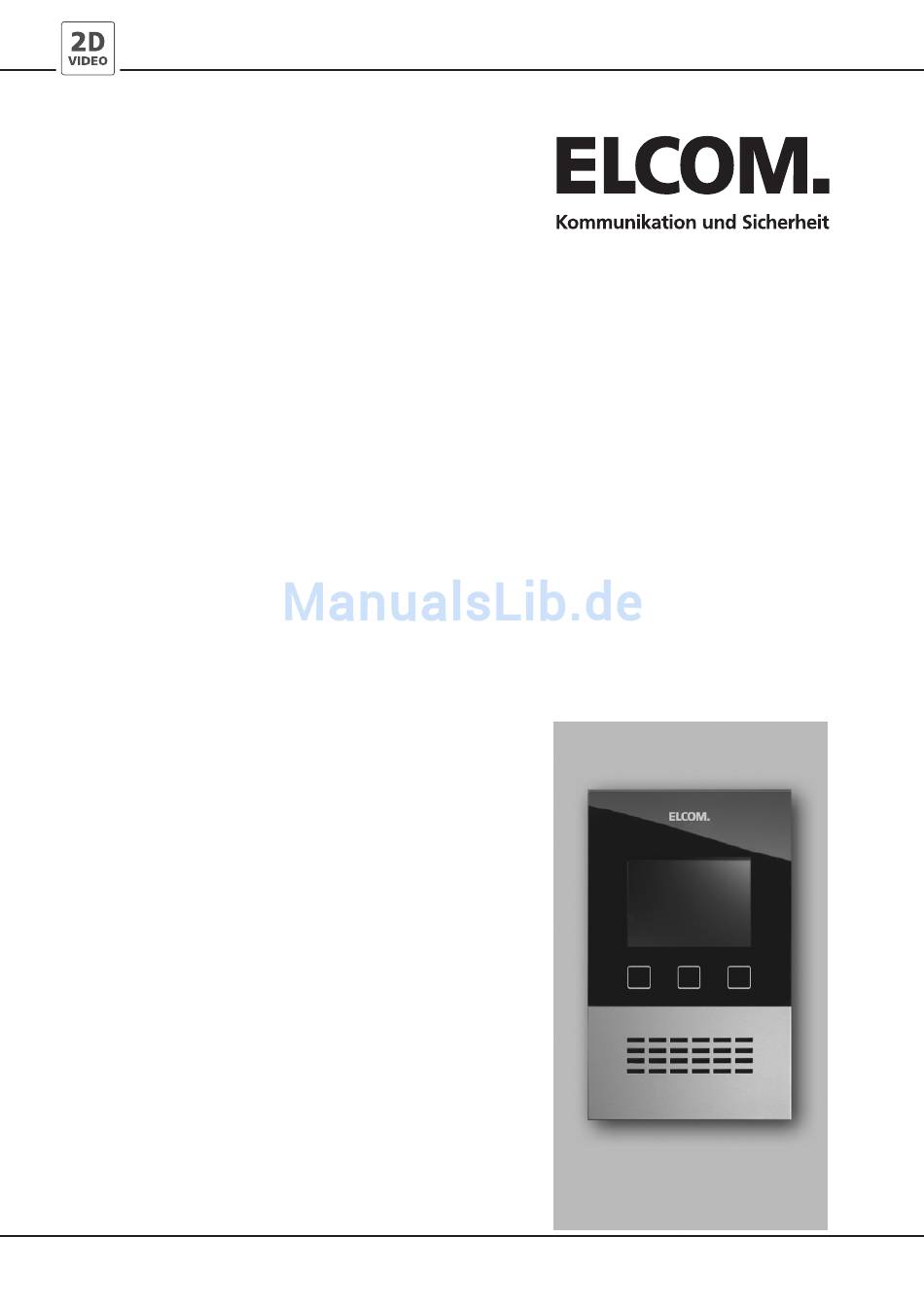

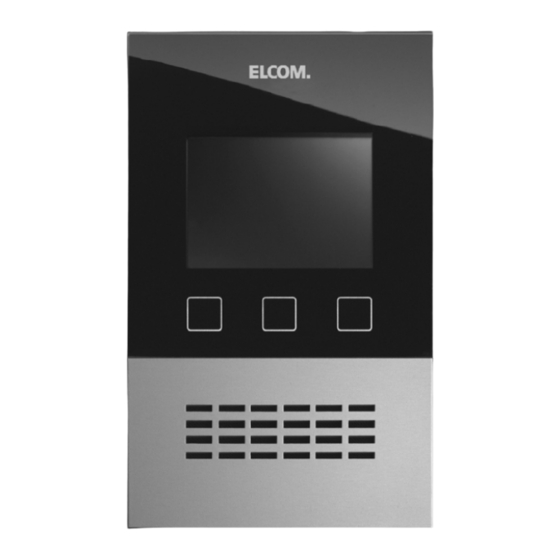

- Seite 1 Technische Information AN_BVF-560_V40_DE_120619 BVF-560 Video-Freisprech Haustelefon COLOR Montageanleitung Version 10...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichniss Übersicht Montage Installationsplan (Beispiel) Beschreibung Bedienelemente Einstellungen 11-17 Bedienung 18-21 Notizen... -
Seite 4: Übersicht
Übersicht Das komplette BVF-560 Video-Freisprech Haustelefon besteht aus folgenden Komponenten: BVF-Designblende ELCOM. BVF-560BE Basiseinheit mit Anschlussplatine K K S S R R X X 1 2 3 4 Zur Aufputzmontage: oben BVF-APG Aufputz-Gehäuse Zur Unterputzmontage: BVF-UPK Unterputz-Kasten... -
Seite 5: Montage
Montage 1. Kabel in Aufputz-Gehäuse oder Unterputzkasten einführen und Gehäuse montieren Empfohlene Einbauhöhe 1500mm. Beim Aufputz-Gehäuse lassen sich Wand- unebenheiten mittels der Stellschrauben ausgleichen. 2. Anschlussplatine in vorgesehenen Montageplatz einrasten. Anschlussplatine K K S S R R X X oben UP-Kasten Maueröffnung Stellschrauben Tiefe 55mm... - Seite 6 5. Basismodul in das Aufputz-Gehäuse / den Unterputzkasten einsetzten und verschrauben. K K S S R R X X K K S S R R X X oben ELCOM. ELCOM. 1 2 3 4 1 2 3 4 6. Stellen Sie die Betriebsart- und Adressdrehschalter ein.
-
Seite 7: Installationsplan (Beispiel)
Installationsplan (Beispiel) Operating mode switches Rotary coding switch BVF-560 2. Intercom 1 2 3 4 BVF-560 1. Intercom 1 2 3 4 NGV-500 Video power supply 230V~ Line power supply BSV-500 BLA-100 Automatic light (optional) 1 2 3 4 230V~... -
Seite 8: Beschreibung
Beschreibung K K S S R R X X ELCOM. 1 2 3 4... - Seite 9 1. Anschlussklemmen i2-Bus 2Draht-Video-Busleitung Anschluss des Etagenruftaster Zusatzspeisung (28V- / 200mA) Potentialfreier Schaltkontakt 24V/1A (Funktion siehe Programmierung) 2. Leitungsabschluss Im letzten Haustelefon des Leitungsstrangs muss die 2Draht-Video-Busleitung durch Aufstecken des Terminators auf die Anschlussklemmen (X/X) abgeschlossen werden. 3. 4’’ TFT-Display 4.
-
Seite 10: Bedienelemente
Bedienelemente Display Sensortasten Lautsprecher Mikrofon LED-Anzeige Ruftonabsteller Display Darstellung Kopfzeile zur Informationsanzeige HAUSTUERE Live Videobild Symbolzeile mit aktueller Belegung der Sensortasten Sensortasten... -
Seite 11: Einstellungen
Einstellungen M A I N M E N U Zum Aufruf des Hauptmenüs betätigen Sie im Ruhezustand eine beliebige Sensortaste. Wählen Sie dort mit der Taste ---> SETUP / EINSTELLUNGEN aus und ·RINGER ·SETUP betätigen Sie die Taste OK. Hinweis: Mit DIP-Schalter 3 kann der Zugang zu den Einstellungen gesperrt werden. - Seite 12 TUER NAMEN Aktivieren Sie die Funktion EINSTELLUNGEN / TUER NAMEN. Sie erhalten eine Liste der aktuellen Türnamen, sortiert nach den Türadressen 0-F. TUERAUSWAHL NAMEN AENDERN DOOR-0 DOOR-1 DOOR-2 DOOR-3 DOOR-4 DOOR-5 OOR-0 DOOR-6 --------------- DOOR-7 DOOR-8 DOOR-9 DOOR-A 6789 ABCDEFGHIJKL DOOR-B --->...
-
Seite 13: Einstellungen / Etagen Rufton
ETAGEN- / INTERN-RUFTON ETAGEN RUFTON Zur Einstellung des Etagen-Ruftons gehen Sie in das Menü: EINSTELLUNGEN / ETAGEN RUFTON Zur Einstellung des Intern-Ruftons ETAGEN RUFTON gehen Sie in das Menü: SOUND 1/16 EINSTELLUNGEN / INTERN RUFTON Das Einstellen der Ruftöne erfolgt wie bei den Tür-Ruftönen beschrieben. - Seite 14 F1-F4 FUNKTION Es besteht die Möglichkeit 4 Sonderfunktionen F1-F4 einzurichten. Eine Übersicht der möglichen Funktionen finden Sie in nebenstehender Tabelle. F1 FUNKTION Zum Einrichten einer Sonderfunktion wählen Sie die entsprechende Funktion NAME F1-F4 aus. Mit der Taste ---> können Sie zwischen den Einstellungen Name, Code NAME CODE...
-
Seite 15: Funktionsübersicht
FUNKTIONSÜBERSICHT PARAMETER Beschreibung CODE Beschreibung Keine Parameterangabe nötig Funktion deaktiviert (Werkseinstellung) Steuerbefehl für Türöffner im Keine Parameterangabe nötig Ruhezustand (Türöffner jederzeit) Steuerbefehl für Lichtsteuerung im Keine Parameterangabe nötig Ruhezustand Internruf zu Teilnehmern mit der Teilnehmeradresse des gewünschten Gruppenadresse “F” (Conciergeruf) Haustelefons (Concierge = “F”) Internruf zu Teilnehmern mit identischer Teilnehmeradresse des gewünschten... -
Seite 16: Led Modus
LED MODUS LED MODUS Die eingebaute LED-Anzeige lässt sich zum Anzeigen der Zustände folgender Funktionen konfigurieren. - Aktiver Rufabsteller ·RUFABSTELLER FAST ·F1 NAME - Aktive Sonderfunktion F1-F4 ·F2 NAME ·F3 NAME ·F4 NAME Dabei kann die LED-Anzeige folgende Betriebszustände haben: - Schnell blinkend (FAST) - Langsam blinkend (SLOW) - Eingeschaltet (ON) -
Seite 17: Werkseinstellung
Bei diesem Vorgang werden alle vorhandene Zuordnungen gelöscht und danach neu eingelesen. Betätigen Sie daher anschließend an allen Türstationen den Klingeltaster ENDE des BVF-560 erneut! WERKSEINSTELLUNG WERKSEINSTELLUNG Um das Gerät auf Werkseinstellung zurückzusetzen betätigen Sie nach LADEN Aufruf der Funktion die Taste OK. -
Seite 18: Bedienung
2. Halbduplex Im Halbduplexbetrieb erfolgt die Umschaltung zwischen Hören und Sprechen mittels der Taste . Bei gedrückter Taste kann vom BVF-560 aus gesprochen werden, wird die Taste losgelassen ist der Gesprächspartner zu hören. Zum Beenden des Gesprächs wird die Funktion Trennen verwendet. - Seite 19 Funktionsauswahl Wird über der linken Taste das Symbol angezeigt, dient diese Taste zur Funktionsauswahl. Betätigen Sie die linke Taste solange, bis das gewünschte Funktionssymbol angezeigt wird. Türöffner Zur Ansteuerung des Türöffners betätigen Sie die Funktionstaste Licht Zum Einschalten des Lichts betätigen Sie die Funktionstaste Voraussetzung: i2-Bus Lichtautomat oder Schaltrelais.
- Seite 20 Das Mikrofon des BVF-560 ist zuerst abgeschaltet. Um das Mikrofon einzu- schalten drücken Sie die Taste . Sind mehrere Türen und Kameras vor- handen und dem BVF-560 zugeordnet, kann mit der Taste zwischen den verschiedenen Türen und Kameras umgeschaltet werden.
- Seite 21 F1-F4: INTERNRUF I N T E R N Ist eine Sonderfunktion F1-F4 für Internruf eingerichtet, erscheint diese im Hauptmenü. Der angezeigte Name ist individuell einstellbar. Nach dem Aktivieren der Funktion wird der interne Teilnehmer INTERNRUF gerufen. Im Display wird der eingestellte Namen angezeigt.
-
Seite 22: Notizen
Notizen... - Seite 24 ELCOM Kommunikation GmbH Zentrale Niederlassung Bitterfeld Gottfried-Leibniz-Straße 1 OT Friedersdorf D-74172 Neckarsulm Gewerbegebiet Vordere Aue Fon: +49 (0)71 32 / 48 69-0 D-06774 Muldestausee Fax: +49 (0)71 32 / 48 69-200 Fon: +49 (0)34 93 / 50 53-0 E-Mail: info@elcom.de...
