Videoverteiler
Videoverteiler/Abzweiger
Videoverteiler und Abzweiger sind als Unterputz und REG Variante
verfügbar. Sie können zur Abzweigung, Verteilung oder invers zur
Einkopplung (Außenstationen, Etagenstationen, Wohnungsstationen)
der Video-Busleitung verwendet werden.
Videoverteiler/Abzweiger
(2) (1) (2)
Dämpfung
Videoverteiler 2fach
(2) (1) (2)
Dämpfung
Videoverteiler 4fach
(2) (2) (1) (2) (2)
Dämpfung
(1)(3) Bus-Eingangsklemmen X1/X1 des Verteilers
(2)(4) Bus-Ausgangsklemmen X/X des Verteilers
74
(4) (4)
(3)
(4) (4)
(3)
(4) (4) (4) (4)
(3)
Hinweis
Dämpfungsberechnung und Verteiler Kaskadierung siehe Grundlagen.
Technische Daten
Betriebsspannung
Schutzart
Relative Feuchte
Betriebstemperatur
Lager-/Transporttemperatur
Anschlussklemmen
Leiterdurchmesser
Terminator (Abschlusswiderstand)
Nicht belegte Anschlüsse (X/X) sind durch Aufstecken eines
Terminators abzuschließen.

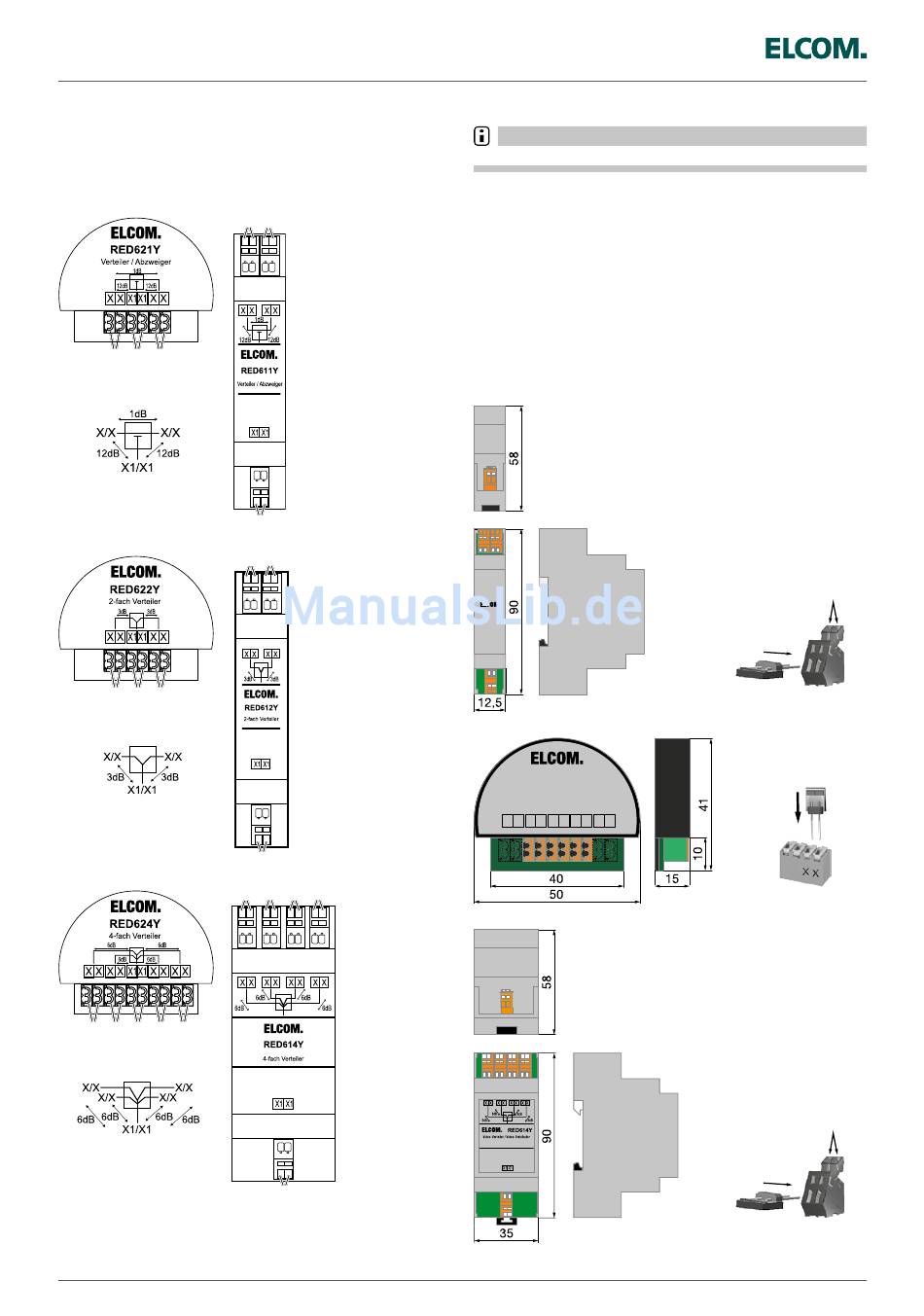

Maßzeichnungen
Video-Verteiler/Abzweiger 1fach und Video-Verteiler 2fach REG
Video-Verteiler/Abzweiger 1fach, 2fach und 4fach UP
Video-Verteiler 4fach REG
24 V=
IP20
0 ... 65% (keine Betauung)
-5 °C ... +45 °C
-20 °C ... +60 °C
Steckklemmen
0,4 ... 0,8 mm
1. Drücken
2. Einstecken
REG Anschlussklemmen
Einstecken
UP Anschlussklemmen
1. Drücken
2. Einstecken
REG Anschlussklemmen
