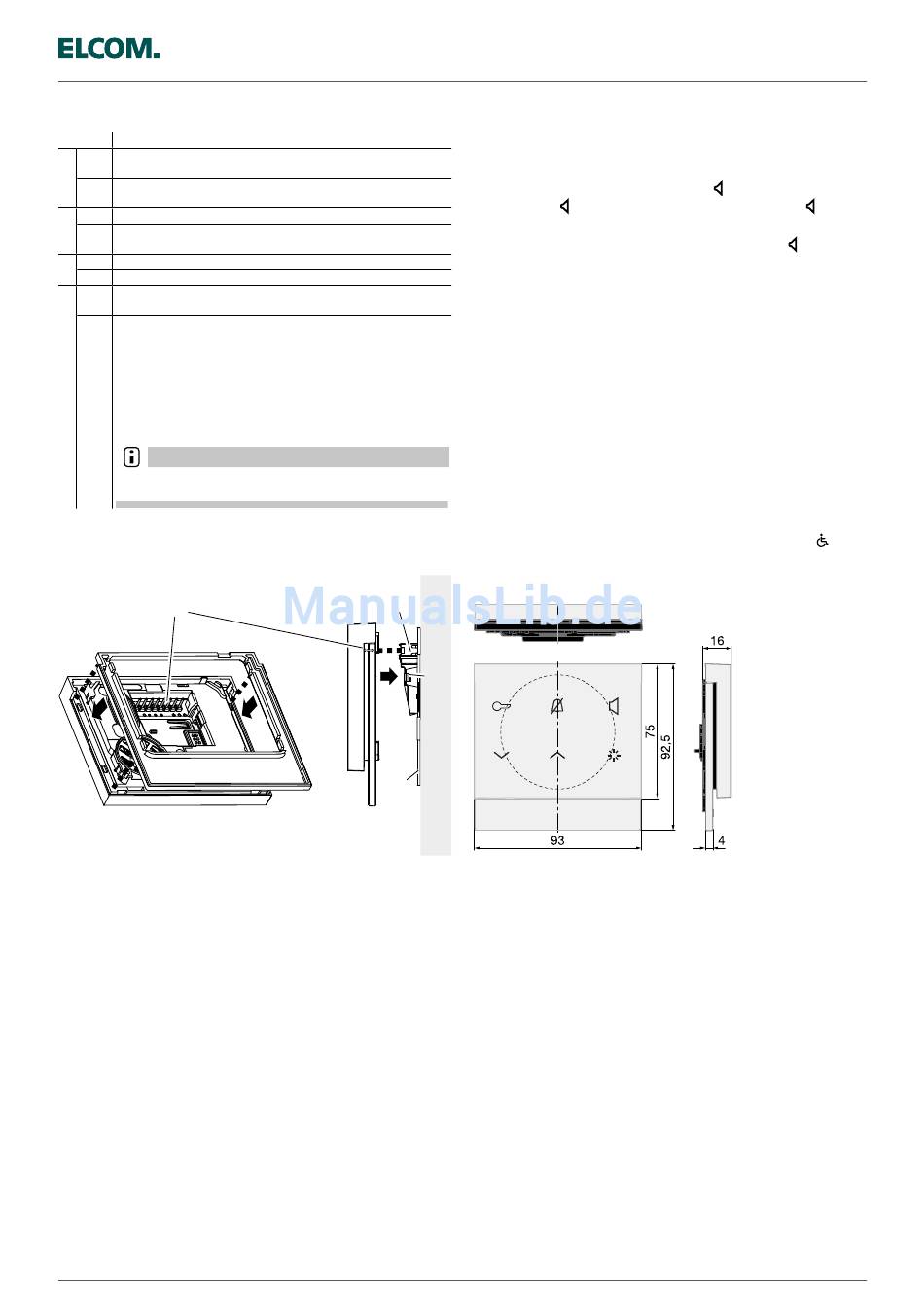

ELCOM 2Draht Systemhandbuch Seite 89

Betriebsartschalter (20) Voreinstellungen
Schalter Funktion (Werkseinstellung = OFF)
OFF Freisprech-Betrieb: automatisch Halbduplex,
per Sprechen-Taste umschaltbar auf Push-to-Talk
1
ON Push-to-Talk: manueller Halbduplex-Sprechbetrieb,
dauerhaft eingestellt
OFF Etagenruf-Weiterleitung gesperrt
2
ON Etagenruf-Weiterleitung an max. 2 weitere gleich
adressierte Innenstationen im selben Zweig
OFF Internruf-Funktion deaktiviert
3
ON Internruf-Funktion aktiviert
OFF Normalbetrieb, kein Parallelruf zu einem Ruftaster
mit Teilnehmeradresse 0
ON Parallelruf an max. 3 Innenstationen mit der identischen
Gruppenadresse F zu einem Ruftaster mit Teilnehmer-
adresse 0 zur gleichzeitigen Nutzung der Internruffunktion.
- Signalisierung des Türrrufes an den Innenstationen mit
Parallelruf.
4
- Verwendung unterschiedlicher Innenstations-Adressen
zur gleichzeitigen Nutzung der Internrufe FE und FF in
einer Wohneinheit, mit Parallelruf
Hinweis
Für die Etagenruf-Weiterleitung wird bei Parallelruf pro
Innenstation ein Schaltrelais RED114Y benötigt.
Innenstation (Bedienteil) montieren
Designrahmen (3) lagerichtig an der Rückseite des Bedienteils
„
aufsetzen.
(21)
(3)
(21) Stiftleiste des Bedienteils
(22) Steckleiste des Anschluss-Klemmblocks
(23) Rasthaken
Innenstation so zur Tragplatte (4) hin ausrichten, dass die
„
rückseitige Stiftleiste (21) zur Steckleiste des Anschluss-
Klemmblocks (22) zeigt.
Innenstation auf Tragplatte aufstecken und vorsichtig andrücken
„
bis die Rasthaken (23) verriegeln.
Mikrofonempfindlichkeit
Mit der Einstellung der Mikrofonempfindlichkeit lässt sich die
Gesprächsqualität der Innen- und Außenstation optimieren.
Bei verzerrtem Empfang von der Außenstation:
Reduzierung der Innenstations-Mikrofonempfindlichkeit
Erhöhung der Außenstations-Mikrofonempfindlichkeit
Bei verzerrtem Empfang von der Innenstation:
Erhöhung der Innenstations-Mikrofonempfindlichkeit
Reduzierung der Außenstations-Mikrofonempfindlichkeit
Kann keine befriedigende Einstellung gefunden werden,
ist an der Innenstation Push-to-Talk einzustellen.
Technische Änderungen vorbehalten
2Draht Produktinformationen
elcom.touch Innenstation Audio
Freisprechen/Push-to-Talk
Beim Freisprechen wird in Abhängigkeit von der Gesprächslautstärke
automatisch zwischen Hören und Sprechen umgeschaltet.
Bei Push-to-Talk erfolgt die Umschaltung zwischen Hören und
Sprechen manuell mit der Sprechen-Taste
Bei gedrückter
losgelassen, ist der Gesprächspartner zu hören.
Während des Gesprächs kann durch Drücken > 2 s der
für das aktuelle Gespräch in den Push-to-Talk Betrieb gewechselt
werden.
An dem Betriebsartschalter (20, 1) kann Push-to-Talk dauerhaft
eingestellt werden.
Technische Daten
Betriebsspannung über Bus X/X
Stromaufnahme Betrieb
Stromaufnahme Stand-by
Schalldruckpegel Rufton über
Lautsprecher im Abstand 0,5 m
Gesprächslautstärke (Freisprechen)
TFT-Displaygröße
Auflösung Grafikdisplay
Schutzart
Betriebstemperatur
Anschlussklemmen
Leiterdurchmesser
Leiterquerschnitt
Leiterabisolierlänge
Montagehöhe
Abmessungen mit Designrahmen (B x H x T)
Maßzeichnungen
(22)
(23)
(4)
der Innenstation.
Taste kann gesprochen werden. Wird die Taste
Taste
22 ... 24 V=
max. 180 mA
≈ 9 mA
78 dB(A)
max. 65 dB(A)
3,5" (12,7 cm)
320 x 240 px
IP30
5 °C ... 50 °C
Schraubklemmen
0,4 ... 1,4 mm
0,5 ... 1,5 mm²
8 mm
ca. 1,5 m ( 1,3 m)
93 x 74,3 x 16 mm
