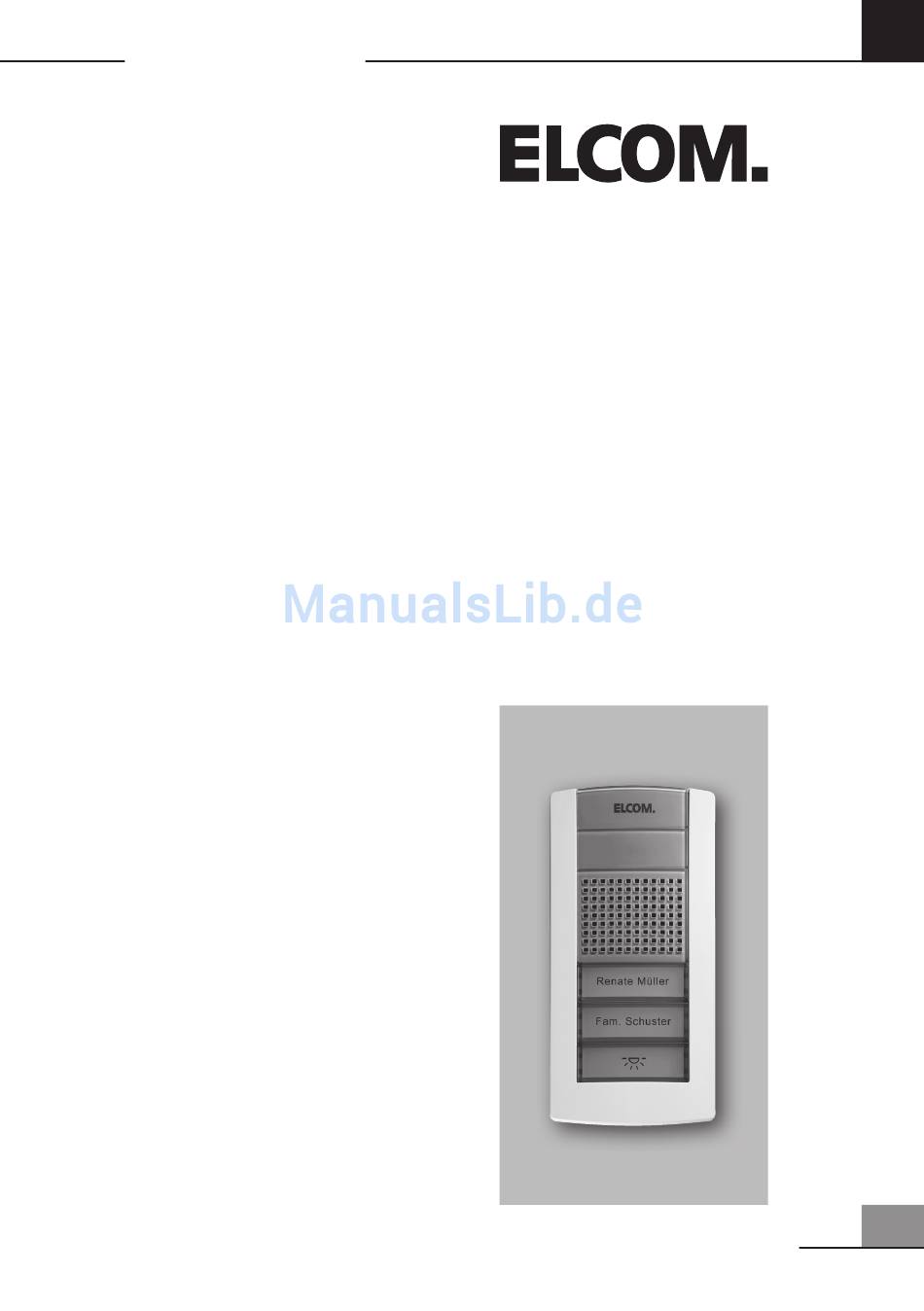

- Seite 1 Technische Information Kommunikation und Sicherheit BTA-230 Kompakt-Türstation Audio Handbuch Version 1.1...
-
Seite 2: Montagehinweis
Handbuch Montagehinweis BTA-230 Nach Einführen der Zuleitung befestigen Sie das Unterteil an der Wand (1). Bringen Sie die 4 Schraubdichtungen an (2). Die Adern der Zuleitung werden abisoliert eingesteckt (3). Stellen Sie die Drehcodierschalter und Betriebsartschalter ein [siehe Seite 5 und 6]. - Seite 3 Handbuch Montagehinweis BTA-230 Gehäuse verschließen: Das Oberteil auf das Unterteil aufsetzen und mit den 6 Torx- schrauben (TX6) verschrauben (5). Danach setzen Sie den Rahmen auf: oben einhaken (6), dann unten einrasten (7). Zum Wechseln der Namensschilder: - Rahmen entfernen: unten entriegeln, dann abheben (A).
-
Seite 4: Beschreibung
Handbuch Beschreibung BTA-230 Leiter anschließen: Leiter einfach einstecken. (Massivleiter Ø 0,4-0,8mm) Leiter lösen: Drücker betätigen. Leiter herausziehen. 1 2 3 4... - Seite 5 Handbuch Beschreibung BTA-230 1. Anschlussklemmen ELCOM i2-Bus Anschluss Potentialfreier Türöffner Schaltkontakt 24V/1A Versorgungsspannung Tastenbeleuchtung (12V AC / 20mA) 2. Drehcodierschalter zur Adresseinstellung rot: Türadresse (0-F) schwarz: Gruppenadresse (0-F) blau: Teilnehmeradresse Klingeltaster (0-F) [siehe Seite 6] 3. Betriebsartschalter (on = oben, off = unten)
- Seite 6 Handbuch Tastenkonfiguration BTA-230 i2-BUS Klingeltasterzuordnung: Die Zuordnung eines Klingeltasters zu einem Haustelefon erfolgt an den Drehschaltern der Türstation. Es gibt eine gemeinsamen Gruppenadresse (schwarzer Drehschalter) und für jeden Taster eine Teilnehmeradresse (blauer Drehschalter). Den Klingeltastern sind von oben nach unten...
- Seite 7 Handbuch Installationsplan BTA-230 BHT-200 2.Haustelefon Zeichnungsnummer: BHT-200 1.Haustelefon BLA-100 Lichtautomat (optional) 230V~ Strang- BSV-100 versorgung 230V~ Netz- NTR-812 transformator 12V~ 230V~ BTA-230 Türstation TÖ Türöffner 12V~...
