Am blauen drehfix® Schalter (22) die Teilnehmeradresse [0 ... F]
„
einstellen.
Am schwarzen drehfix® Schalter (23) die Gruppenadresse
„
[0 ... F] einstellen.
Hinweis
Es dürfen maximal 3 Innenstationen mit der gleichen Adresse
installiert werden (Parallelbetrieb).
Betriebsartschalter (24) Voreinstellungen
Schalter Funktion (Werkseinstellung = OFF)
OFF Freisprech-Betrieb: automatischer Halbduplex-Sprechbetrieb,
per Sprechen-Taste umschaltbar auf Push-to-Talk
1
ON Push-to-Talk: manueller Halbduplex-Sprechbetrieb,
dauerhaft eingestellt
OFF Etagenruf-Weiterleitung gesperrt
2
ON Etagenruf-Weiterleitung an max. 2 weitere gleich
adressierte Innenstationen im selben Zweig
OFF Menü verfügbar
3
ON Menü gesperrt, wird nicht angezeigt
OFF Normalbetrieb, kein Parallelruf zu einem Ruftaster mit
der Teilnehmeradresse 0
ON Parallelruf an max. 3 Innenstationen mit identischer
Gruppenadresse zu einem Ruftaster mit Teilnehmer-
adresse 0 zur Nutzung der Internruffunktion.
- Signalisierung des Türrufes an den Innenstationen
mit Parallelruf.
4
- Verwendung unterschiedlicher Innenstations-Adressen
zur gleichzeitigen Nutzung der Internrufe FE und FF in
einer Wohneinheit, mit Parallelruf
Hinweis
Für die Etagenruf-Weiterleitung wird bei Parallelruf pro
Innenstation ein Schaltrelais RED114Y benötigt.

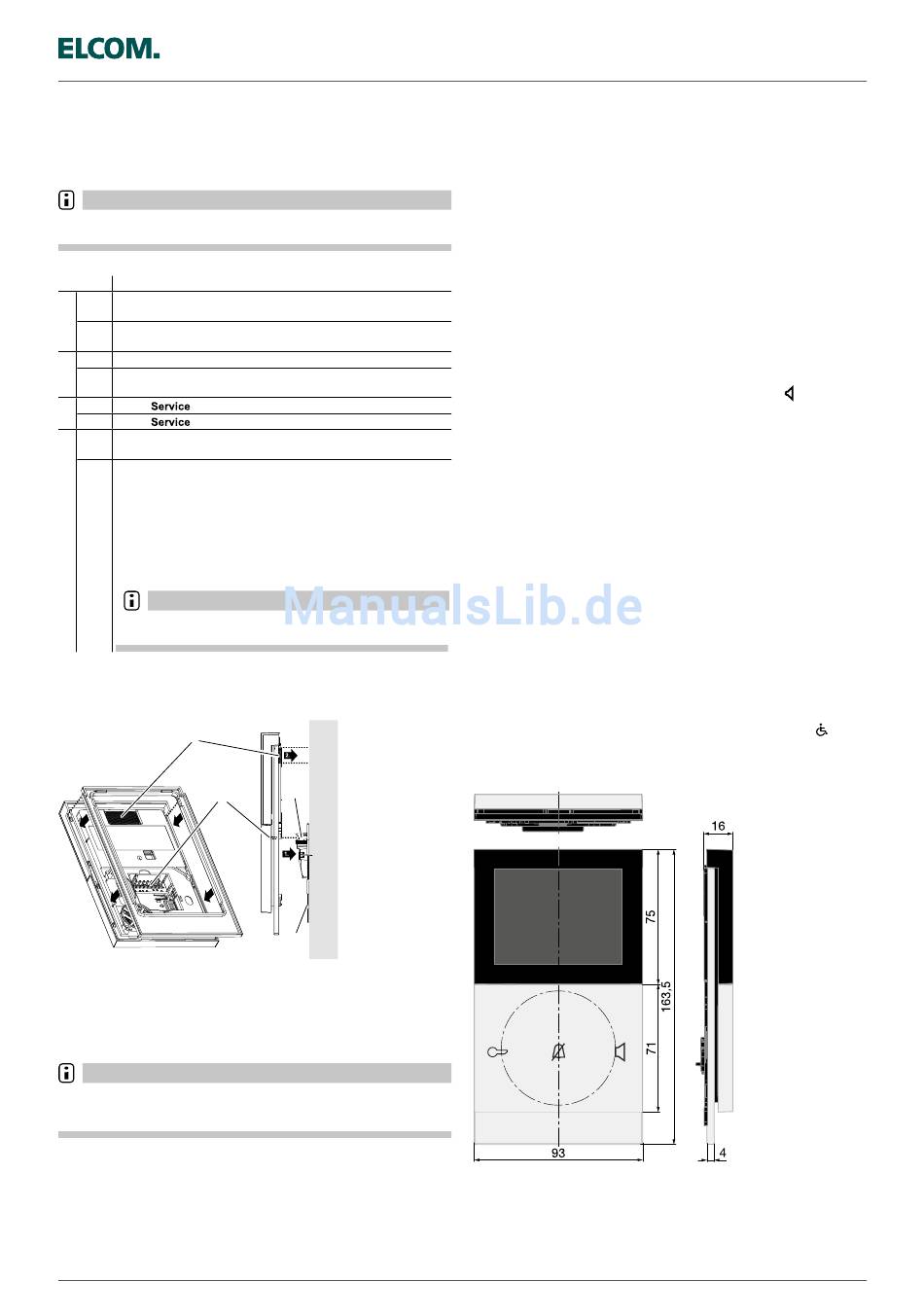

Innenstation (Display & Bedienteil) montieren
Designrahmen (4) lagerichtig an der Rückseite des Aufsatzes
„
aufsetzen.
(25)
(26)
(4)
(25) Klettbefestigung (optional)
(26) Stiftleiste des Bedienteils
(27) Steckleiste des Anschluss-Klemmblocks
(28) Rasthaken
- Bei Montage auf glatten Wänden kann die Klettbefestigung (25)
verwendet werden. Dazu die Klebefolie abziehen.
Hinweis
Bei Verwendung der Klettbefestigung muss der Untergrund sauber
und staubfrei sein. Nicht auf empfindlichen Tapeten oder schlecht
haftenden Oberflächen verwenden!
Innenstation so zur Tragplatte (5) hin ausrichten, dass die
„
rückseitige Stiftleiste (26) zur Steckleiste des Anschluss-
Klemmblocks (27) zeigt.
Innenstation auf Tragplatte aufstecken und vorsichtig andrücken,
„
bis die Rasthaken (28) verriegeln.
Bei Verwendung der Klettbefestigung: Innenstation oben auf
„
Höhe der Klettbefestigung gegen die Wand drücken.
Technische Änderungen vorbehalten
(27)
(28)
(5)
2Draht Produktinformationen
elcom.touch Innenstation Video
Mikrofonempfindlichkeit
Mit der Einstellung der Mikrofonempfindlichkeit lässt sich die
Gesprächsqualität der Innen- und Außenstation optimieren.
Bei verzerrtem Empfang von der Außenstation:
Reduzierung der Innenstations-Mikrofonempfindlichkeit
Erhöhung der Außenstations-Mikrofonempfindlichkeit
Bei verzerrtem Empfang von der Innenstation:
Erhöhung der Innenstations-Mikrofonempfindlichkeit
Reduzierung der Außenstations-Mikrofonempfindlichkeit
Kann keine befriedigende Einstellung gefunden werden,
ist an der Innenstation Push-to-Talk einzustellen.
Freisprechen/Push-to-Talk
Beim Freisprechen wird in Abhängigkeit von der Gesprächslautstärke
automatisch zwischen Hören und Sprechen umgeschaltet.
Bei Push-to-Talk erfolgt die Umschaltung zwischen Hören und
Sprechen manuell mit der Sprechen-Taste der Innenstation.
Bei gedrückter Taste kann gesprochen werden. Wird die Taste
losgelassen, ist der Gesprächspartner zu hören.
Während des Gesprächs kann durch Drücken > 2s der
für das aktuelle Gespräch in den Push-to-Talk Betrieb gewechselt
werden.
An dem Betriebsartschalter (24, 1) kann Push-to-Talk dauerhaft
eingestellt werden.
Technische Daten
Betriebsspannung über Bus X/X
Stromaufnahme Betrieb
Stromaufnahme Stand-by
Schalldruckpegel Rufton über Lautsprecher
im Abstand 0,5 m
Gesprächslautstärke (Freisprechen)
TFT-Displaygröße
Auflösung Grafikdisplay
Menüsprachen
Schutzart
Relative Feuchte
Betriebstemperatur
Anschlussklemmen
Leiterdurchmesser
Leiterquerschnitt
Leiterabisolierlänge
Leiterabisolierlänge
Montagehöhe
Abmessungen mit Designrahmen (B x H x T)
Maßzeichnungen
Taste
22 ... 24 V=
max. 220 mA
≈ 12 mA
78 dB(A)
max. 65 dB(A)
3,5" (8,9 cm)
320 x 240 px
5
IP30
0 ... 65% (keine Betauung)
5 °C ... 50 °C
Schraubklemmen
0,4 ... 1,4 mm
0,5 ... 1,5 mm²
8 mm
8 mm
ca. 1,5 m ( 1,3 m)
93 x 163,5 x 16 mm
83
