ELCOM 2Draht Systemhandbuch Seite 103

elcom.home Außenstationen

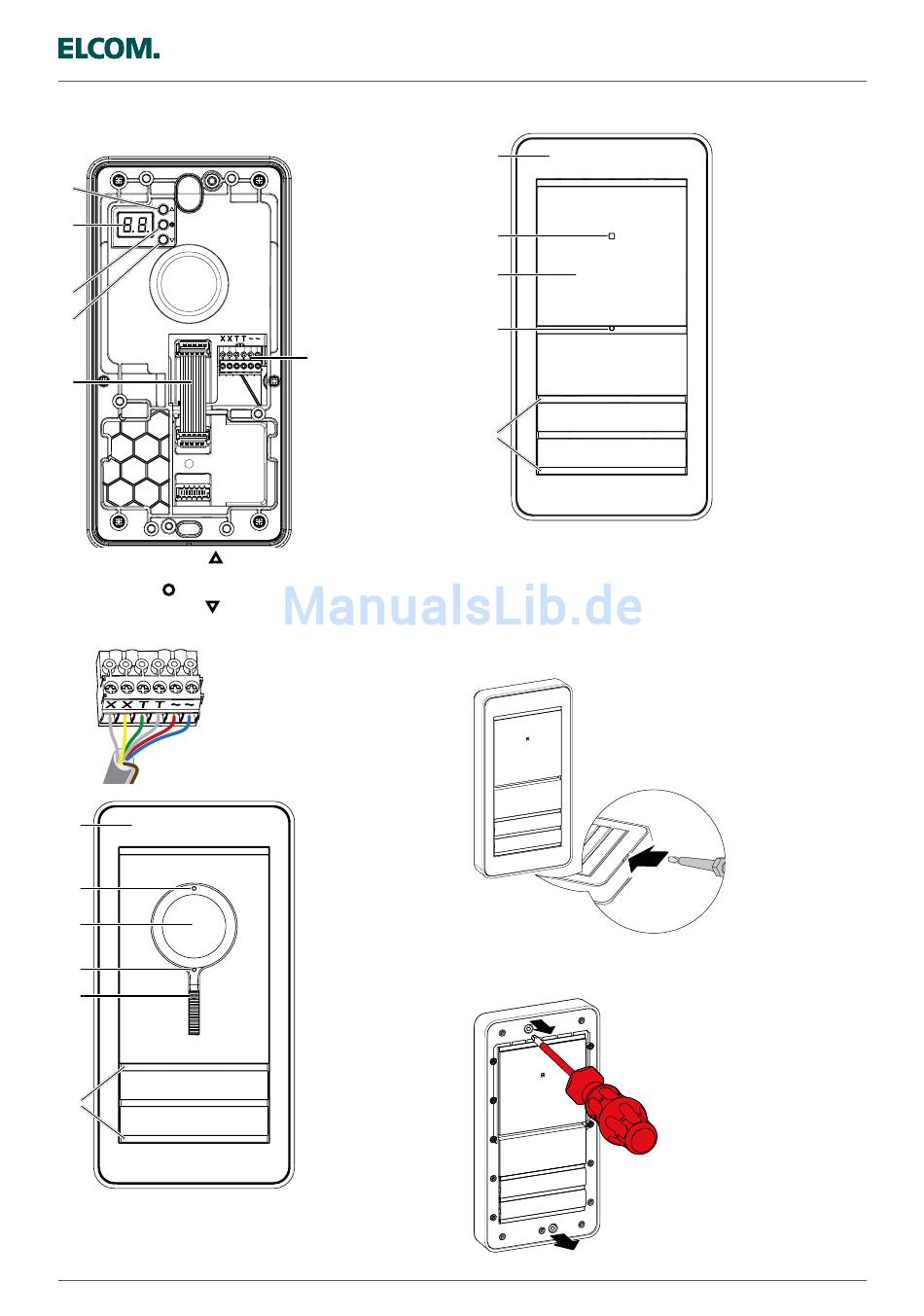

Geräteaufbau Innenansicht Video und Audio
(1)
(2)
(3)
(4)
(5)
(1) Einstelltaste Aufwärts
(2) 7-Segment-Anzeige
(3) Auswahltaste
(4) Einstelltaste Abwärts
(5) Module Verbindungskabel
(6) Anschluss-Klemmblock
XX 2Draht Busleitung
TT Türöffner-Kontakt
~~ 12 V~ Betriebsspannung
Geräteaufbau Außenstation Video
(7)
(8)
(9)
(10)
(11)
(13)
(14)
Technische Änderungen vorbehalten
Geräteaufbau Außenstation AUDIO
(7)
(12)
(11)
(6)
(14)
(7) Dekorplatte
(8) Mikrofon
(9) Kamera
(10) Fixierschraube für Kamera (Imbusschlüssel beiliegend)
(11) Dämmerungssensor für Ruftasten-Hinterleuchtung
(12) Türlautsprecher
(13) Tastenfeld mit Ruftastern
(14) Abdeckstreifen für Demontageschutz
Außenstation öffnen
„
„
2Draht Produktinformationen
elcom.home Außenstation
(8)
(13)
Dekorplatte (7) mit Hilfe eines Schlitz-Schraubendrehers abziehen.
Die 2 Schrauben mit einem Torx-Schraubendrehher T10 lösen.
