ELCOM 2Draht Systemhandbuch Seite 81

Modus: Funktionsrelais (BSR-130)
Der Modus Funktionsrelais ermöglicht Schaltfunktionen für die elcom
Komfort-Innenstation. Eine Zustandsanzeige des Relais oder Steuer-
eingangs kann auf den Komfort-Innenstationen dargestellt werden.
- Die Funktionsrelais-Adresse wird über den drehfix® Schalter S1
eingestellt. Es können maximal 16 von einander unabhängige
BSR-130 an einem i2-BUS betrieben werden.
- Im Timerbetrieb wird über den Drehregler die Zeit eingestellt
die das Relais nach dem Loslassen der Bedientaste angezogen
bleibt.
- Im Toggelbetrieb ändert das Relais bei jedem Betätigen der
Bedientaste seinen Zustand.
- Masterfunktion: Ein BSR-130 kann auch von einem anderen
BSR-130 bedient werden. Dabei übernimmt ein Funktionsrelais
im Masterbetrieb die Funktion einer Innenstation Komfort Sonder-
taste. Der "Control-In" Steuereingang dient dabei als Tasten-
eingang, das Relais als Statusanzeige.
- Statusmeldung: Es kann eingestellt werden ob der Zustand des
Relais oder des Control-In Eingangs für eine Visualisierung an das
Bediengerät zurückgemeldet werden.
-
Schalter Modus
1 -
Funktionstrelais
2 +
+ Relais im Toggelbetrieb
0 Relais im Timerbetrieb Zeiteinstellung über Poti 0 ... 30 Sek.
Masterfunktion zur Steuerung eines gleich adressierten
-
Funktionsrelais (7)
+ Zustand des Relais als Statusmeldung senden
0 Zustand des Control-in als Statusmeldung senden
- keine Statusmeldung senden
Modus: Türrufsignalisierung
Mittels Türrufsignalisierung können Türrufe über das Relais signalisiert
werden. Der "Control-In" Steuereingang hat dabei keine Funktion.
Schalter Modus Empfänger
1 -
Türrufsignalisierung
2 0
+ Audio-Türrufe werden signalisiert
0 Video- und Audio-Türrufe werden signalisiert
- Video-Türrufe werden signalisiert
nur Türrufe mit identischer Gruppen-Adresseneinstellung
+
werden signalisiert.
0 keine Selektion. Signalisierung durch alle Türrufe
nur Türrufe von Außenstationen mit identischer Tür-
-
Adresseneinstellung werden signalisiert
Technische Änderungen vorbehalten
2Draht Produktinformationen
Modi: Türöffner-/Lichtdirektsteuerung
Mit der Türöffner-/Lichtdirektsteuerung kann ein Türöffner-/Lichtrelais
gesteuert werden. Mittels Control-In Steuereingang kann die Funktion
ausgelöst werden, die Relaiskontakte sind dabei außer Funktion.
Die Adresse des zu steuernden Relais wird über den drehfix®
Schalter (7) festgelegt.
Schalter Modus Sender
1 + Türöffner Direktsteuerung (zur direkten Steuerung eines
Türlautsprecher-Türöffnerkontakts oder eines zweiten
2 0
Schaltrelais im Türöffnerrelais-Modus)
+ -
0 -
- -
+ Absenderadresse = 1/0
0 Absenderadresse = 0/0
- Absenderadresse = F/F
Schalter Modus Sender
1 0 Licht Direktsteuerung (zur direkten Steuerung eines
Lichtautomats oder eines zweiten Schaltrelais im
2 0
Lichtrelais-Modus)
+ -
0 -
- -
+ Absenderadresse = 1/0
0 Absenderadresse = 0/0
- Absenderadresse = F/F
Technische Daten
Betriebsspannung über Bus
Schaltkontakt Wechsler potenzialfrei
Relais-Schaltdauer
Control-in Eingang
Schutzart
Relative Feuchte
Betriebstemperatur
Lager-/Transporttemperatur
Anschlussklemmen
Leiterdurchmesser
Leiterabisolierlänge
Leitungslänge Control-in Eingang
Breite Reiheneinbaugerät (REG)
Abmessungen (B x H x T)

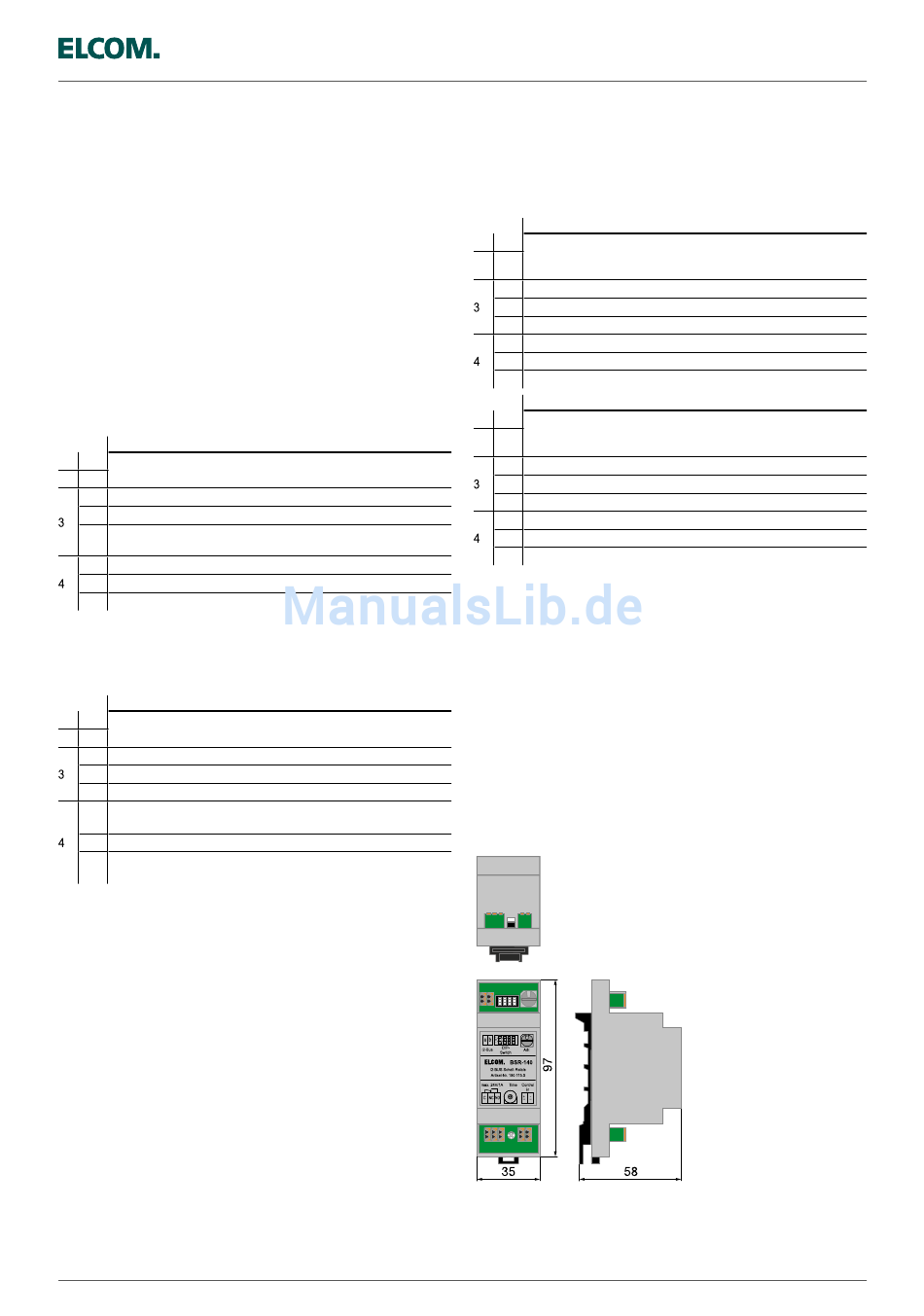

Maßzeichnungen
Schaltrelais
24 V=
max. 24 V /1 A
0 ... 30 s
für potenzialfreie Kontakte
IP20
0 ... 65% (keine Betauung)
5 °C ... +40 °C
-20 °C ... +60 °C
Steckklemmen
0,5 ... 0,8 mm
6 ... 8 mm
max. 2 m
2 TE
35 x 97 x 58 mm
79
