Transponder-Leser

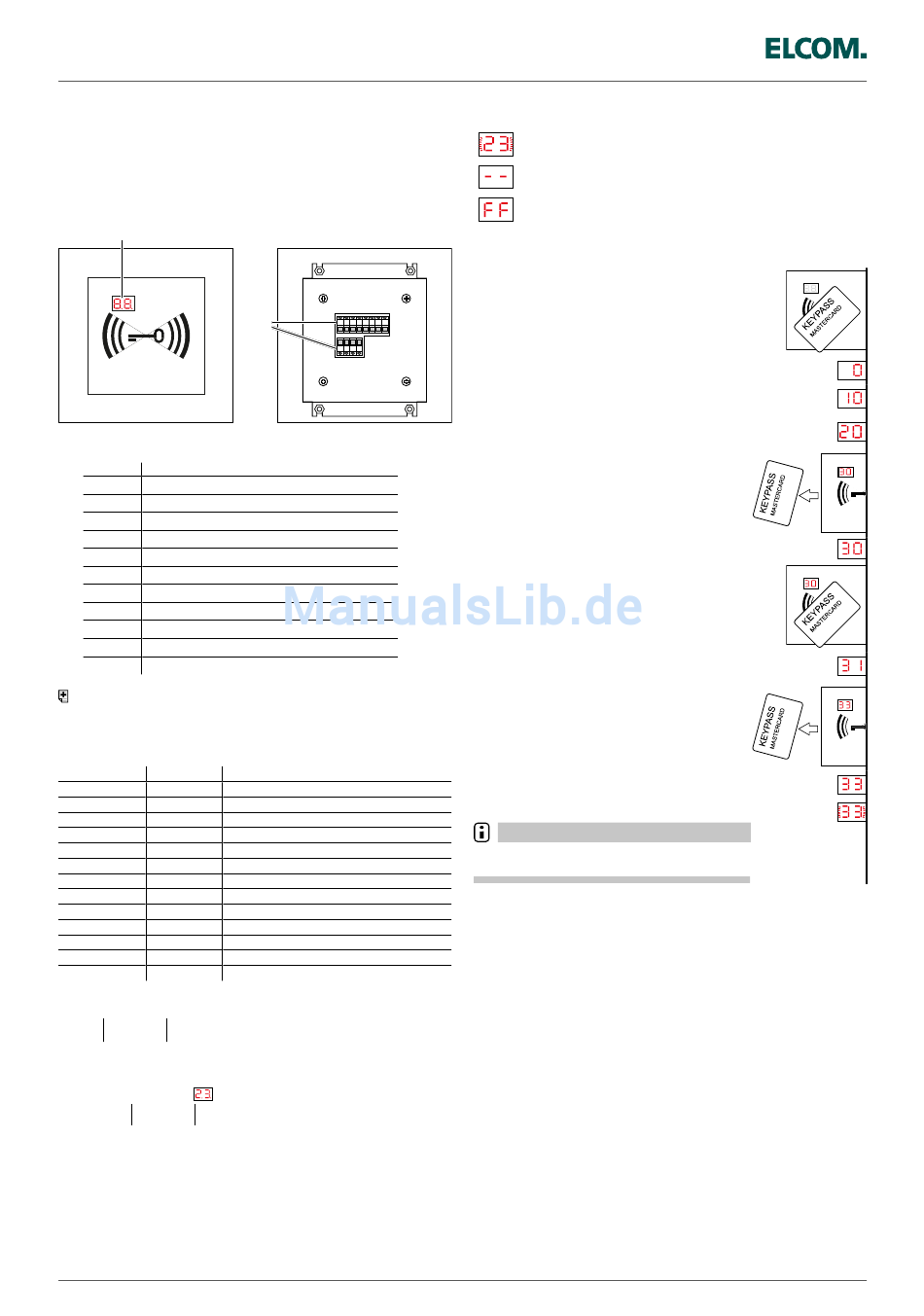

Transponder-Leser Modul EB
Zum Tür öffnen werden berührungslose Transponder im Scheck-
kartenformat oder als Schlüsselanhänger verwendet. Das Trans-
ponder-Leser Modul KPM-200 kann als KEYPASS-Reader mit
maximal 200 Transpondern betrieben werden.
Die berührungslose Zugangskontrolle benötigt keine Anbindung
an einen PC oder eine Steuereinheit.
(1)
(1) 2-stellige LED 7-Segment-Anzeige
(2) Schraub-Anschlussklemmen
Klemme Anschluss
+/~
Betriebsspannung 12–15 V~ oder 12–24 V=
-/~
Betriebsspannung 12–15 V~ oder 12–24 V=
NC
Potenzialfreier Schaltkontakt (Öffner)
COM
Potenzialfreier Schaltkontakt (Wurzel)
NO
Potenzialfreier Schaltkontakt (Schließer)
ASW
Reserviert für künftige Erweiterungen
EA1
Reserviert für künftige Erweiterungen
EA2
Reserviert für künftige Erweiterungen
RO
Reserviert für künftige Erweiterungen
GN
Reserviert für künftige Erweiterungen
GND
Reserviert für künftige Erweiterungen
Anschlussklemmen anschließen (siehe Anwendungsbeispiele)
Zuordnungsliste
Auf jedem Transponder ist eine eindeutige ID-Nummer aufgedruckt
mit der dieser einem Besitzer zugeordnet werden kann.
Speicherplatz ID-Nummer Name
0
1
2
3
4
5
6
7
8
9
10
...
199
Programmierung
(4)
(3)
(5)
(6)
(3) Speicherplatz 1er-Stelle
(4) Speicherplatz 10er-Stelle
(5) Speicherplatz 100er-Stelle – stellvertretend für 100 leuchtet der
linke Dezimalpunkt
(6) Speicherplatz belegt – leuchtet der rechte Dezimalpunkt ist der
Speicherplatz bereits durch einen Transponder belegt
128
(2)
EA2 EA1ASW NO COM
NC
-/~
+/~
IN1
GND
GN
RD
Weitere Betriebsanzeigen
Bei blinkender Anzeige können Änderungen vorgenommen
werden.
Der erfasste Transponder ist nicht programmiert.
Das Gerät hat eine Fehlfunktion. Bitte schicken Sie
es zur Reparatur.
Speicherplatz auswählen
Mastercard in den Lesebereich halten.
„
Das Display schaltet sich ein.
Die Speicherplätze werden in 1er-Schritten
von 0 ...10 hoch gezählt.
Ab dem 10. Speicherplatz wird in 10er-Schrit-
ten weiter gezählt (10, 20 ... 90, 0.0, 1.0 ... 9.0).
Durch Entfernen der Mastercard wird die
„
Zählung gestoppt.
Die Anzeige bleibt stehen.
Um in 1er-Schritten weiter zu zählen,
„
Mastercard innerhalb von 3 Sekunden
erneut vorhalten.
Anzeige zählt in 1er-Schritten weiter
(30, 31 ... 39).
„
Wird der gewünschte Speicherplatz
angezeigt, Mastercard entfernen.
Die Anzeige bleibt für 3 Sekunden stehen.
Anschließend blinkt die Anzeige für ca. 6 Sek.
Hinweis
In dieser Zeit kann der Speicherplatz
programmiert oder gelöscht werden.
