2Draht Produktinformationen

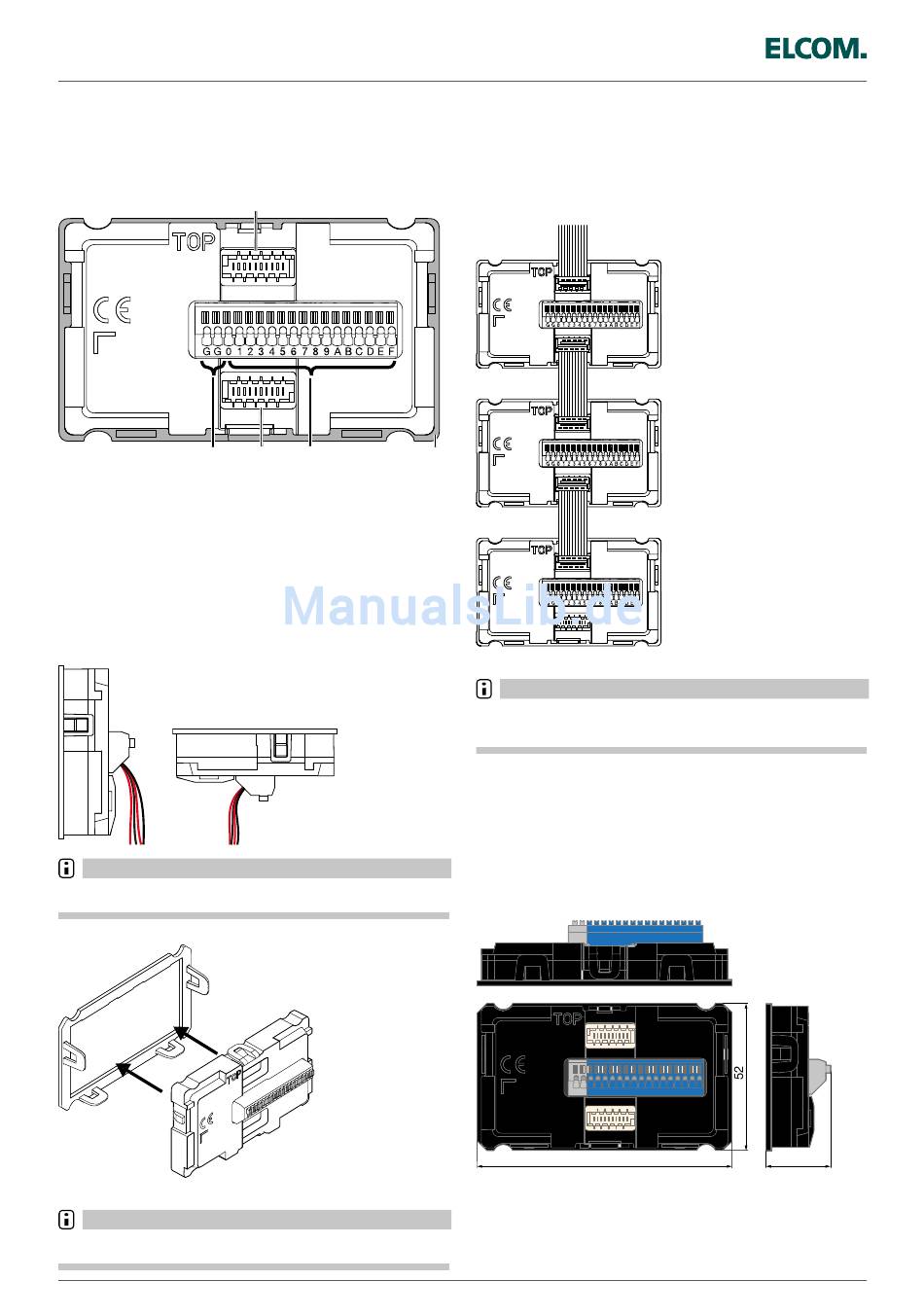

Ruftaster-Anschlussmodul

Ruftaster-Anschlussmodul Eb mit Halterung

An das Ruftaster-Anschlussmodul REH312Y angeschlossene
verdrahtete Ruftaster, elcom.modesta Zentra- oder Rundtaster
Module können über Modul Verbindungskabel mit dem Video-
oder Audio-Modul verbunden werden.
(1)
(1) Steckklemmen gemeinsamer Ruftaster Kontakt
(2) Busanschlussbuchse
(3) Steckklemmen Ruftaster Kontakt
(4) Halterung für Ruftaster-Anschlussmodul
Montage
Montagefläche reinigen, entfetten und trocknen.
Folie vom Klebeband der Halterung abziehen.
Die Halterung für das Ruftaster-Anschlussmodul senkrecht
oder waagerecht mit einem Anpressdruck von 20 kg ankleben,
sodass bei eingerastetem Ruftaster-Anschlussmodul die
Leiterführung nach unten führt, um Feuchtigkeitsschäden
durch kondensierendes Wasser an den Adern zu vermeiden.
Hinweis
Bei Raumtemperatur sind nach 20 Minuten 50 % und nach
72 Stunden 100 % der Endfestigkeit der Klebeverbindung erreicht.
Ruftaster-Anschlussmodul in die Halterung einrasten.
Leiter der Ruftaster anschließen.
Hinweis
Die Ruftaster Kontakt Beschriftung zeigt die Teilnehmeradresse
bei automatischer Adressierung an.
116
(2)
(2)
(3)
Mit einem Verbindungskabel die Busanschlussbuchen des
Ruftaster-Anschlussmoduls und des Video- oder Audio-
Moduls miteinander verbinden.
Kaskadierung
Pro Ruftaster-Anschlussmodul können 16 Ruftaster angeschlossen
werden. Für größere Anlagen lassen sich maximal 16 Ruftaster-
Anschlussmodule mit Verbindungskabeln kaskadieren.
(4)
Hinweis
Bei der automatischen Adressierung mit einem Video- oder
Audio-Modul wird jedes Ruftaster-Anschlussmodul mit einer
eigenen Gruppenadresse adressiert.
Technische Daten
Betriebsspannung über Bus
Montageart
Anschlussklemmen
Leiterdurchmesser
Leiterabisolierlänge
Abmessungen Halterung (B x H x T)
Abmessungen Anschlussmodul (B x H x T)
Maßzeichnungen
G G 0 1 2 3 4 5 6 7 8 9 A B C D E F
G G 0 1 2 3 4 5 6 7 8 9 A B C D E F
G G 0 1 2 3 4 5 6 7 8 9 A B C D E F
88
19 ... 25 V=
Einbauinstallation
Steckklemmen
0,4 ... 0,8 mm
6 ... 8 mm
52 x 88 x 4 mm
85 x 49 x 21 mm
25
Technische Änderungen vorbehalten
