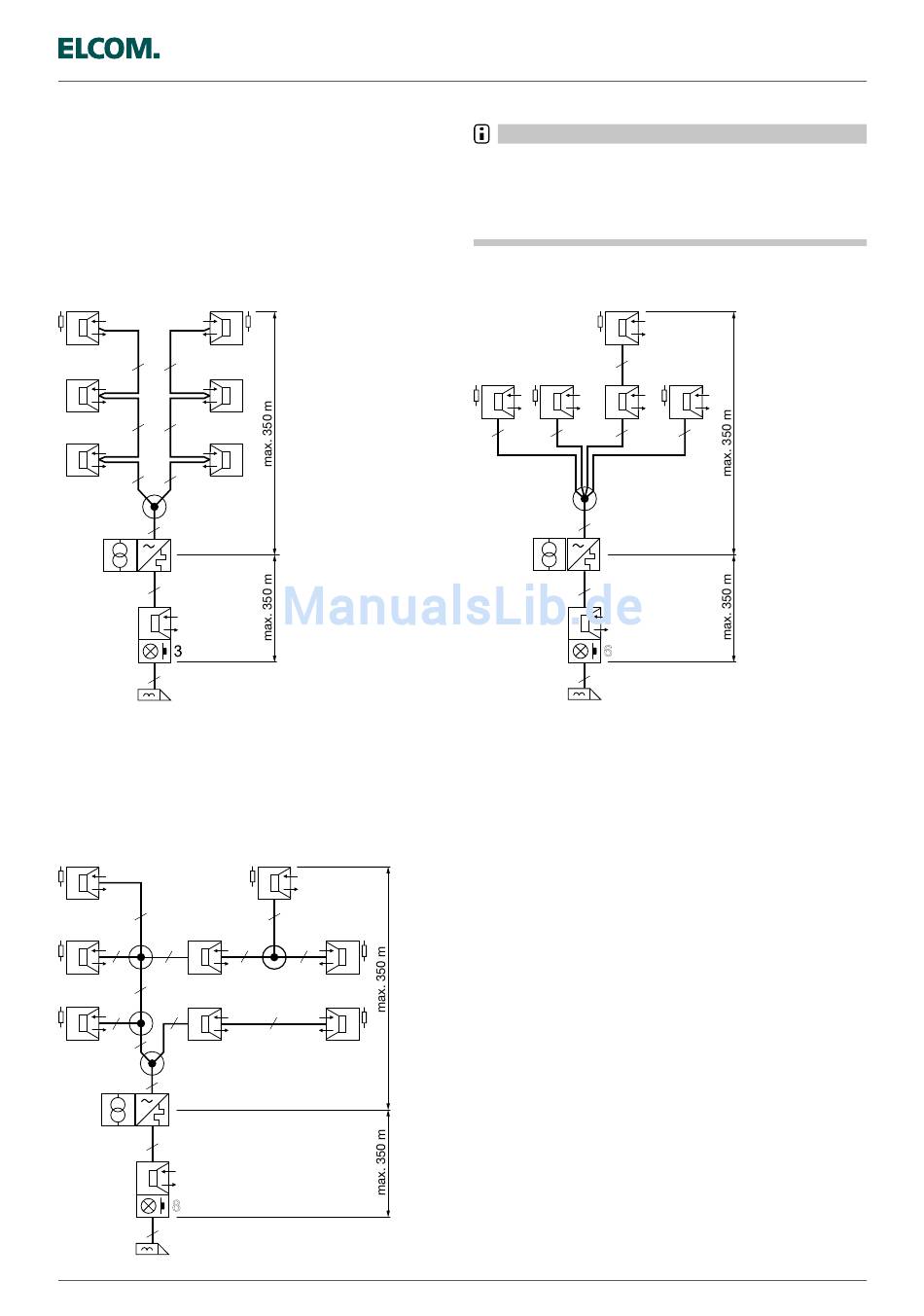

Audio Installationsarten
In reinen Audio-Anlagen sind keine Videoverteiler erforderlich.
Max. 16 Innenstationen je Zweig können beliebig 2-adrig
angeschlossen werden.
Durchgangsinstallation
Die Busleitung X/X wird von Innenstation zu Innenstation
mit jeweils eigener Leitung durchverdrahtet.
2
2
2
2
2
2
2
2+2
2
Stichinstallation
Bei einer Stichinstallation wird von den Stichpunkten
(Abzweigern) aus weiterverdrahtet. Stichpunkte können
untereinander verbunden werden. Die Innenstationen können
beliebig parallel verdrahtet werden.
2
2
2
2
2
2
2
2
2+2
8
2
Technische Änderungen vorbehalten
2
2
2
2
Audio Installationsarten
Hinweis
Wir empfehlen auch bei Audio-Anlagen Videoverteiler einzubauen.
Damit sind alle Voraussetzungen für eine spätere Nachrüstung einer
Video Anlage erfüllt.
Vorteilhaft ist eine Sterninstallation, da bei einem Leitungsdefekt
nur der betroffene Zweig und nicht die gesamte Türkommunikations-
anlage ausfällt.
Sterninstallation
Bei einer Sterninstallation wird von einem Punkt aus sternförmig
verdrahtet. Nach der ersten Innenstation können weitere
durchverdrahtet werden
2
2
2
2
2
2+2
6
2
2Draht Grundlagen
2
9
