ELCOM 2Draht Systemhandbuch Seite 119

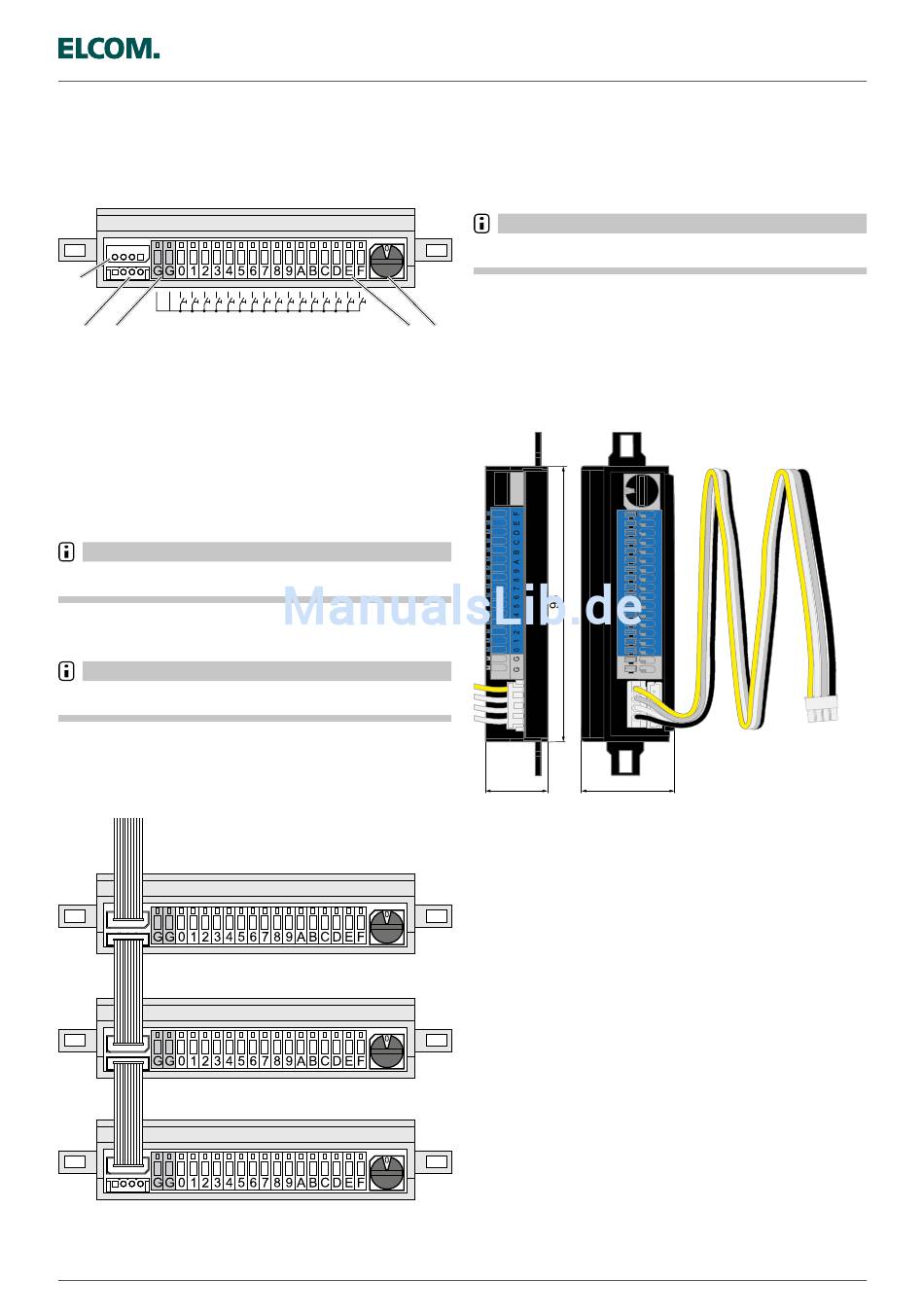

Taster-Expander bis 16 Teilnehmer EB
Durch Taster-Expander BTE-116 wird den angeschlossenen
Ruftastern die Teilnehmer- und Gruppenadresse zugewiesen.
Er wird in die Außenstationen und Briefkästen der Designlinien
ESTA, STABILA und elcom.modesta eingebaut.
(1)
(2) (3)
(1) Datenausgang des Expanders
(2) Dateneingang des Expanders
(3) Bezugspotenzial-Klemme für Ruftaster
(4) Teilnehmeradressen-Klemmen für Ruftaster
(5) Expander Drehcodierschalter Gruppen-
adresse
Mit der beiliegenden Verbindungsleitung ist der Datenausgang
„
des Taster-Expanders (1) mit dem Türlautsprecher-Eingang zu
verbinden.
Leiter der Ruftaster an der Bezugspotenzial-Klemme (3) und
„
je nach Teilnehmer an die Teilnehmeradressen-Klemme 0-F (4)
anschließen.
Hinweis
Die Klemmenbezeichnung entspricht der Teilnehmeradresse der
Innenstation.
Am Taster-Expander Drehcodierschalter (5) die Gruppenadresse
„
0–F einstellen. Bei kaskadierten Expandern muss an jedem
Expander eine eigene Gruppenadresse eingestellt werden.
Hinweis
Die Taster-Expander Gruppenadresse entspricht der Gruppenadresse
in den Innenstationen.
Kaskadierung
Pro Taster-Expander können 16 Ruftaster angeschlossen werden.
Für größere Anlagen lassen sich maximal 16 Taster-Expander
kaskadieren. Hierzu wird der Dateneingang (1) des vorhergehenden
Taster-Expanders mit dem Datenausgang (2) des zu kaskadierenden
Taster-Expanders verbunden.
Montagehinweis
Expander über Kopf oder hochkant im Unterputzkasten
„
bzw. an der Klingelplatte montieren.
Technische Änderungen vorbehalten
2Draht Produktinformationen
Hinweis
Um Geräteschäden durch Kondenswasser zu vermeiden,
sind die Leiter vom Expander nach unten wegzuführen.
Technische Daten
Montageart
Leiterdurchmesser
(4) (5)
Leiterabisolierlänge
Taster-Expander (B x H x T)
Breite ohne Befestigungsösen
Abstand Befestigungsösen
Verbindungsleitung Länge
Maßzeichnungen
18
Taster-Expander
Einbauinstallation
0,4 ... 0,8 mm
95 x 26 x 18 mm
24
6 ... 8 mm
76 mm
86 mm
300 mm
117
