ELCOM 2Draht Systemhandbuch Seite 100

2Draht Produktinformationen
elcom.one Außenstation

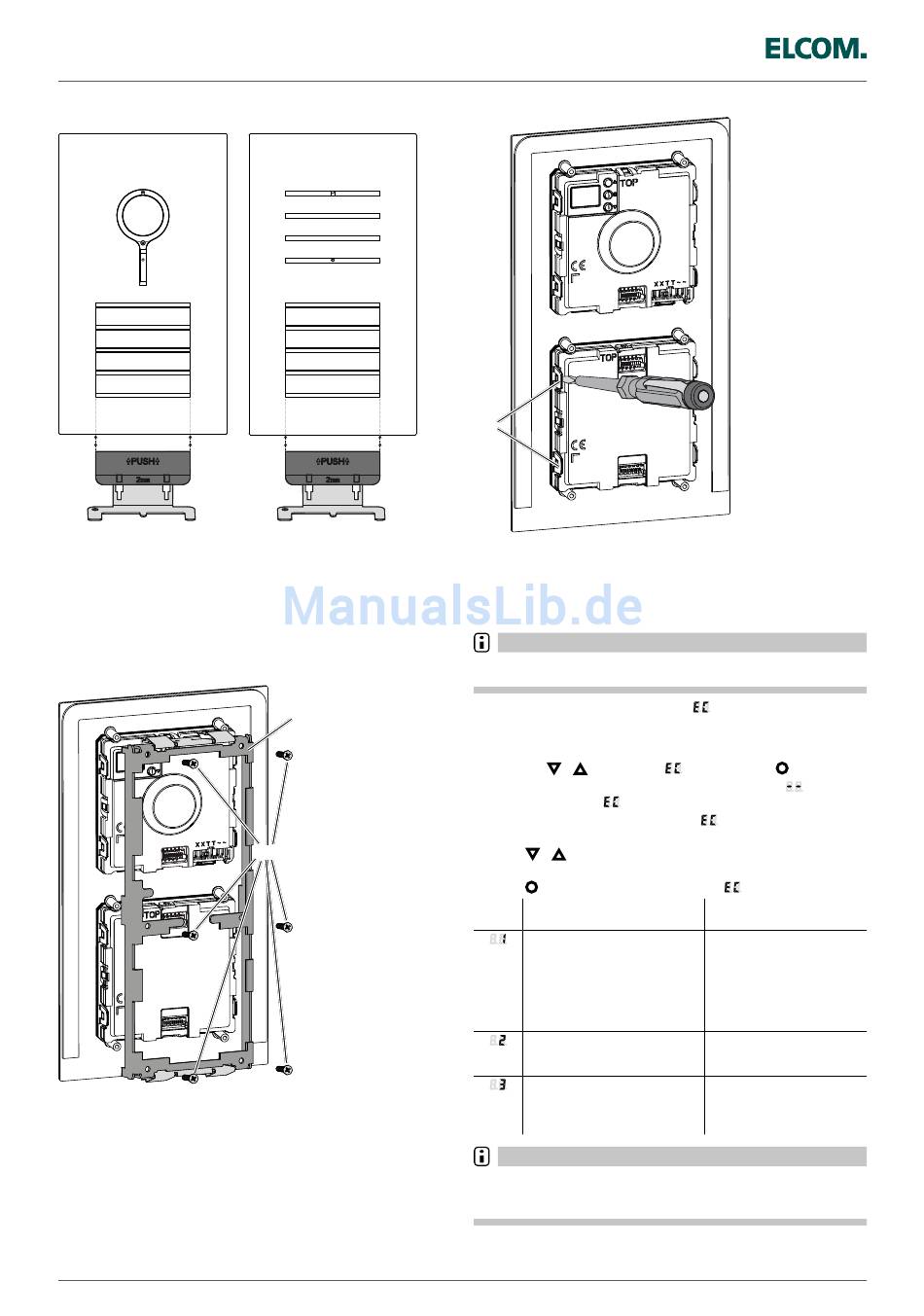

Außenstation öffnen
Öffnungswerkzeug unten mittig ansetzen und nach oben drücken.
„
Die Außenstation springt aus der unteren Verrastung nach vorne
und kann geöffnet werden.
Modul/Einsatz austauschen
Außenstation ist demontiert.
Steckverbinder der Verbindungsleitungen des zu
„
tauschenden Moduls abziehen.
Schrauben (20) der rückseitigen Modul-Halterung (21) mit einem
„
Schraubendreher lösen und die Modul-Halterung abnehmen.
(15) Schrauben
(16) Modul-Halterung
Zur Modul Entnahme die seitlichen Haltelaschen (22)
„
der Modul-Halterung durch vorsichtiges Hebeln mit
einem Schraubendreher entriegeln.
98
(21)
(20)
(22)
(17) Haltelaschen Modul-Halterung
Das Modul löst sich nach dem Entriegeln der Modul-Haltelaschen
(22) aus der Verankerung.
Zu tauschendes Modul entnehmen und das neue Modul in
„
umgekehrter Reihenfolge montieren.
„
Hinweis
Für den Betrieb der Außenstation ist eine Adressierung des Moduls
autmatisch oder manuell erforderlich.
Gespeicherte Fehlercodes anzeigen
Im Betrieb auftretende Fehler des Video-/Audioeinsatzes und
der Ruftaster-Module werden zur Diagnose im Fehlerspeicher
des Video-/Audioeinsatzes gespeichert.
Mit Taste / Menüeintrag
„
Ist kein Fehlercode vorhanden, wird für 2 Sekunden
und danach wieder .
Sind Fehlercodes gespeichert, blinkt
Moduladresse und dem Fehlercode.
Taste / betätigen, um gegebenenfalls weitere Fehlercodes
„
aufzurufen.
Taste betätigen, um zum Menüeintrag
„
Fehler- Fehler-Ursache
code
Kommunikationsfehler
zwischen Audioeinsatz und
Ruftaster-Modul. Nach 3-
maligem Auftreten des Fehlers
wird automatisch ein Anlagen-
Reset durchgeführt und der
Fehlercode generiert.
klemmende Ruftaste
Das Schreiben der Ruftaster
Adresse in das Ruftaster-
Modul schlägt fehl.
Hinweis
Bei 5 gespeicherten Fehlercodes ist der Speicher erst zu löschen,
damit neue Fehlercodes gespeichert werden können.
Identische Fehlercodes werden nur einmalig gespeichert.
wählen und mit bestätigen.
angezeigt
gefolgt von der
zurückzukehren.
Gegenmaßnahmen
Wenn der Fehler weiterhin
besteht, muss das
Ruftaster-Modul
ausgetauscht und
adressiert werden.
Ruftaster-Modul prüfen
und bei Defekt austau-
schen und adressieren.
Wenn der Fehler weiterhin
besteht, muss das Rufta-
ster-Modul ausgetauscht
und adressiert werden.
