2Draht Produktinformationen
Display-Ruf Modul
Display-Ruf Modul EB

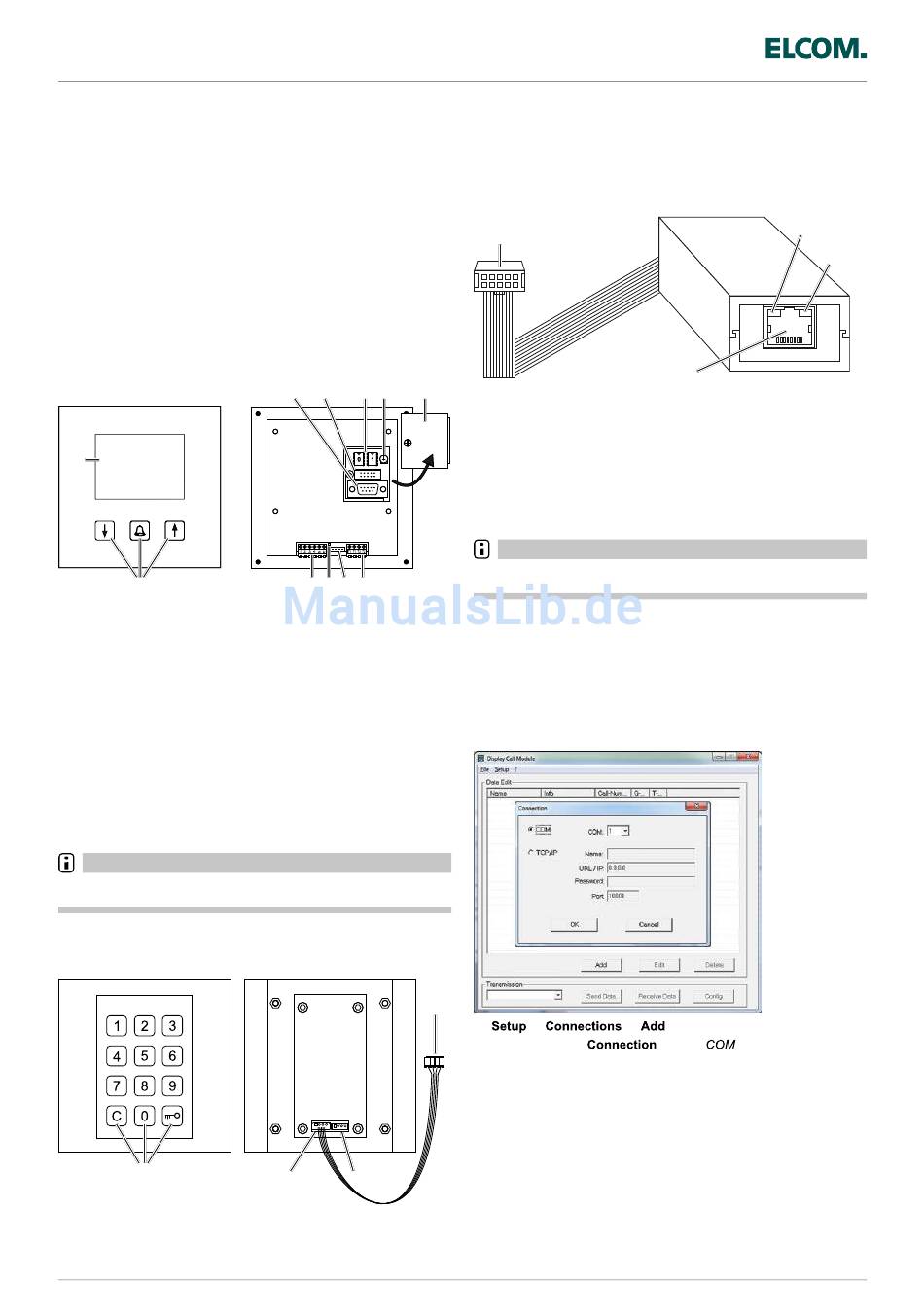

Das Display-Ruf Modul REN705Y ermöglicht die schnelle und einfache
Anwahl von Bewohnern über das LC-Display. Mittels der simplen
3-Tasten-Bedienung kann die alphabetisch sortierte Namensliste auf-
oder absteigend gescrollt werden. Die Suchgeschwindigkeit erhöht
sich bei langem Tastendruck automatisch.
Der optionale Anschluss des Tastatur Modul für Display-Ruf Modul
EB ermöglicht die direkte Anwahl der Bewohner durch Eingabe der
Bewohner-Rufnummer und zusätzlich eine Codeschloss-Funktion.
Direktruf-Taster können mittels eines zusätzlichen Taster-Expanders
angeschlossen werden.
Die Pfl ege der Bewohnerdaten sowie die Konfi guration erfolgt über
die beiliegende PC-Software Display Call Module. Die Verbindung
zum PC erfolgt über die RS232-Schnittstelle. Optional kann auch eine
LAN-Schnittstelle angeschlossen werden, wodurch eine Verbindung über
das TCP/IP-Netzwerk möglich ist. Ist das Display Tastatur Modul
vorhanden, kann die Pfl ege der Bewohnerdaten und die Konfi guration
auch vor Ort über die Tastatur erfolgen.
(1)
(2)
(1) LC-Display
(2) Scroll- und Ruftasten (Liste abwärts / Rufen / Liste aufwärts)
(3) Anschlussklemmen:
Klemme 1/2:
Spannungsversorgung
12 ... 28 V= / 12 ... 18 V~ / max. 150 mA
Klemme 3/4:
(ohne Funktion bei 2Draht)
Klemme Xa/Xb: 2Draht oder i2Audio Busanschluss
(4) Bus LED: Leuchtet bei vorhandener Bus Spannung
(5) Anschluss-Stiftleiste für Tastatur Modul oder Taster-Expander
(6) Anschlussklemmen Codeschloss
Klemmen T1/T1: Schaltkontakt Codeschloss 1 (max. 24V / 1A)
Klemmen T2/T2: Schaltkontakt Codeschloss 2 (max. 24V / 1A)
(7) Abdeckklappe
(8) Display Kontrastregler
(9) Datenspeicher EEproms
(10) Anschluss LAN-Schnittstelle
Hinweis
Bei Anschluss der LAN-Schnittstelle darf die RS232-Schnittstelle
nicht verwendet werden!
(11) RS232-Schnittstelle (2400/8/1/N RTS/CTS-Handshake)
Anschluss Tastatur Modul
(12)
(12) Edelstahl Bedientasten
(13) Anschluss-Stecker zum Display-Ruf Modul
(14) Datenausgang zum Display-Ruf Modul
(15) Dateneingang zum Anschluss des Taster-Expanders BTE-116
124
(11)
(10)
(9)
(8)
(7)
(3) (4) (5) (6)
(optionales Produkt)
(15)
(13)
(14)
LAN-Schnittstelle
(optionales Produkt)
Einrichten mittels PC
Die LAN-Schnittstelle EB ermöglicht den Anschluss des Display-
Ruf Moduls an ein TCP/IP-Netzwerk. Dies ermöglicht mittels der
PC-Software DCTERM die Pfl ege der Bewohnerdaten sowie die
Konfi guration des Display-Ruf Moduls aus der Ferne.
(16)
(16) Anschluss-Stecker zum Display-Ruf Modul
(17) RJ45 Netzwerkanschluss
(18) Status-LED links
OFF = Kein Netzwerk,
Gelb = 10 Mbps,
Grün = 100 Mbps
(19) Status-LED rechts
OFF = Keine Aktivität,
Gelb = Halbduplex,
Grün = Vollduplex
Hinweis
Das Einrichten einer TCP/IP Verbindung wird in der
Bedienungsanleitung zur LAN-Schnittstelle DCI-256 beschrieben.
Software Installation
Systemanforderung: Mindestens CPU 1GHz, RAM 256MB, RS232
Schnittstelle, Windows XP SP2, NET-Framework 2.0
Zur Installation das Programm Display Call Module Setup starten.
„
„
Den Anweisungen des Installationsprogramms folgen und
anschließend das Programm Display Call Module starten.
Programm Einstellungen mit RS232 Schnittstelle
Zu Beginn muss einmalig die Schnittstelle ausgewählt werden.
->
->
„
Im Dialogfenster
Schnittstelle 1-8 am PC.
Display-Ruf Modul mittels des beigefügten Datenkabels
„
mit der RS232-Schnittstelle am PC verbinden.
Das Display-Ruf Modul muss sich im Ruhezustand befi nden
(Grafi k-Animation sichtbar).
(19)
(18)
(17)
wählen.
, wählen
und eine freie
Technische Änderungen vorbehalten
