Internruf

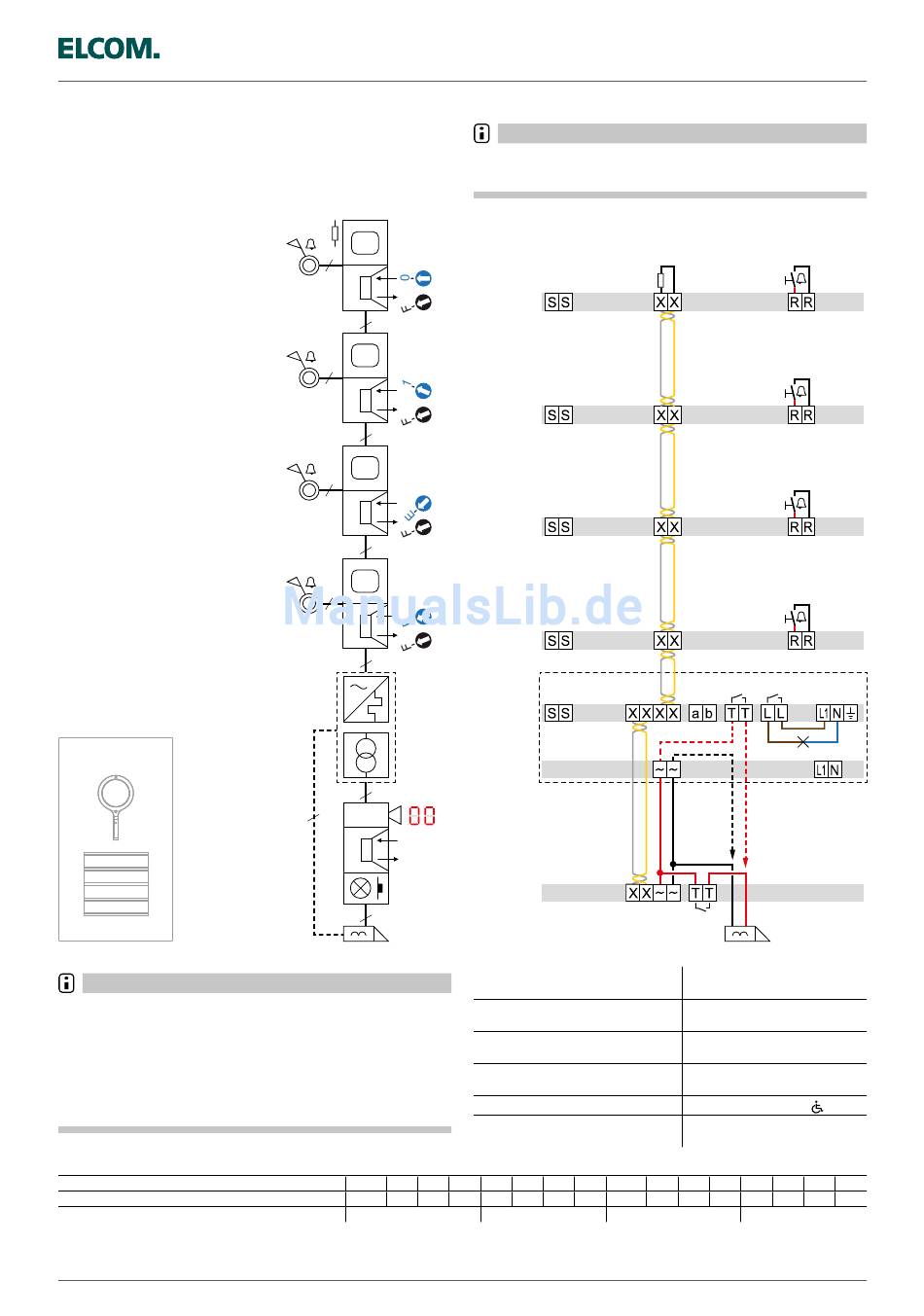

Beispielhaft 4 Video Innenstationen und eine Video Außenstation in
einer Durchgangsinstallation mit Internruffunktion. Interngespräche
sind mit Innenstationen "Standard" nur zu den Teilnehmeradressen
FF und FE per Internruf möglich.
F/0
F/1
F/E
F/F
Planungshinweise
Hinweis
In der manipulationsgeschützten gestrichelt dargestellten Variante
darf die Türöffner-Zuleitung der Strangversorgung nicht durch die
Außenstation geführt werden.
In der Innenstation am Leitungsende verbleibt der Abschluss-
widerstand. In den vorherigen müssen diese entfernt werden.
Durchverdrahten des Leitungsschirms und einseitiges Erden im
Verteiler erhöht die Störfestigkeit.
Kamera-Erfassungsbereich bei Auswahl des Montageortes beachten.
1)
Maximalausbau
mit Innenstationen Video Anzahl bei n Außenstationen
Außenstationen
Innenstationen Video
Zweige für Video Innenstationen Minimum
1)
Mit Strangkopplern lassen sich maximal 256 Innenstationen und 150 Außenstationen betreiben.
Technische Änderungen vorbehalten
Mit Innenstationen Video Komfort können per Internruf 8 Adressen
und mit Innenstationen Audio Komfort 4 Adressen im gleichen Strang
gerufen werden.
2
2
2
2
2
2
2
2
4
2
4
2
Platzbedarf der Reiheneinbaugeräte
im Verteiler
Türöffner-Entriegelungszeit
einstellbar
Nachlaufzeit potenzialfreier Licht-
kontakt (230 V geeignet) einstellbar
Ruftaster-Hinterleuchtung
einstellbar
Montagehöhe Innenstation (Mitte)
Montagehöhe Außenstation (Mitte
Kamera)
1
2
3
4
5
32
30
28
26
24
4
2Draht Video Installation
Hinweis
Cam
Mon
6
7
8
9
10
22
20
18
16
14
3
2
Internruf
230 V~PE
230 V~
12 V~
8 TE
1 ... 10 s
1 s ... 5 min
Dauer Aus / helligkeitsabhängig
Ein und Aus / Dauer Ein
1,3 m)
ca. 1,5 m (
ca. 1,5 m
11
12
13
14
15
16
12
10
8
6
4
2
1
53
