2Draht Produktinformationen
Schaltrelais
BER-140 Schaltrelais 1fach mit Eingang REG
Je nach Einstellung führt das Schaltrelais BSR-140 über den i2Audio
Bus und/oder den Zustand des Control-in Eingangs empfangene
Schalt- oder Sendebefehle aus. Der Zustand des Relais und des
Control-in wird über die entsprechende Status LED angezeigt.
Hinweis
Für den Betrieb am 2Draht Bus ist ein Audio-Auskoppler erforderlich.

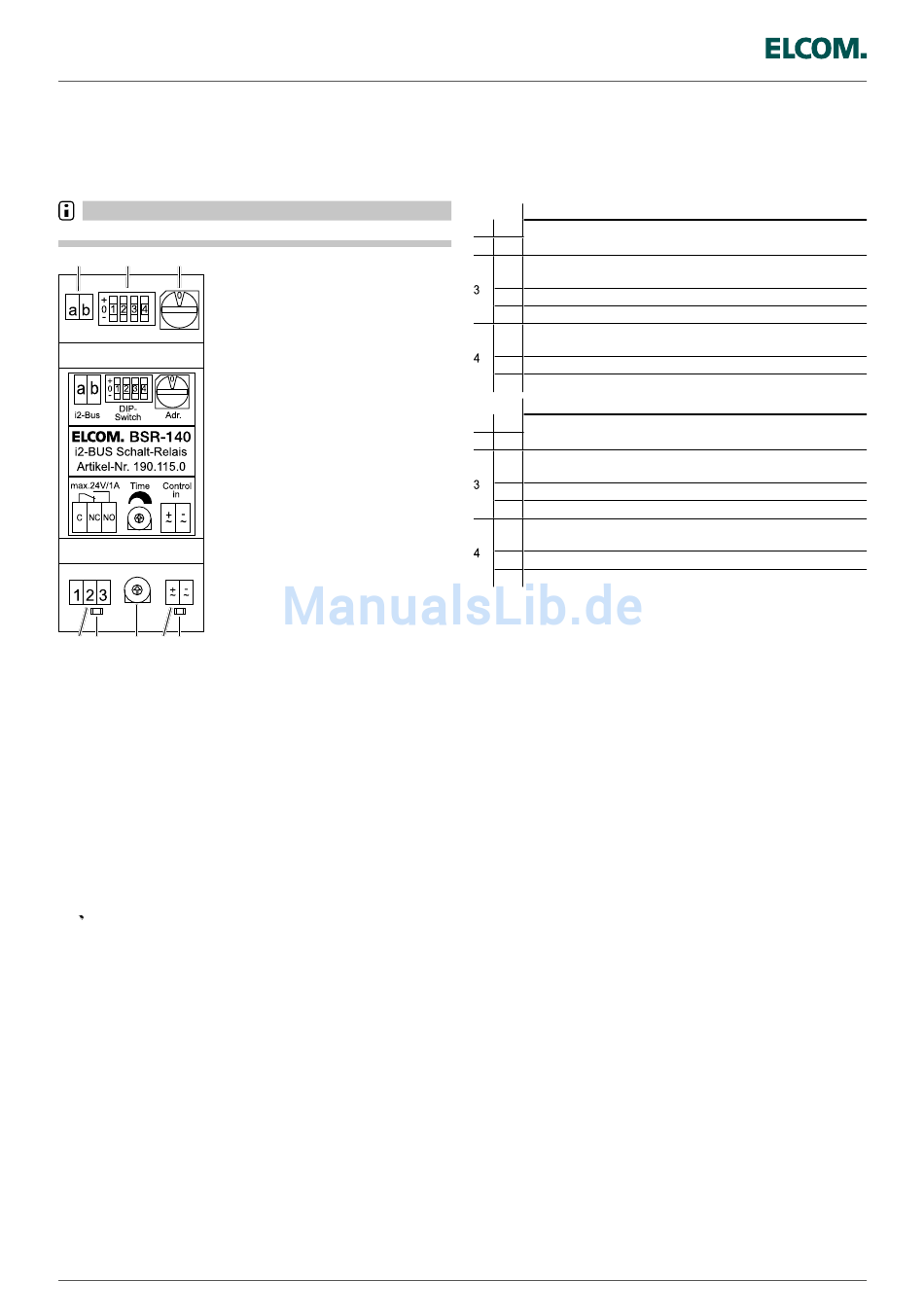

(1) (8) (7)
(2) (3) (4) (5) (6)
(1) Busanschluss i2Audio a/b
(bei 2Draht Audio-Auskoppler erforderlich)
(2) Anschluss potenzialfreier Relaiskontakt (Wechsler)
(3) Relais Status LED (LED An = Relais angezogen)
(4) Einstellung der Relais-Schaltdauer 0 ... 30 Sekunden
(5) Control-in Eingang (Aufschaltung von 12 V~/= z. B. mit Taster)
(6) Control-in Status LED (LED An = 12 V liegen am Control-in an)
(7) Relais-Adresseneinstellung
(8) Tri State Betriebsartschalter

Anschluss

Leiter anschließen: Orangenen Drücker be tätigen und abisolierten
„
Leiter einstecken (Massivleiter Ø 0,4 – 0,8 mm).
Leiter lösen: Orangenen Drücker be tätigen. Leiter herausziehen.
„
Control-In Steuereingang
Das Relais besitzt einen "Control-In" Steuereingang. Dieser kann
mit 12Volt Gleich- oder Wechselspannung angesteuert werden.
Abhängig vom eingestellten Modus/Parameter, kann der Steuer-
eingang für unterschiedliche Steueraufgaben verwendet werden.
Tri State Betriebsartschalter
Über die Betriebsartschalter wird das BSR-140 konfiguriert.
Dabei können die Schalter 3 Zustände einnehmen.
(oben = +, mitte = 0, unten = -)
78
Modi: Türöffnerrelais und Lichtrelais
Das Schaltrelais schaltet in diesem Modi bei Betätigung der Türöffner-/
Lichttaste am Innenstation. Die Ansteuerung kann auf bestimmte
Tür-, Gruppen- oder Teilnehmeradressen beschränkt werden.
Die Schaltdauer ist von 0-30 Sekunden einstellbar. Eine zusätzliche
Bedienung ist über den "Control-In" möglich.
Schalter Modus Empfänger
1 +
Türöffnerrelais (mit Türöffner-Taste oder Direktsteuerung)
2 +
während eines Gespräches/und 90s nach dem Klingeln
+
ohne Rufannahme
0 während eines Gespräches oder im Ruhezustand
- im Ruhezustand
Ansteuerung durch Innenstationen mit eingestellter
+
Gruppenadresse (7)
0 keine Selektion. Ansteuerung durch alle Innenstationen.
- Ansteuerung im Gespräch mit eingestellter Türadresse (7)
Schalter Modus Empfänger
1 0
Lichtrelais (mit Licht-Taste oder Direktsteuerung)
2 +
während eines Gespräches/und 90s nach dem Klingeln
+
ohne Rufannahme
0 während eines Gespräches oder im Ruhezustand
- im Ruhezustand
Ansteuerung durch Innenstationen mit eingestellter
+
Gruppenadresse (7)
0 keine Selektion. Ansteuerung durch alle Innenstationen.
- Ansteuerung im Gespräch mit eingestellter Türadresse (7)
