ELCOM 2Draht Systemhandbuch Seite 146

2Draht Produktinformationen
TK-Schnittstelle

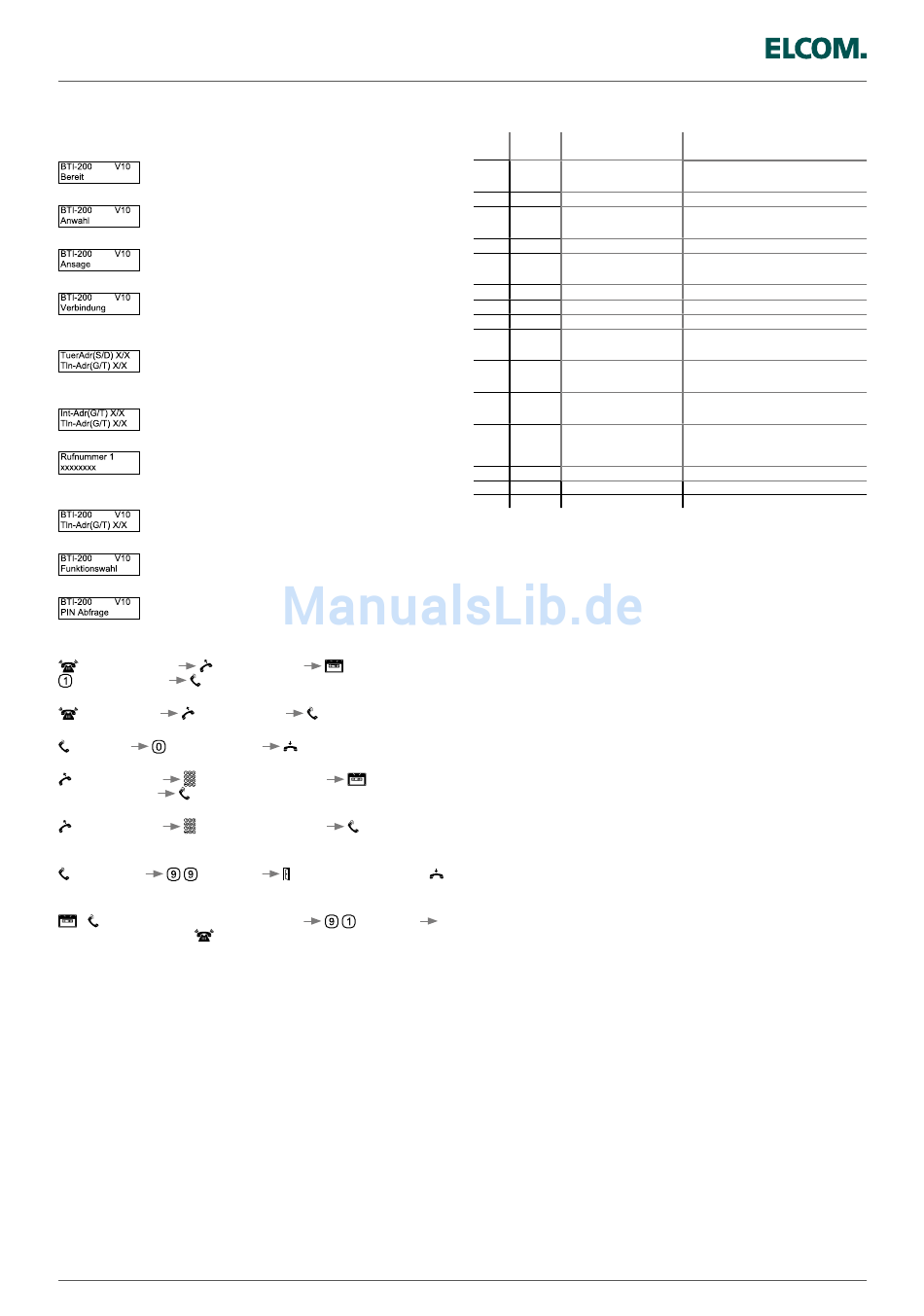

Statusanzeigen
Über das Gerätedisplay wird der aktuelle Betriebsstatus angezeigt.
Gerät im Ruhezustand. Anzeige der Software Version:
Anwahl der Rufnummer:
Sprachansage wird wiedergegeben:
Sprechverbindung aktiv:
Strang- und Türadresse der Außenstation. Gruppen- und
Teilnehmeradresse des TK-Schnittstellen Teilnehmers:
Gruppen- und Teilnehmeradresse des internen Teilnehmers.
Gruppen- und Teilnehmeradresse des TK-Schnittstellen Teilnehmers:
Anzeige der gewählten Rufnummer:
Strang- und Türadresse der Außenstation. Verwendete Gruppen-
und Teilnehmer adresse des anrufenden Teilnehmers:
Anrufer in der Funktionswahl:
PIN-Abfrage:
Bedienungs Beispiele
Gespräch entgegennehmen — mit Ansage
Ihr Telefon läutet Hörer abheben
Taste 1 drücken Gespräch führen
Gespräch entgegennehmen — ohne Ansage
Telefon läutet Hörer abheben
Gespräch beenden
Gespräch Taste 0 drücken
Manueller Verbindungsaufbau (Option: Funktionsauswahl)
Hörer abheben Nebenstelle anwählen
Funktionsansage Gespräch führen
Manueller Verbindungsaufbau (Option: Zuletzt rufende Türe)
Hörer abheben Nebenstelle anwählen
führen
Türöffnersteuerung
Türgespräch 99 wählen
Gespräch wird automatisch beendet (Werkseinstellung)
Steuerfunktion auslösen (Beispiel Schaltrelais 1)
/ Funktionsansage oder Türgespräch
Relais wird angesteuert Signalton ertönt
144
Ansage
Gespräch führen
Hörer auflegen
Türgespräch
Türöffner wird entriegelt
91 wählen
Übersicht Steuerfunktionen
Aktiv DTMF Funktion
Code
1)
x 1 Verbindungsaufbau
x 0 1) Verbindungsende
x 99 1) Türöffner steuerung
98 Lichtrelais Steuerung
97 Tür- und Kamera-Um-
schaltung
41 Rufvariante 1 auswählen
42 Rufvariante 2 auswählen
43 Kettenruf auswählen
70 Türöffnung an der zuletzt
rufenden Tür
80 Sprechverbindung zur
zuletzt rufenden Tür
71 ... 78 Türöffnersteuerung/Tür-
auswahl
81 ... 88 Aufbau einer Sprechver-
bindung zur fest gelegten
Außenstation
91 ... 94 Bus-Relais-Steuerung
000 ... 255 Internanwahl
1) DTMF-Codes die geändert werden können.
Technische Daten
Betriebsspannung über Bus
Stromaufnahme Standby
Relative Luftfeuchtigkeit (ohne Betauung)
Betriebstemperatur
Anschlussklemmen
Leiterdurchmesser
Leiterabisolierlänge
Abmessungen (B x H x T)
REG
Beschreibung
Gesprächsaufbau während der
Tür- oder Internansage
Beendet die aktuelle Verbindung
Türöffnersteuerung an der aktuellen
Türe
Ansteuerung eines Schaltrelais
Umschaltung zur nächst folgenden
Kamera oder Außenstation
Steuert den Türöffner an der zuletzt
rufenden Außenstation an
Sprechverbindung zur zuletzt
rufenden Außenstation aufbauen
Türöffnersteuerung an der
fest gelegten Außenstation
Aufbau einer Sprechverbindung
zur festgelegten Außenstation
Ansteuerung der Busrelais 1 – 4
Internanwahl einer Bus Innenstation
17 ... 22 V=
10 mA
0 ... 65 %
-20 ... 60 °C
Steckklemmen
0,4 ... 0,8 mm
6 ... 8 mm
93 x 96 x 59 mm
6 TE
Technische Änderungen vorbehalten
